TEX Series

[SMPS타입] TEX Series Programmable DC Power Supply

TEX Series Switching Type Programmable DC POwer Supply



TEX Series는 Switching Type Programmable DC POwer Supply로 단일 출력의 직류 전원과 Remote Interface를 통한 제어를 위해 SCPI Protocol을 제공합니다. TEX Series는 동급 최고의 사이즈 대비 출력을 제공하도록 설계 되었으며, 광범위한 분야에서 편리한 사용이 가능하도록 구성하였습니다. 4digit의 Dispaly Resolution으로 정밀하고 안정적인 고효율의 전원공급기를 사용해 보시기 바랍니다.

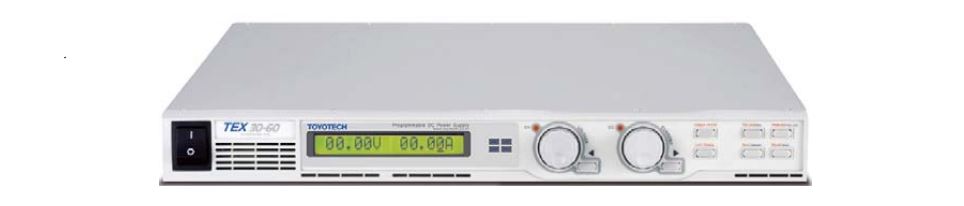

SLIM TYPE

TEX Series는 2,500W의 DC 전원공급장치가 19inch X 1U 사이즈로 설계되어 최고이 공간적 효율성을 갖고 있는 슬림형 제품입니다. Linear DC 전원공급장치에 비해 혁신적인 사이즈와 무게를 경험해 보시기 바랍니다.

PROTECTION

내장된 OVP(Over Voltage Protection) 및 OCP(Over Current Protection) Protection 모드는 사용 중 과전압, 과전륙가 출력되었을때 출력을 차단하여 부화원을 보호합니다. 사용자의 부주의나 장시간의 테스트시에도 안전하게 사용할 수 있습니다.

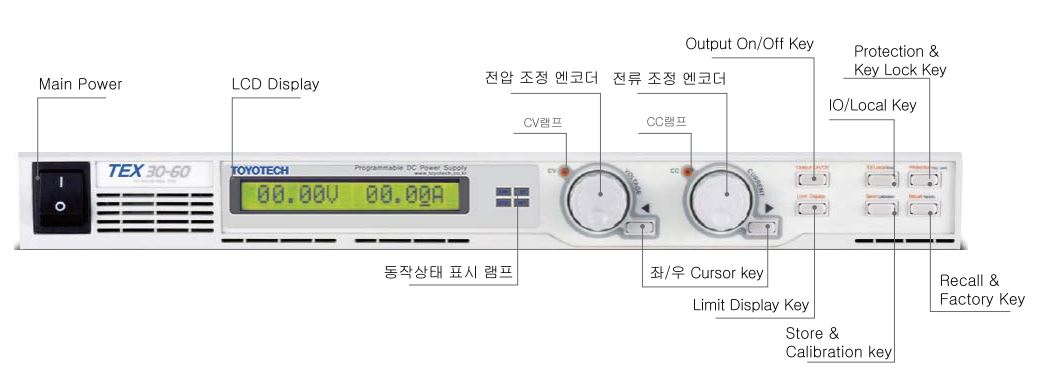

DUAL CONTROL ENCODER

전압 및 전류에 각각 배정된 콘트롤 엔코더는 기존에 단일 콘트롤 엔토더에 비해 보다 빠르게 원하는 설정을 가능하게 합니다. Programmable 제품을 처음 접하는 사용자도 쉽게 사용하도록 설계되어 광범위한 사용이 가능합니다.

MEMORY STORE & RECALL

사용자가 설정한 전압 및 전류, 사영상태 등을 저장(Store) 및 호출(Recall) 할 수 있습니다. 전문엔지니어가 아니더라도, 미리 설정하여 저장해둔 메모리를 호출하는 기능으로 생산 및 제품검사, 신뢰성 테스트 등 쉽게 활용할 수 있습니다.

제품특징

◐ 4-Digit Display Resolution
◐ 16 X 1 Big - Character Type LCD Display 장착
◐ 전압 및 전류 각각 조정 엔코더 제공
◐ OVP(Over Voltage Protection), OCP(Over Current Protection) Protection Mode 제공
◐ UVL(Under Voltage Lock), OVL(Over Voltage Lock), UCL(Under Current Lock), OCL(Over Current Lock)
◐ Calibration 기능 제공(수동 및 PC 기반)
◐ Pannel Lock 기능 제공
◐ Memory Store & Recall 기능 제공(10개 저장 기능)
◐ Output ON/OFF 기능 제공
◐ Limit Display 기능 제공
◐ Factory Mode(User Memory, Last State, Auto Cursor, Auto Key Lock 등)제공
◐ 12가지의 다양한 Factory Mode 제공
◐ RS-232C, RS-485 통신 기본 제공(TCP/IP, GPIB 통신 옵션)
◐ Programmable & TTL Control(DC 0 ~ 5V Input 혹은 Output, POsitivie, Negative Method)

장착가능 옵션

◐ TCP/IP 통신
◐ Programmable & TTL Control
    - 외부전압(0 ~ 5V, 0 ~ 10V)에 의한 정전압 제어
    - 외부전압(0 ~ 5V, 0 ~ 10V)에 의한 정전류 제어
    - 출력전압/전류 값을 외부 전압(0 ~ 5V, 0 ~ 10V)으로 Measure 기능
    - 외부 접점에 의한 출력 ON/OFF 제어
◐ 입력 사양 변경
    - 220V 3상 3선식(R.S.T.GND)
    - 380V 3상 4선식(R.S.T.N,GND)
    - 110V 단상

액세사리

◐ AC 입력 케이블 2M
◐ AC 노이즈 필터(일반형 제품 내장)
◐ Rack Bracket
◐ Product Bundle CD
    - DEMO Application
    - 종합카다로그
    - 제품별 메뉴얼

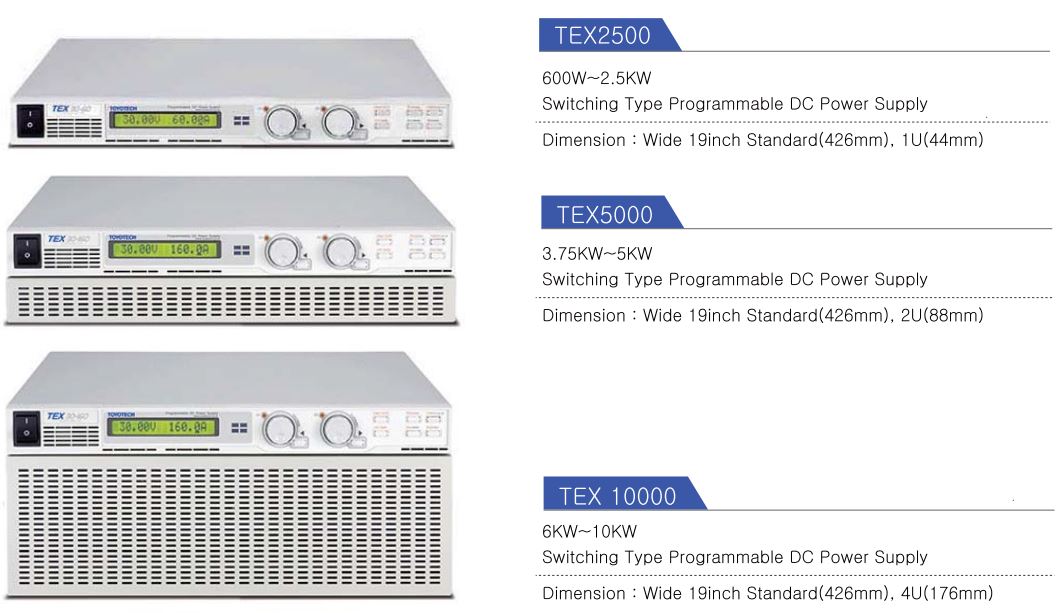

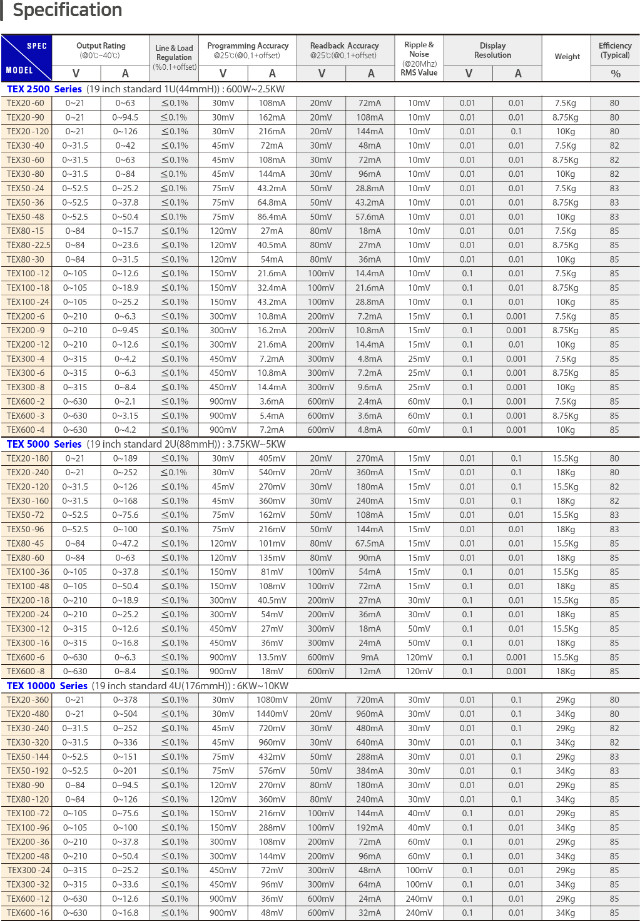

LINE-UP & SPECIFICATION

  TEX2500 Series TEX5000 Series TEX10000 Series
20V 30A 60A 90A 120A 180A 240A 300A 360A 420A 480A
30V 20A 40A 60A 80A 120A 160A 200A 240A 280A 320A
50V 12A 24A 36A 48A 72A 96A 120A 144A 168A 192A
60V 10A 20A 30A 40A 60A 80A 100A 120A 140A 160A
80V 7.5A 15A 22.5A 30A 45A 60A 75A 90A 105A 120A
100V 6A 12A 18A 24A 36A 48A 60A 72A 84A 96A
150V 4A 8A 12A 16A 24A 32A 40A 48A 56A 64A
200V 3A 6A 9A 12A 18A 24A 30A 36A 42A 48A
300V 2A 4A 6A 8A 12Z 16A 20A 24A 28A 32A
600V 1A 2A 3A 4A 6A 8A 10A 12A 14A 16A
