PP0xx

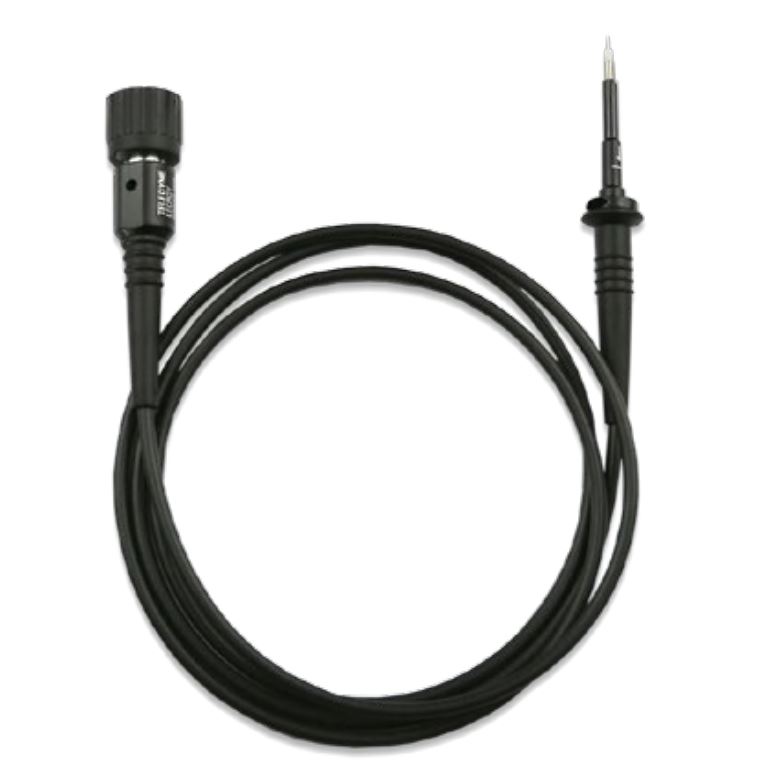

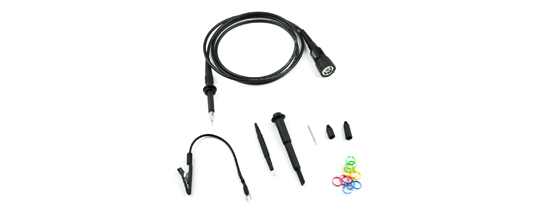

PP0xx Series Passive Probe

  • 제품설명패시브 프로브는 대부분의 오실로스코프와 함께 제공되는 표준 프로브입니다. 일반적인 패시브 프로브는 10:1 감쇠를 제공하고 10 MOhm의 높은 입력 저항이 특징입니다.
  • 제조사Teledyne LeCroy
  • 예상가격 견적문의
PRODUCT

Passive Probe

◐ PP005A - 10:1 500MHz 10 MOhms CATII
◐ PP006D - 500 MHz Passive Probe for WaveJet Touch, 10:1, 10 MOhm
◐ T3PP350 - T3DSO Passive Probe, 350 MHz, 10:1, 1 MOhm/10 MOhm, 300V/600V
◐ T3PP350A - T3DSO Passive Probe, 350 MHz, 10X, 10 MOhm, 300V/600V
◐ PP007-WS-1 - 10:1 500 MHz 10 M Passive Probe
◐ PP007-WR-1 - 10:1 500 MHz 10 M Passive Probe
◐ PP008-1 - 500 MHz Passive Probe, 2.5mm, 10:1, 10 MOhm
◐ PP009-1 - 500 MHz passive probe, 10: 1 (for WaveSurfer Xs), mechanically identical to PP005A
◐ PP011-1 - 500 MHz passive probe, 10: 1 (for WSXs 1GHz), mechanically identical to PP005A
◐ PP016 - 10:1, 10 Mohm, 300 MHz Passive Probe
◐ PP017-1 - 250 MHz Passive Probe for HDO4000, 10:1, 10 MOhm
◐ PP018-1 - 500 MHz Passive Probe for HDO, 10:1, 10 MOhm
◐ PP019-1 - 250 MHz Passive Probe for WaveSurfer 3000, 10:1, 10 MOhm
◐ PP020-1 - 500 MHz Passive Probe for WaveSurfer 3000, 10:1, 10 MOhm
◐ PP022-1 - 500 MHz Passive Probe, 2.5mm, 10:1, 10 MOhm
◐ PP023-1 - 500 MHz Passive Probe, 2.5mm, 10:1, 10 MOhm
◐ PP024-1 - 500 MHz Passive Probe, 5mm, 10:1, 10 MOhm
◐ PP025-1 - 500 MHz Passive Probe, 5mm, 10:1, 10 MOhm
◐ PP026-1 - 500 MHz Passive Probe, 5mm, 10:1, 10 MOhm

Overview

패시브 프로브
패시브 프로브는 대부분의 오실로스코프와 함께 제공되는 표준 프로브입니다. 일반적인 패시브 프로브는 /10 감쇠를 제공하고 10 MOhm의 높은 입력 저항이 특징입니다. 이 높은 입력 저항은 패시브 프로브가 저주파 신호에 대한 이상적인 도구라는 것을 의미합니다. 그 이유는 이러한 주파수에서 회로 부하가 최소화되기 때문입니다. 패시브 프로브는 최소 400V, 일부는 600V까지의 전압을 처리하도록 설계되었습니다. Teledyne LeCroy 패시브 프로브에는 사용자 입력 없이 파형을 자동으로 스케일링하도록 오실로스코프에 지시하는 감쇠 감지 핀이 있습니다.

패시브 프로브 살펴보기 패시브 프로브 살펴보기
패시브 프로브는 대부분의 오실로스코프와 함께 제공되는 표준 프로브입니다. 일반적인 패시브 프로브는 10:1 감쇠를 제공하고 10MΩ의 높은 입력 저항이 특징입니다. 이 높은 입력 저항은 패시브 프로브가 저주파 신호에 대한 이상적인 도구라는 것을 의미합니다. 그 이유는 이러한 주파수에서 회로 부하가 최소화되기 때문입니다. 패시브 프로브는 최소 400V, 일부는 600V까지의 전압을 처리하도록 설계되었습니다. Teledyne LeCroy 패시브 프로브에는 사용자 입력 없이 자동으로 파형을 스케일링하도록 오실로스코프에 지시하는 감쇠 감지 핀이 있습니다.



각 패시브 프로브는 특정 오실로스코프에 권장됩니다. 올바른 패시브 프로브를 올바른 오실로스코프와 함께 사용하면 전체 대역폭에서 프로브가 적절하게 보정됩니다. 다른 오실로스코프와 함께 프로브를 사용하면 낮은 주파수만 보상할 수 있습니다.

오실로스코프 시리즈 모델 대역폭 입력 R 입력 C 감쇠 최대전압 지름
HDO4000A 시리즈
(200MHz)
 		 PP017 200MHz 10MΩ 12pF 10:1 350V 5mm
PP023 500MHz 10MΩ 10pF 10:1 500V 2.5mm
PP026 500MHz 10MΩ 10pF 10:1 500V 5mm
HDO4000A 시리즈
(>=350MHz)

 		 PP018 500MHz 10MΩ 10pF 10:1 350V 5mm
PP023 500MHz 10MΩ 10pF 10:1 500V 2.5mm
PP026 500MHz 10MΩ 10pF 10:1 500V 5mm
HDO6000B 시리즈 PP023 500MHz 10MΩ 10pF 10:1 500V 2.5mm
PP026 500MHz 10MΩ 10pF 10:1 500V 5mm
HDO6000A 시리즈

 		 PP018 500MHz 10MΩ 10pF 10:1 350V 5mm
PP023 500MHz 10MΩ 10pF 10:1 500V 2.5mm
PP026 500MHz 10MΩ 10pF 10:1 500V 5mm
HDO8000A 시리즈

 		 PP018 500MHz 10MΩ 10pF 10:1 350V 5mm
PP023 500MHz 10MΩ 10pF 10:1 500V 2.5mm
PP026 500MHz 10MΩ 10pF 10:1 500V 5mm
MDA 8000HD 시리즈 PP025 500MHz 10MΩ 11pF 10:1 500V 5mm
MDA800A 시리즈

 		 PP018 500MHz 10MΩ 10pF 10:1 350V 5mm
PP023 500MHz 10MΩ 10pF 10:1 500V 2.5mm
PP026 500MHz 10MΩ 10pF 10:1 500V 5mm
HDO9000 시리즈
 		 PP022 500MHz 10MΩ 10pF 10:1 500V 2.5mm
PP024 500MHz 10MΩ 10pF 10:1 500V 5mm
WaveMaster 8 Zi
(A, B) 시리즈

 		 PP007-WR 500MHz 10MΩ 9.5pF 10:1 400V 2.5mm
PP011 500MHz 10MΩ 9.5pF 10:1 400V 5mm
PP025 500MHz 10MΩ 10pF 10:1 500V 5mm
WavePro 7 Zi(A) 시리즈

 		 PP007-WR 500MHz 10MΩ 9.5pF 10:1 400V 2.5mm
PP011 500MHz 10MΩ 9.5pF 10:1 400V 5mm
PP025 500MHz 10MΩ 10pF 10:1 500V 5mm
WavePro HD 시리즈 PP023 500MHz 10MΩ 10pF 10:1 500V 2.5mm
PP026 500MHz 10MΩ 10pF 10:1 500V 5mm
WaveRunner 8000HD 시리즈 PP025 500MHz 10MΩ 10pF 10:1 500V 5mm
WaveRunner 8000/9000 시리즈 PP022 500MHz 10MΩ 10pF 10:1 500V 2.5mm
PP024 500MHz 10MΩ 10pF 10:1 500V 5mm
WaveSurfer 4000HD 시리즈 PP019 200MHz 10MΩ 12pF 10:1 500V 5mm
PP026 500MHz 10MΩ 10pF 10:1 500V 5mm
