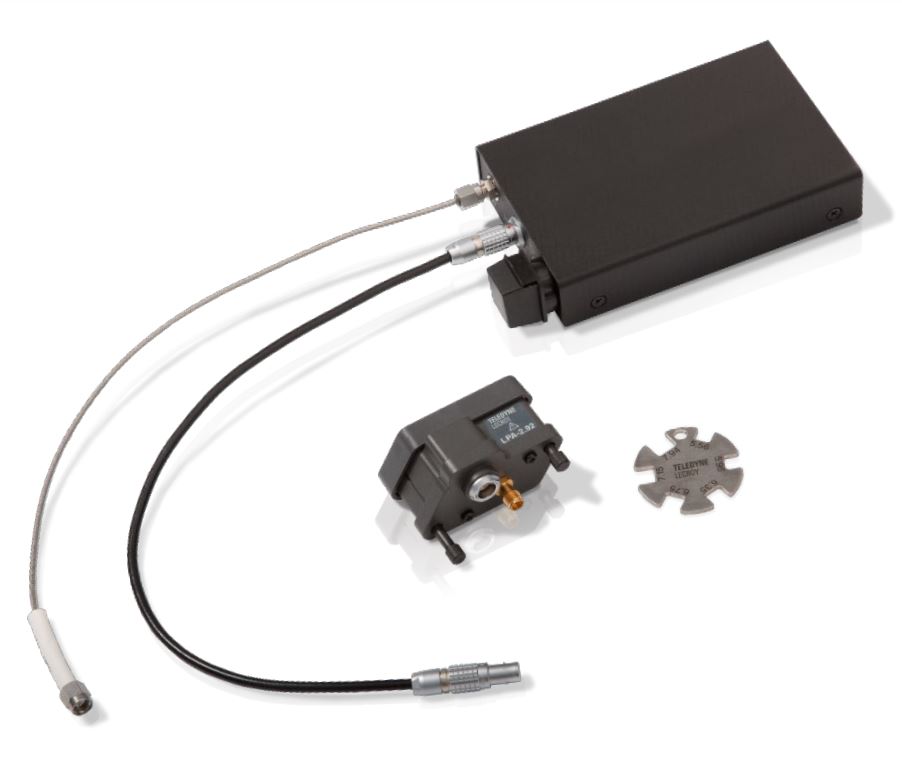

◐ OE695G - Optical to Electrical Converter


Overview


이 광대역 다중 모드 광전기 변환기는 광통신 신호를 측정하도록 설계되었습니다. Teledyne LeCroy 실시간 오실로스코프에 연결하고 SDAIII-CompleteLinQ 직렬 데이터 아이, 지터, 노이즈 및 누화 분석, 마스크 테스트, 직렬 트리거링 및 디코딩 등과 같은 다양한 오실로스코프 도구를 사용하여 물리 계층 신호 평가 기능을 제공합니다. 규정 준수 및 디버그 도구. 최대 데이터 속도 테스트 기능은 기준 수신기가 있는 경우 >11.317Gb/s 또는 없는 경우 12.5Gb/s입니다.



Product Details


주요 특징들

◐ 주파수 범위 DC ~ 9.5GHz(전기, -3dB)
◐ 8GFC에서 10GFC FEC 또는 사용자 지정(<12.5Gb/s)까지 참조 수신기 지원
◐ 62.5/125 µm 다중 모드 또는 단일 모드 광섬유 입력
◐ 넓은 파장 범위(750~1650nm)
◐ +7dBm(5mW) 최대 피크 광 전력
◐ 저잡음(최저 25pW/√Hz)

참조 수신기 지원

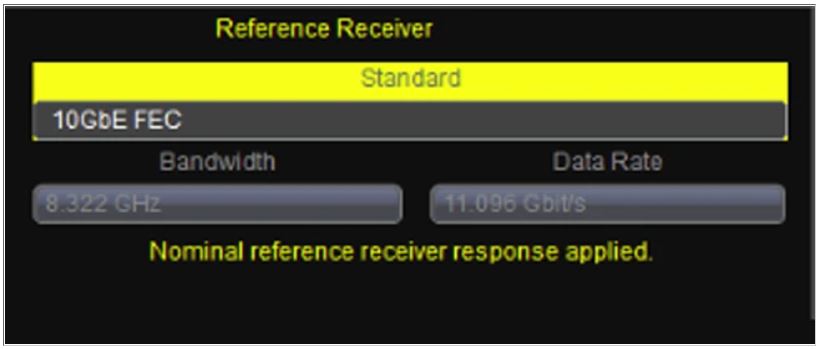

OE695G에는 일반적인 파이버 채널, 이더넷 및 ITU 통신 표준을 위한 내장형 소프트웨어 참조 수신기 필터가 포함되어 있습니다.



넓은 파장 범위

넓은 파장 범위(750~1650nm 및 주파수 범위 DC~9.5GHz(전기, -3dB)).





광 파장 범위 780 ~ 1550nm(보정 범위)
750 ~ 1650nm(가용 범위)
최대 변조 대역폭 DC ~ 8.625GHz(-3dBe, 전기)
DC ~ 11.64GHz(-3dBo, 광학)(기준 수신기 적용)
DC ~ 9.5GHz(-3dBe) DC ~ 12GHz(-6dBe )
DC ~ 17GHz( -14 dBe)
(+/-1 dBe 통과대역 변동이 일반적이며 기준 수신기가 적용되지 않음)
참조 수신기 불확실성 ±1.6dBe 최대 Fref =0.75*비트 전송률
±4dBe 2*비트 전송률 설정(일반)
±0.85dBe 최대 Fref =0.75*비트 전송률
±4dBe 2*비트 전송률 설정
(11과 일치하는 오실로스코프 입력 채널 4, 17, 20, 30, 39, 50, 75, 90 또는 100mV/div 이득 범위) OE695G-REFCAL 구매 시)
참조 수신기 설정 8GFC, OC192/STM64, 10GBASE-W, 10GBASE-R, 10GFC, ITU-T G.975 FEC, ITU-T G.709 FEC, 10GbE FEC, 10GFC FEC, 맞춤형(622Mb/s ~ 12.5Gb/s) , 없음(최대 대역폭)
노이즈 등가 전력 25pW/√Hz @ 1310nm(일반)
50pW/√Hz @ 850nm(일반)
가장 민감한 수직 스케일을 사용하는 평균 노이즈 스펙트럼 밀도 0-10GHz
상승 시간(10-90%) 33ps(일반, 기준 수신기가 적용되지 않음)
커넥터 유형 FC/PC, 62.5/125 µm 다중 모드 광섬유 또는 기계적으로 호환되는 단일 모드 광섬유와 호환
최대 광학 선형 입력(1dB 압축 포인트) 1550/1310nm에서 -2dBm(일반), -3dBm(최소),
850nm에서 +4dBm(일반), + 3dBm(최소)
최대 광출력 +7dBm(5mW) 피크

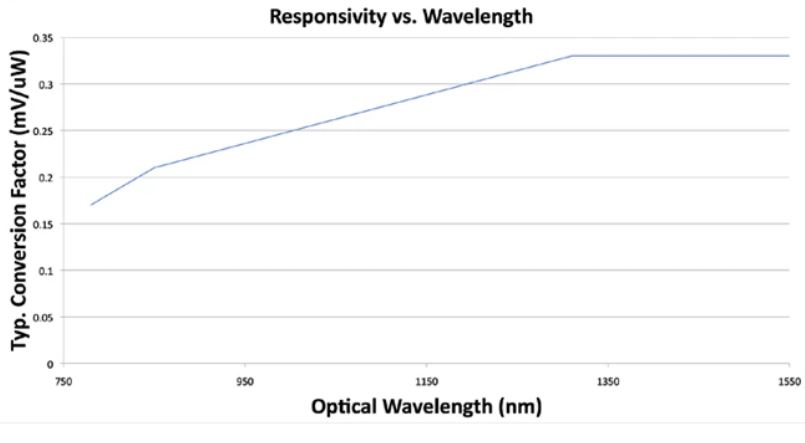

전환 이득(일반) 0.17V/mW(785nm)
0.21V/mW(850nm)
0.33V/mW(1310nm)
0.33V/mW(1550nm)
광 입력 반사 손실 1310/1550nm의 경우 -30dB(일반), -27dB(최대), 단일 모드
-16dB(일반), -14dB(최대) 850nm, 다중 모드
다크 캘리브레이션 정확도 1 µW(게인 설정에 따라 다름)
온도에 따른 다크 캘리브레이션 레벨 변화 -2 µW/°C(일반)
수직 레벨 전력 정확도 780, 850, 1310, 1550 nm에서 일반 5%, 최대 10%
다른 값에서 선형 보간 이득
온도(작동) 5°C ~ 40°C
온도(비작동) -20°C ~ 60°C
습도(작동) 5% ~ 80% 상대 습도(비응축) 최대 +31°C.
상한은 +40°C에서 50% 상대 습도(비응축)로 감소합니다.
습도(비작동) MIL-PRF-28800F에 따라 테스트된 5% ~ 95% 상대 습도(비응축)
고도(작동) +25°C 이하에서 최대 3049m(10,000피트)
무작위 진동(작동) 0.5grms 5Hz ~ 500Hz, 3개의 직교 축에서 각각 15분
무작위 진동(비작동) 2.4grms 5Hz ~ 500Hz, 3개의 직교 축에서 각각 15분
기능적 충격

20gpeak, 1/2 사인, 11ms 펄스, 3개의 직교 축 각각에서 3번의 충격(포지티브 및 네거티브), 총 18번의 충격
