RP4030

Active Voltage Rail Probe RP4030

  • 제품설명RP4030은 50Ω DC 전원/전압 레일을 프로브하도록 설계되었습니다. 큰 내장 오프셋, 낮은 감쇠(노이즈) 및 높은 DC 입력 임피던스가 있습니다. 내장형 오프셋 및 낮은 감쇠 기능을 통해 DSO의 평균 DC 전압과 높은 DSO 이득(감도)으로 전원/전압 레일을 오프셋하여 작은 신호 변동에 대한 노이즈 없는 보기를 얻을 수 있습니다.
  • 제조사T
  • 예상가격 견적문의
PRODUCT

RP4030 Active Voltage Rail Probe

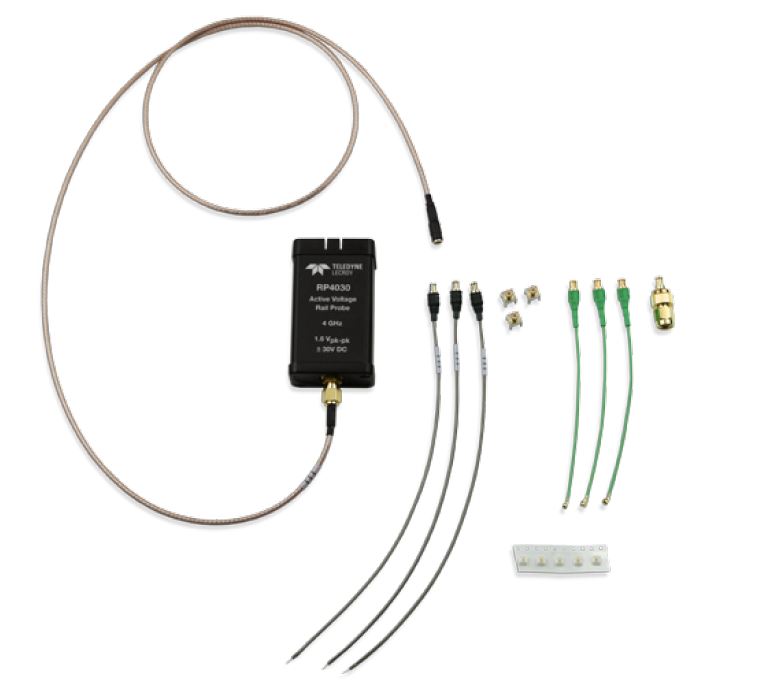

◐ RP4030 - 전원/전압 레일 프로브. 4GHz 대역폭, 1.2x 감쇠, +/-30V 오프셋, +/-800mV 솔더인 리드, 동축 케이블 및 PCB 마운트의 전체 세트를 포함합니다.
◐ RP4000-BROWSER - RP4030 350MHz 브라우저 팁 액세서리. 0 Ohm(1x), 450 Ohm(10x) 및 950 Ohm(20x) 팁을 포함합니다.
◐ RP4000-MCX-LEAD-SI - 수량 3 MCX 4GHz 납땜 리드 액세서리(RP4030과 함께 제공되는 액세서리에 추가), 길이 18cm
◐ RP4000-MCX-PCBMOUNT - 수량 10 MCX 6mm x 6mm PCB 마운트(RP4030과 함께 제공되는 것들에 추가)





Overview

RP4030 능동 전압 레일 프로브
Teledyne LeCroy RP4030 파워 레일 프로브는 다음의 일부로 저전압 DC 신호를 획득해야 하는 사람들의 특정 요구 사항을 충족합니다.

◐ 포괄적인 전원 무결성, 디지털 전원 관리 IC(PMIC), 전압 조정기 모듈(VMR), 부하 지점(POL) 스위칭 조정기 또는 저드롭아웃 조정기 테스트
◐ PMIC, VRM, POL 및 LDO를 포함하는 완전한 내장형 전원 관리 시스템

RP4030은 테스트 대상 장치(DUT)에 과도하게 부하를 가하지 않고 저임피던스, 저전압 DC 전원/전압 레일 신호를 충실하게 획득하는 동시에 높은 이득으로 오실로스코프에 DC 전원/전압 레일 신호를 표시할 수 있도록 높은 오프셋을 제공합니다.

큰 오프셋 범위

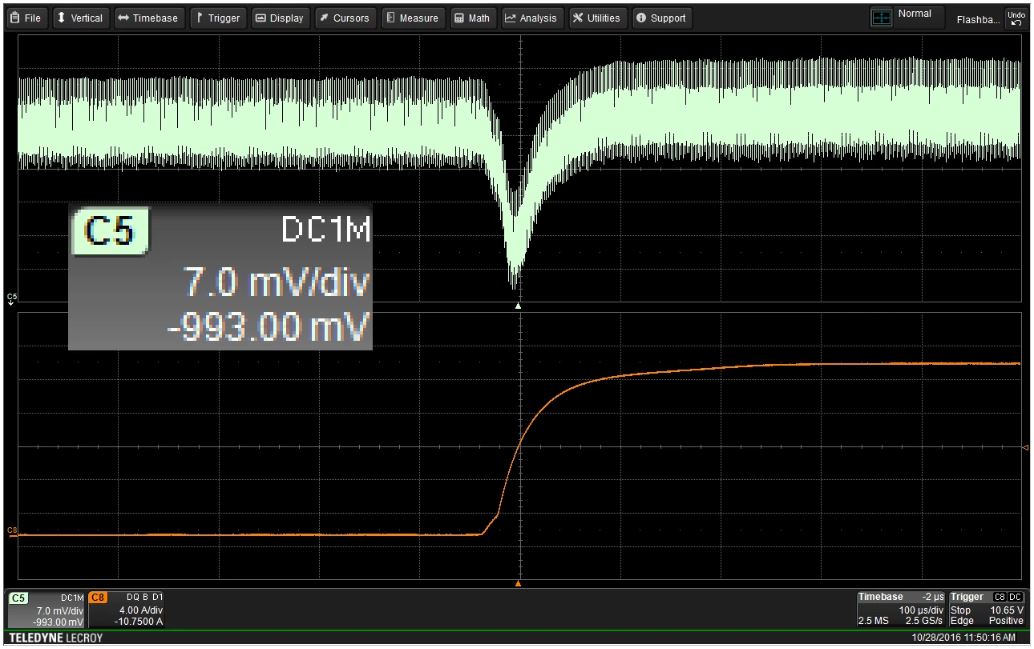

+/-30V 오프셋을 사용하면 DC 신호가 고감도 이득 설정(최대 +/-800mV 동적 범위)으로 오실로스코프 그리드의 수직 중앙에 표시될 수 있습니다.





낮은 감쇠 및 소음
프로브 감쇠는 DC 50Ω에서 오실로스코프에 연결된 공칭 1.2x입니다. 이렇게 하면 추가 노이즈가 최소화되고 HDO 오실로스코프에서 가장 높은 감도 게인 설정에서 노이즈를 최소화하는 데 매우 유용합니다.

높은 DC 입력 임피던스
DC에서 50kΩ 입력 임피던스는 DC 전원/전압 레일에서 프로브 부하를 효과적으로 제거하고 보다 정확한 측정 및 신호 충실도를 제공합니다.

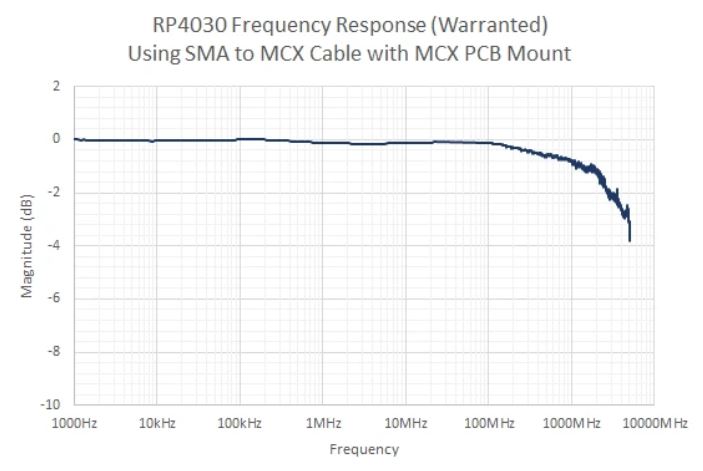

4GHz 대역폭
CPU 근처에서 프로빙할 수 있는 최대 대역폭을 제공하고 전력 무결성 측정 시 4GHz, 12비트 WavePro 404HD와 완벽하게 일치합니다.

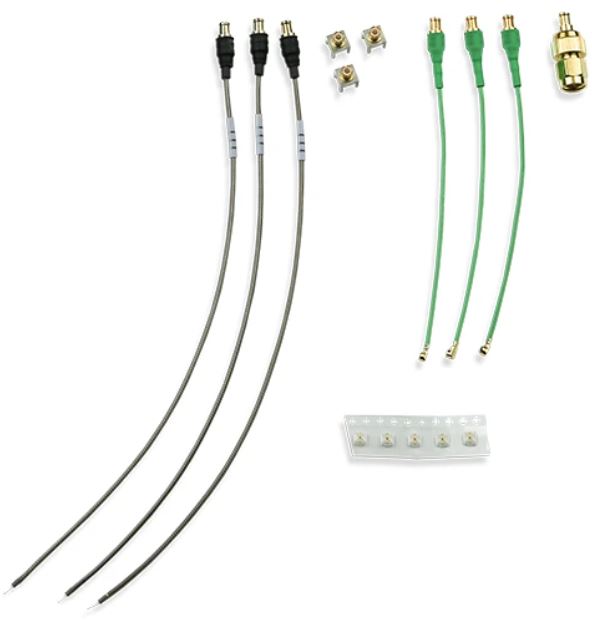

다양한 팁과 리드
RP4030은 MCX 및 U.FL PCB 리셉터클 마운트가 있는 솔더인 및 동축 케이블과 함께 표준으로 제공됩니다. 브라우저 팁은 선택적으로 사용할 수 있습니다. 추가 리셉터클 또는 리드는 액세서리로 구매하고 다른 테스트 또는 검증 단계에서 다른 신호를 쉽게 연결할 수 있도록 회로에 연결된 상태로 둘 수 있습니다.

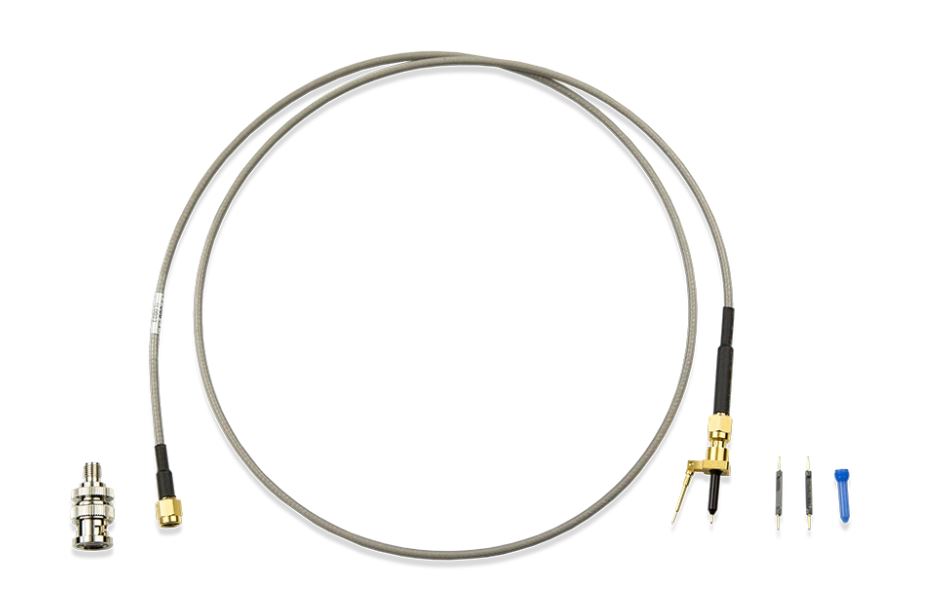

선택적 브라우저 팁
350MHz 브라우저 팁은 액세서리로 사용할 수 있습니다. 이 브라우저 팁은 50Ω 팁 임피던스와 1x 감쇠를 달성하기 위해 "통과" 0Ω 저항이 있는 기존 전송 라인 프로브입니다. RP4030과 함께 사용하면 높은 DC 입력 임피던스도 달성됩니다. 브라우저 팁 액세서리도 함께 제공됩니다. 기존의 10x 또는 20x 전송 라인 프로브로 사용하기 위한 450Ω 및 950Ω 저항.
