WaveSurfer 3000z
WaveSurfer 3000z Oscilloscopes
- 제품설명WaveSurfer 3000z는 10.1" 정전식 터치 디스플레이, 가장 긴 메모리, 가장 깊은 도구 상자를 모두 저렴한 가격에 제공합니다.
- 제조사Teledyne LeCroy
- 예상가격 견적문의
PRODUCT
.JPG)
◐ WaveSurfer 3014z (100MHz 대역폭, 4개의 입력 채널, 2GS/s, 20Mpts/ch - 인터리브)◐ WaveSurfer 3024z (200MHz 대역폭, 4개의 입력 채널, 4GS/s, 20Mpts/ch - 인터리브)
◐ WaveSurfer 3034z (350MHz 대역폭, 4개의 입력 채널, 4GS/s, 20Mpts/ch - 인터리브)
◐ WaveSurfer 3054z (500MHz 대역폭, 4개의 입력 채널, 4GS/s, 20Mpts/ch - 인터리브)
◐ WaveSurfer 3104z (1GHz 대역폭, 4개 입력 채널, 4GS/s, 20Mpts/ch - 인터리브)
Overview
주요 특징들
◐ 100MHz, 200MHz, 350MHz, 500MHz 및 1GHz 대역폭
◐ 최대 4GS/s의 샘플 속도
◐ 긴 메모리 - 최대 20Mpts
◐ 10.1인치 정전식 터치 스크린 디스플레이
◐ 16 디지털 채널 MSO 옵션
◐ MAUI - 가장 진보된 사용자 인터페이스
- 터치용으로 설계
- 단순함을 위한 구축
- 해결하기 위해 만든
◐ 고급 이상 탐지
- 빠른 파형 업데이트
- 히스토리 모드 - 파형 재생
- WaveScan - 검색 및 찾기
◐ 다중 기기 기능
- 프로토콜 분석 - 직렬 트리거 및 디코딩
- 파형 생성 - 내장 함수 발생기
- 디지털 전압계 및 주파수 카운터
◐ 미래 보장
- 업그레이드 가능한 대역폭
- 현장에서 업그레이드 가능한 소프트웨어 및 하드웨어 옵션
우수한 사용자 경험
MAUI는 가장 진보된 오실로스코프 사용자 인터페이스입니다. 터치용으로 설계되었으며 단순함을 위해 제작되었으며 문제를 해결할 수 있도록 제작되었습니다.가장 큰 터치 디스플레이

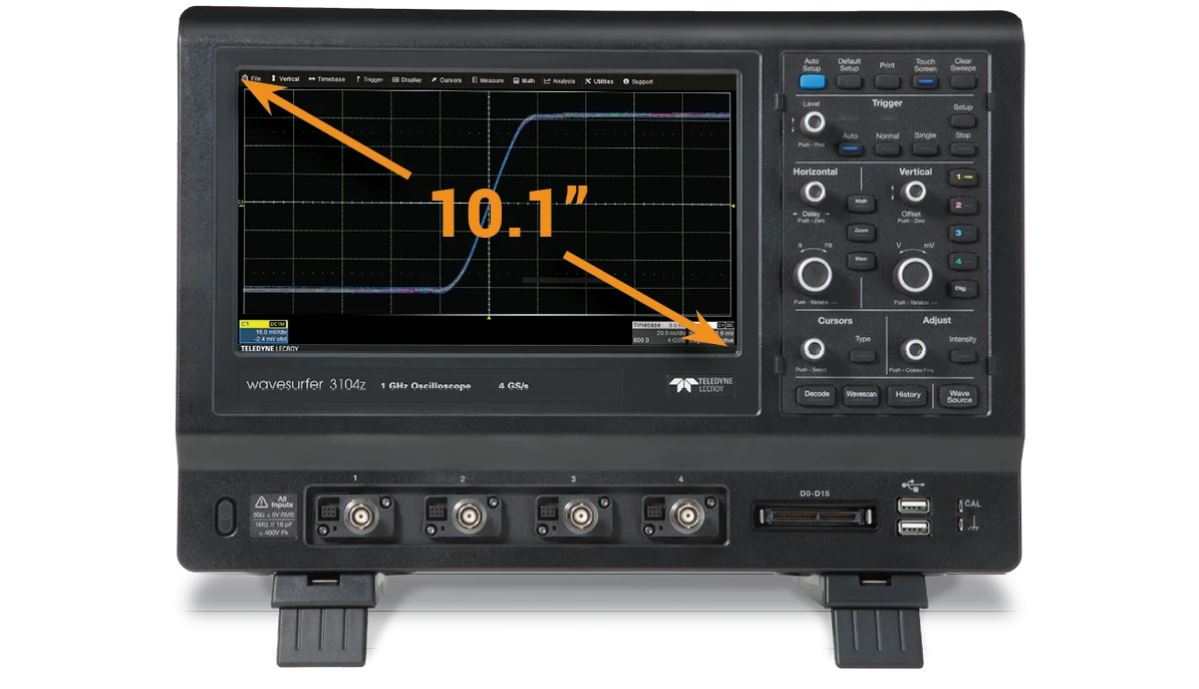

대형 정전식 터치 스크린은 접근 가능하고 반응이 빠른 터치 조작을 가능하게 합니다. 10.1인치 디스플레이는 경쟁 제품보다 30% 더 커서 더 많은 파형 보기 영역을 제공합니다.고급 이상 탐지
히스토리 모드, WaveScan, 시퀀스 모드 및 마스크 테스트와 함께 사용되는 빠른 파형 업데이트 속도는 뛰어난 파형 이상 감지를 용이하게 합니다.강력하고 깊은 도구 상자

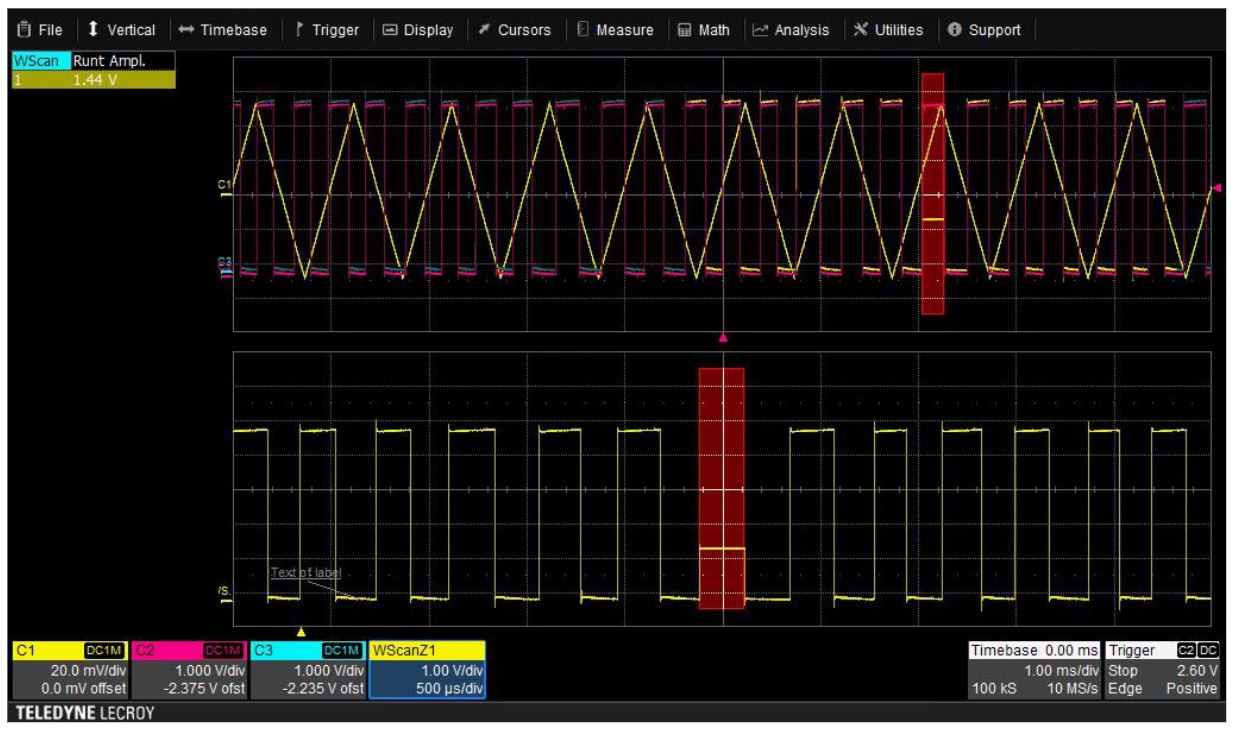

수학, 측정, 디버그 및 문서화 도구의 표준 모음은 탁월한 분석 기능을 제공합니다.WaveScan 고급 검색
◐ 단일 캡처에서 비정상적인 이벤트를 찾거나 여러 수집에서 이상 항목을 스캔합니다.◐ 아날로그 또는 디지털 채널에 20개 이상의 모드 적용 가능

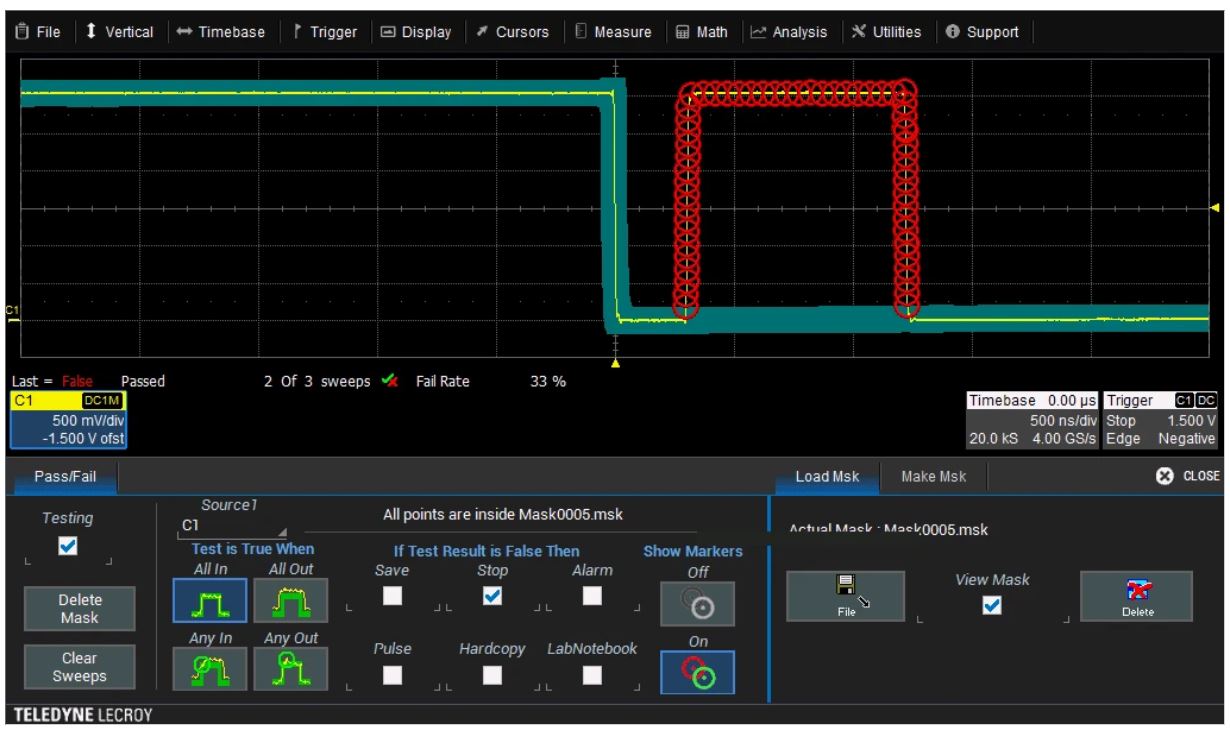

합격/불합격 마스크 테스트
◐ 마스크 테스트를 통해 이상 징후를 신속하게 식별하고 위치를 표시합니다.◐ 이러한 합격/불합격 결과의 이력을 표시할 수 있습니다.
빠른 파형 업데이트
◐ 초당 130,000개 이상의 파형 업데이트 속도로 무작위 또는 간헐적 이벤트를 쉽게 표시◐ 시간에 따른 변화는 강도 등급 지속성 디스플레이로 볼 수 있습니다.

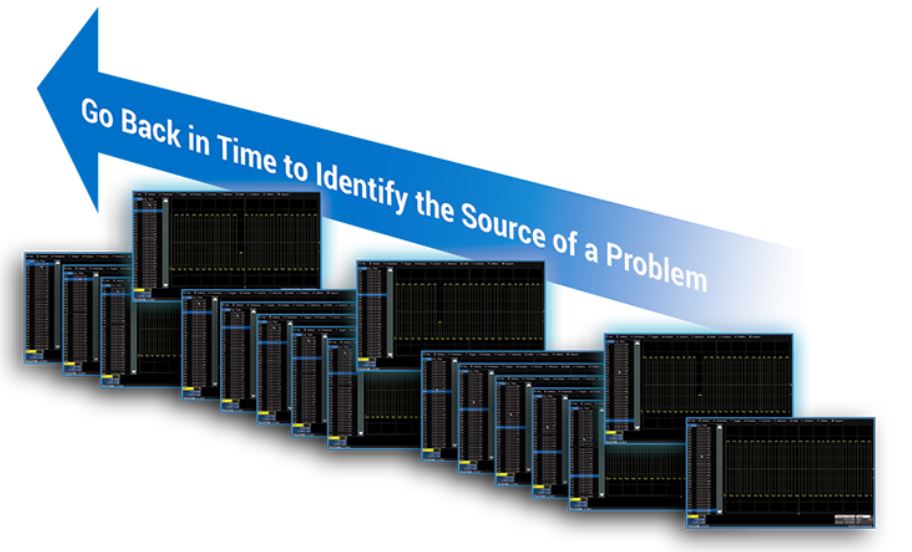

히스토리 모드 파형 재생
◐ 과거의 이상을 발견하기 위해 이전 파형 보기◐ 커서와 측정 매개변수를 사용하여 문제의 원인을 빠르게 식별
◐ 히스토리 모드는 항상 활성화되고 버튼 클릭을 통해 액세스할 수 있습니다.

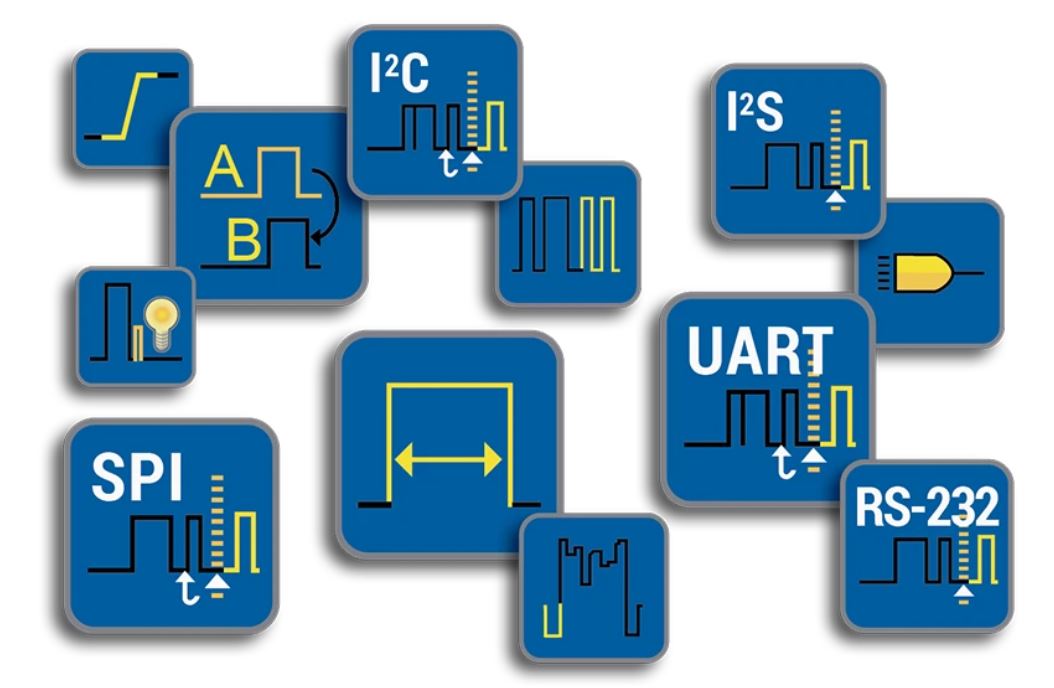

강력한 트리거링
◐ 에지 또는 너비와 같은 기본 트리거링은 일상적인 솔루션에 사용할 수 있습니다.◐ 검증된 트리거링을 통해 여러 채널에서 트리거할 수 있음
◐ 병렬 패턴을 포착하기 위해 강력한 로직 트리거링을 설정할 수 있습니다.
◐ 런트, 드롭아웃 또는 간격과 같은 스마트 트리거는 이상을 신속하게 격리하는 데 도움이 됩니다.
◐ 직렬 데이터 트리거링은 프로토콜별 트리거를 추가합니다.

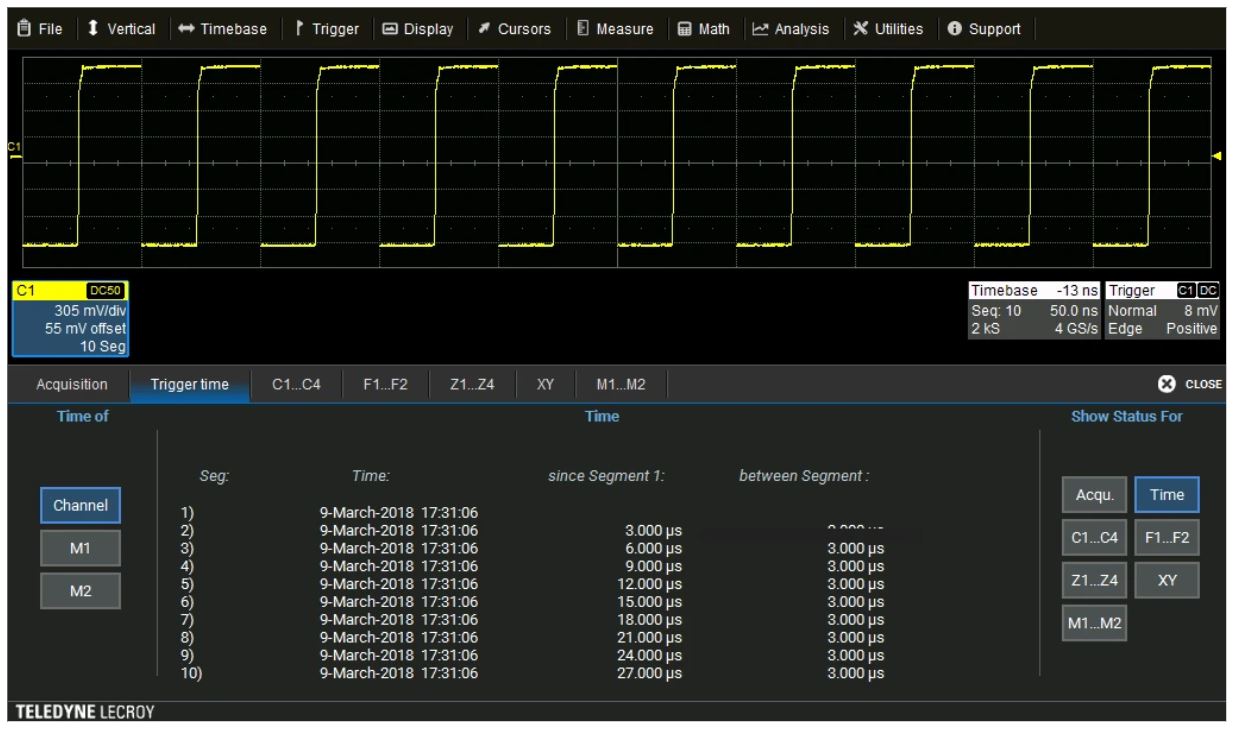

세그먼트 메모리를 사용한 고급 파형 캡처
◐ 파형을 세그먼트 메모리에 저장◐ 빠른 연속적인 빠른 펄스 또는 긴 시간 간격으로 분리된 이벤트 캡처
◐ 시퀀스 모드를 고급 트리거와 결합하여 희귀 이벤트 분리

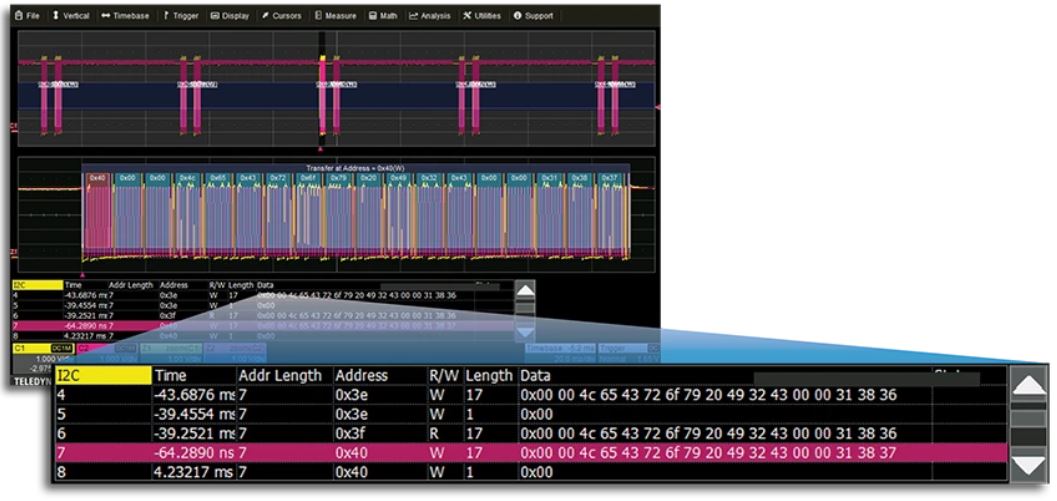

직렬 트리거 및 디코딩을 통한 프로토콜 분석
◐ 2진수, 16진수 또는 10진수로 표시되는 직관적인 색상 코딩 오버레이◐ 다양한 이벤트를 허용하는 트리거 기능
◐ 디코딩된 모든 데이터는 대화형 테이블에 표시됩니다.

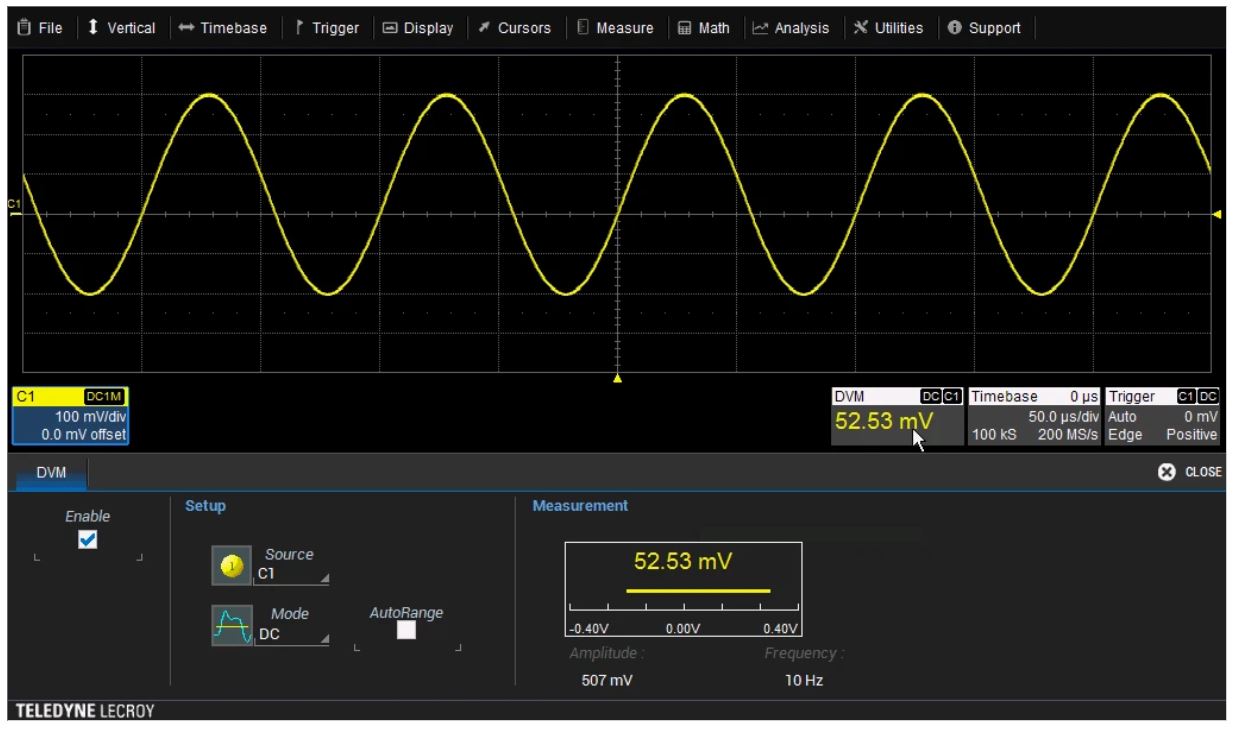

디지털 전압계로 정밀한 측정
◐ 4자리 디지털 전압계◐ 5자리 주파수 카운터
◐ 모든 채널을 소스로 선택할 수 있습니다.
◐ 전압 판독값은 DC, DC RMS 또는 AC RMS로 설정할 수 있습니다.
◐ 트리거링이 중지된 경우에도 측정은 계속 업데이트됩니다.

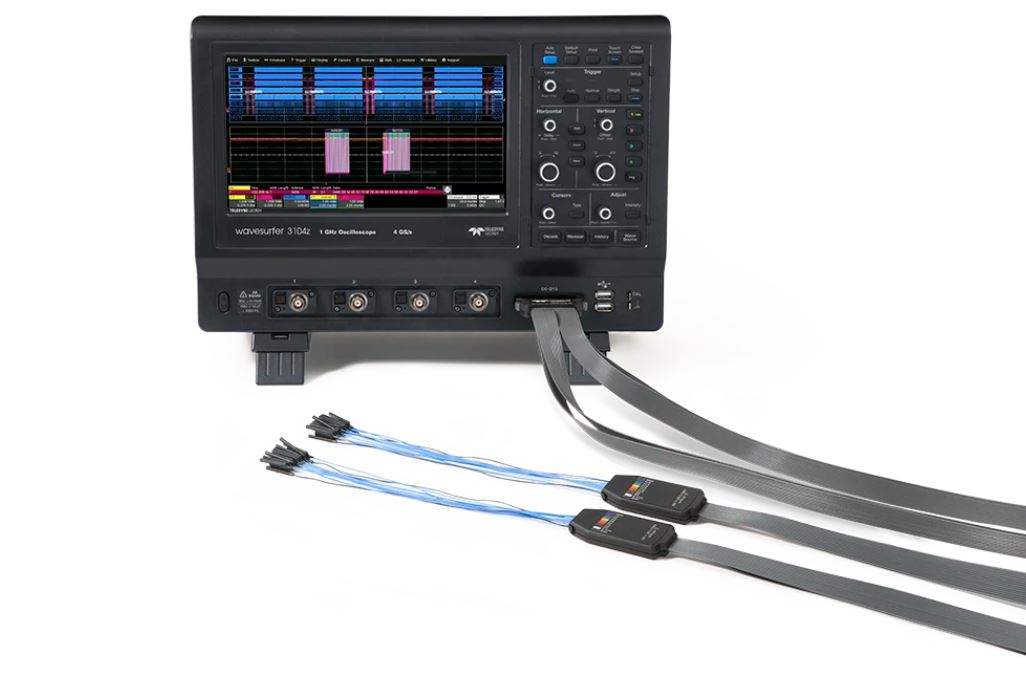

16채널 혼합 신호 기능을 통한 로직 분석
◐ 아날로그 및 16개의 디지털 신호를 동시에 보고, 측정하고, 분석합니다.◐ 아날로그 및 디지털 채널을 단일 패턴 트리거에 통합할 수 있습니다.
◐ WaveScan, 추세, 통계 및 히스티콘은 디지털 파형의 이상을 찾기 위한 통찰력을 제공합니다.
내장 함수 발생기로 파형 생성
◐ 최대 25MHz의 주파수
◐ 파형 옵션: 사인, 사각, 펄스, 램프, 삼각, 노이즈 및 DC 파형
◐ 후면 패널 BNC 출력
◐ 저장된 파형을 WaveSource에 업로드하여 임의 파형 생성 가능

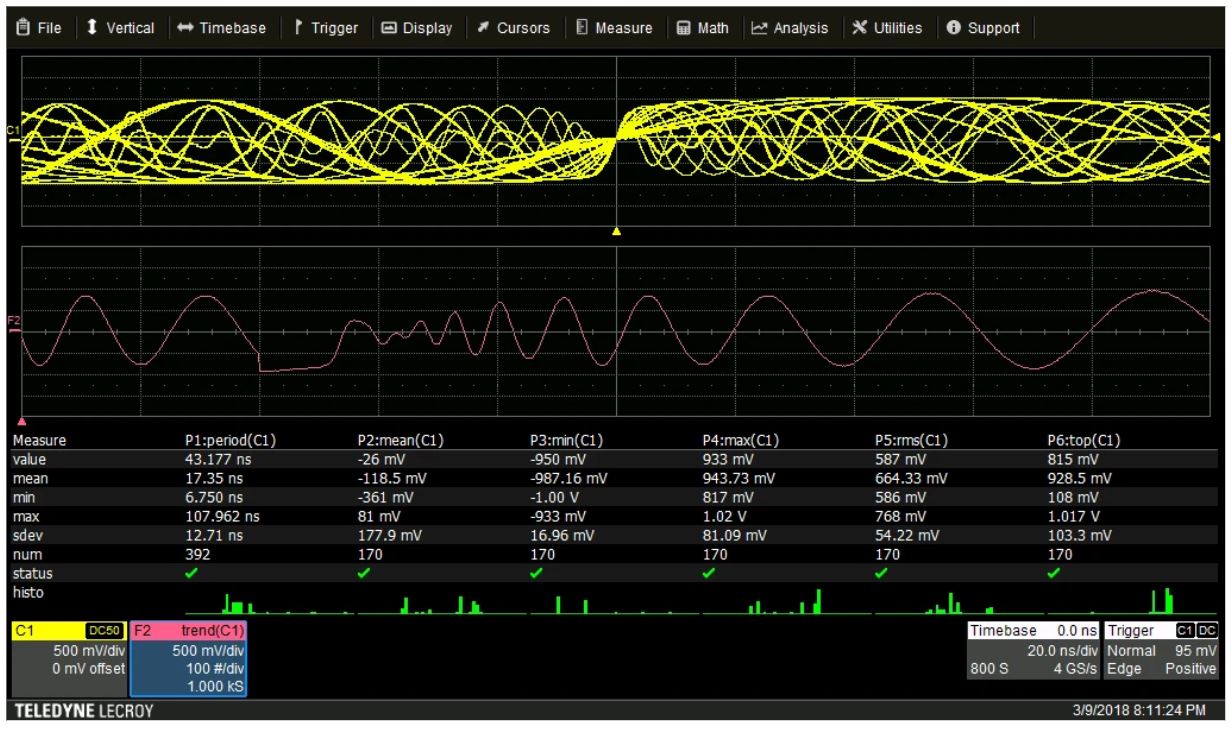

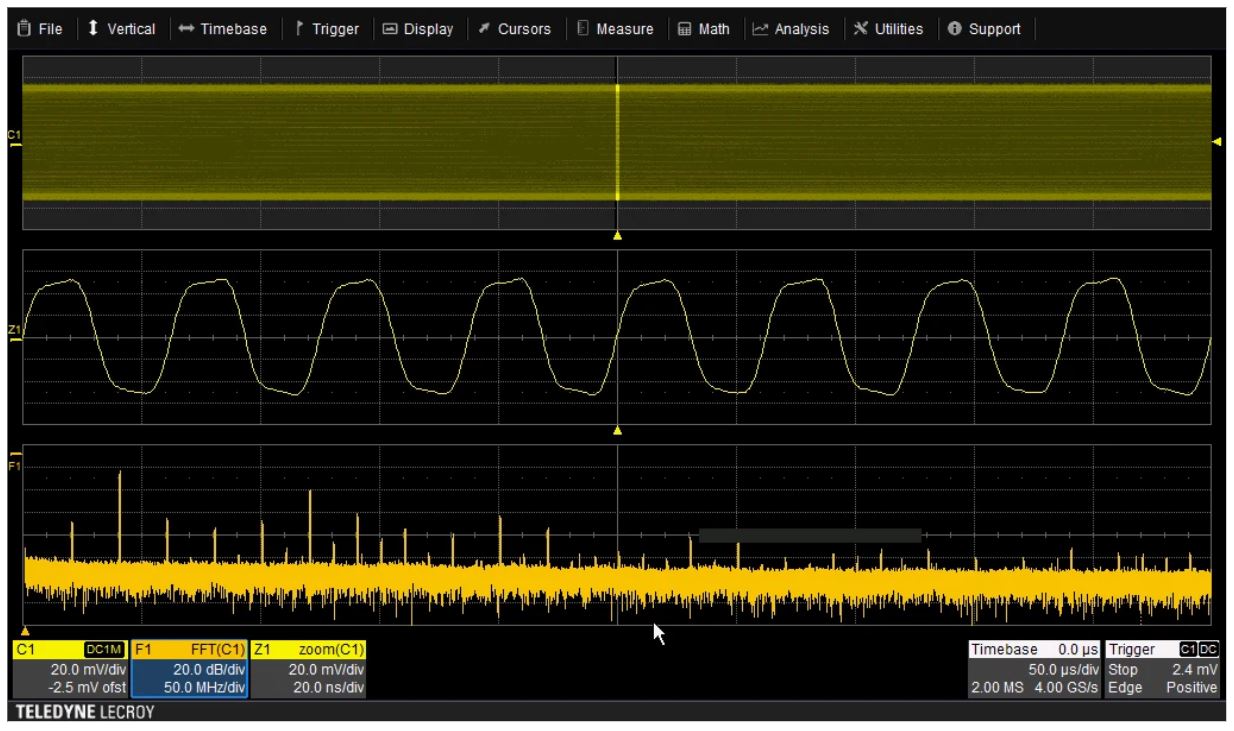

고급 수학 기능
◐ 파형에 대한 빠른 통찰력을 제공하는 20가지 수학 함수의 심층 세트◐ 수학 추적을 위한 전용 그리드
◐ 모든 채널, 측정 또는 분석 패키지에 수학 기능을 적용할 수 있습니다.

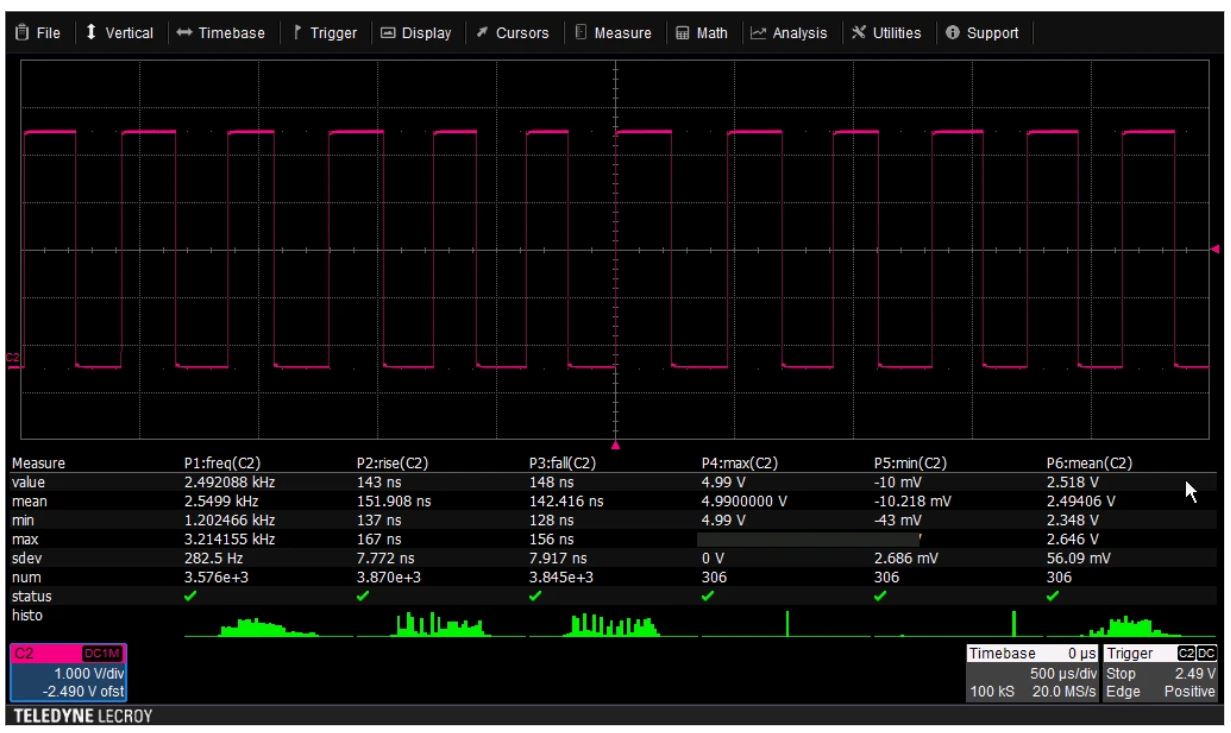

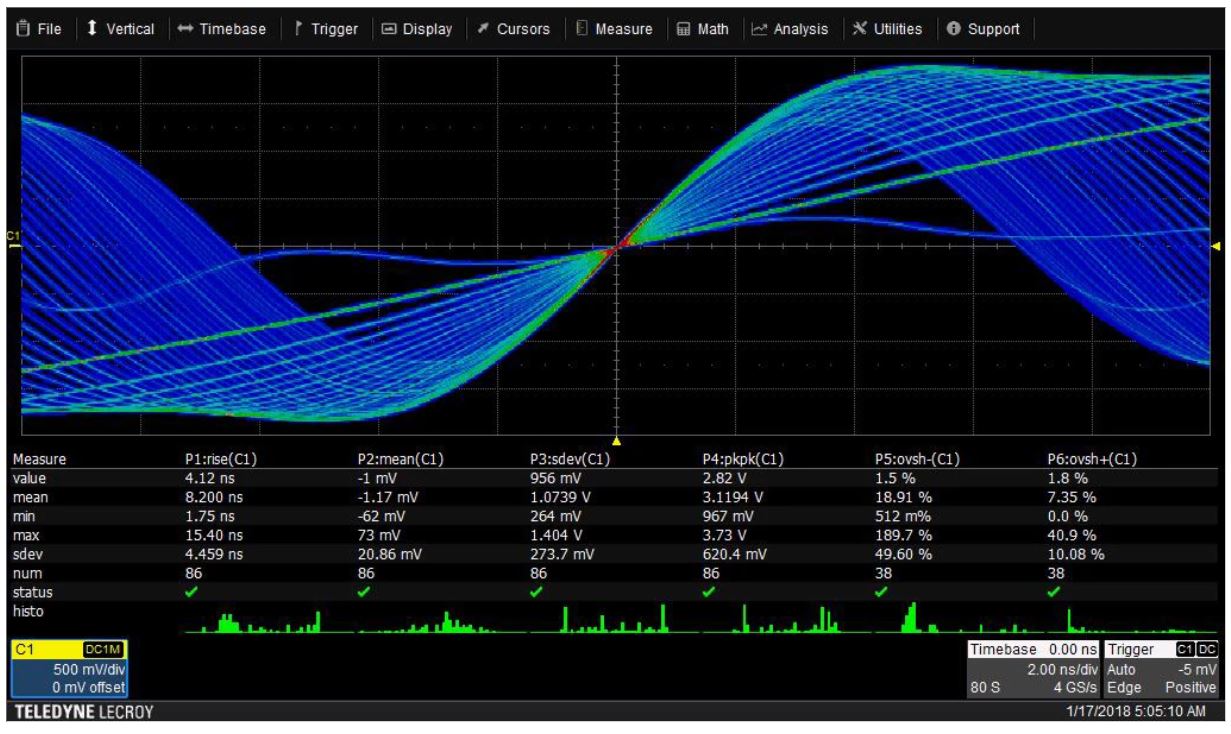

우수한 측정 도구
◐ 24개의 측정 매개변수◐ 각 매개변수에 추가 통계 및 히스티콘 적용 가능
◐ 모든 측정에 대한 추세를 표시할 수 있습니다.
LabNotebook 문서화 도구
◐ 한 번의 버튼 누름으로 표시된 모든 파형, 오실로스코프 설정 파일 및 화면 이미지 저장
◐ 오실로스코프에서 LabNotebook 파일 호출
◐ WaveStudio를 사용하여 PC에서 LabNotebook 파일 보기
Specification
| Bandwidth | 100 MHz ~ 1 GHz |
| Memory | 20 Mpts |
| Max Memory | 20 Mpts |
| Max Sampling Rate | 4 GS/s |
| Input Channels | 4 |
| Resolution | 8-bit |
