HDO4000A

HDO4000A High Definition Oscilloscopes

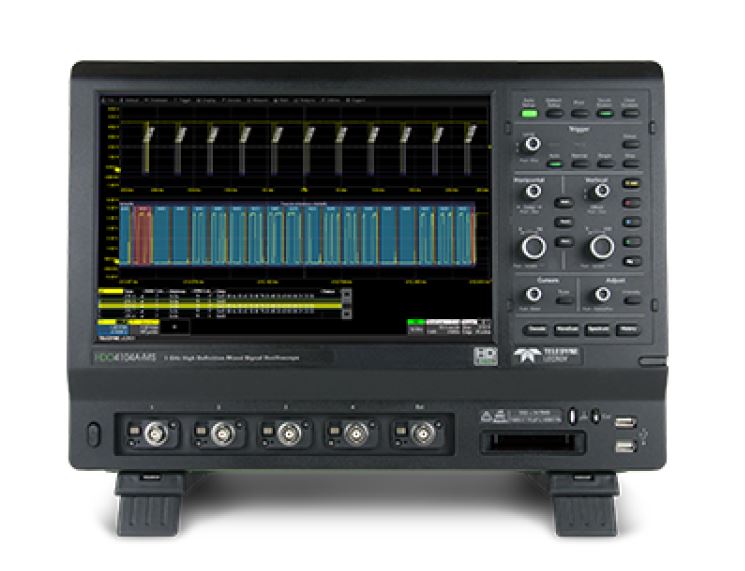

  • 제품설명HDO4000A 오실로스코프에는 4개의 아날로그 입력 채널, Teledyne LeCroy의 HD4096 고화질 기술을 사용하는 12비트 해상도, 최대 1GHz의 대역폭 및 대형 12.1인치 멀티 터치 디스플레이가 있는 소형 폼 팩터가 있습니다.
  • 제조사Teledyne LeCroy
  • 원산지USA
  • 예상가격 견적문의
 PRODUCT

◐ HDO4024A (200MHz 대역폭, 4개 입력 채널, 10GS/s)
◐ HDO4034A (350MHz 대역폭, 4개 입력 채널, 10GS/s)
◐ HDO4054A (500MHz 대역폭, 4개 입력 채널, 10GS/s)
◐ HDO4104A (1GHz 대역폭, 4개 입력 채널, 10GS/s)
◐ HDO4034A-MS (350MHz 대역폭, 4+16 입력 채널, 10GS/s)
◐ HDO4054A-MS (500MHz 대역폭, 4+16 입력 채널, 10GS/s)
◐ HDO4104A-MS (1GHz 대역폭, 4+16 입력 채널, 10GS/s)




Overview

주요 특징들
◐ 4개의 입력 채널
◐ 16개의 디지털 채널(-MS 모델 포함)
◐ 12비트 ADC 분해능, 향상된 분해능으로 최대 15비트
◐ 향상된 샘플 레이트로 최대 10GS/s
◐ 200MHz, 350MHz, 500MHz 및 1GHz 대역폭
◐ 높은 게인 설정으로 ±10V 적용 오프셋
◐ 긴 메모리 - 최대 50Mpts/Ch
◐ OneTouch 사용자 인터페이스가 있는 MAUI
◐ 탁월한 직렬 데이터 도구
◐ 강력하고 깊은 도구 상자

HD4096 고화질 기술
다른 오실로스코프보다 16배 더 높은 분해능으로 신호를 캡처하고 표시할 수 있습니다. 캡처 및 표시되는 파형이 더 깨끗하고 또렷합니다. 다른 오실로스코프의 노이즈로 인해 종종 손실되는 신호 세부 정보는 HD4096을 사용하여 명확하게 볼 수 있고 쉽게 구분할 수 있습니다. HD4096을 사용하면 오실로스코프가 향상된 디버그 및 분석을 위해 비할 데 없는 측정 정밀도를 제공할 수 있습니다.





거대한 적용 오프셋 범위
16비트 오프셋 DAC는 20mV/div에서 ±10V 오프셋, 5mV/div에서 ±4V, 최고 감도(1mV/div)에서 놀라운 ±1.6V 오프셋을 허용합니다. 이러한 큰 적용 오프셋(12비트와 결합)을 사용하면 DC 또는 센서 신호에서 작은 신호 변동(예: 리플, 노이즈, 과도 간섭)을 쉽게 획득하고 볼 수 있습니다. 또한 Teledyne LeCroy의 많은 고전압 프로브에 대해 확장된 오프셋 범위를 제공합니다.

원터치로 MAUI
MAUI - 가장 고급 사용자 인터페이스를 통해 오실로스코프의 모든 기능을 손쉽게 사용할 수 있습니다. 터치용으로 설계되고 간편함을 위해 제작되었으며 문제를 해결할 수 있도록 제작되었습니다. OneTouch가 포함된 MAUI는 드래그, 드롭 및 플릭을 통합하여 오실로스코프 작동에서 탁월한 효율성을 제공합니다. MAUI 에 대해 자세히 알아보십시오 .





탁월한 직렬 데이터 도구
최대 23개의 표준이 지원되며 모두 업계 최고의 직렬 디코더가 포함되어 있습니다. 대부분은 고성능 트리거와 함께 제공됩니다. teledynelecroy.com/tdme에서 자세히 알아보기





강력하고 깊은 도구 상자

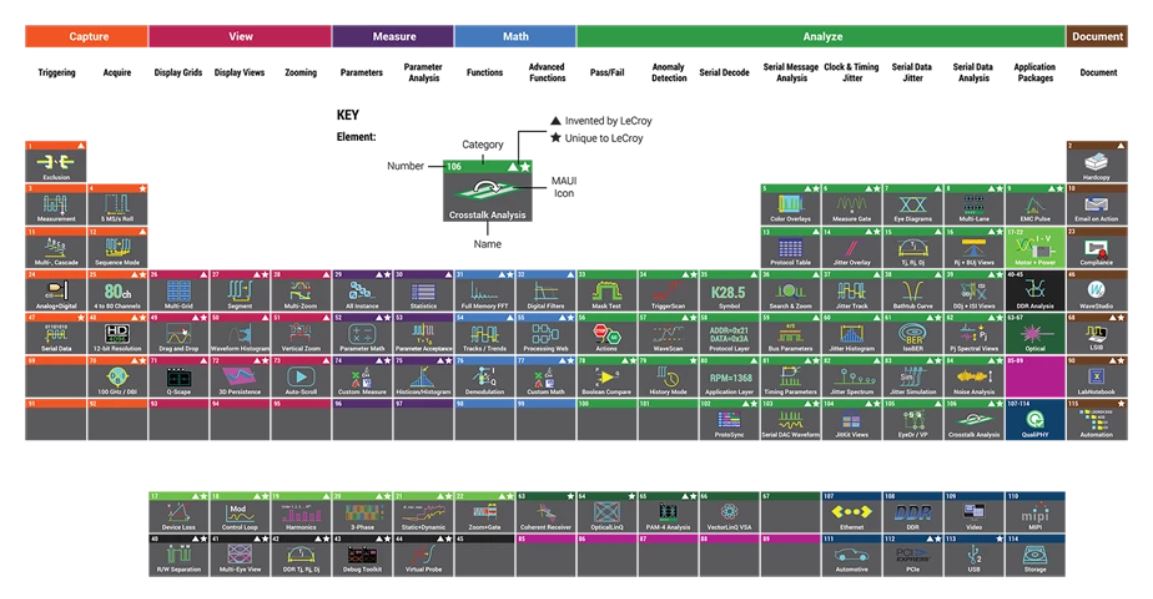

당사의 파형 분석 도구 및 애플리케이션 패키지는 비할 데 없는 통찰력을 제공합니다. 오실로스코프 도구의 주기율표 에서 자세히 알아보십시오 . 강력하고 심층적인 도구 상자와 최대 50Mpts/ch 획득 메모리 및 동급 최강의 마더보드인 Intel® Core™ i3-2330E Dual(코어), 2.2GHz(코어당), 8GB RAM 표준 결합 .



Specification

Bandwidth 200 MHz ~ 1 GHz
Memory 12.5 Mpts ~ 25 Mpts
Max Memory 25 Mpts
Input Channels 4
Max Sampling Rate 10 GS/s
Resolution 12-bit
