SFW03 RCS Simulation Software (ACES)

  • 제품설명RCS 시뮬레이션 소프트웨어(ACES)
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
RCS 시뮬레이션 소프트웨어(ACES)

모델 번호 SFW03
　
물리적 광학 분산 이론(PTD)의 채택

고정밀, 고속 처리 PTD 방법은 자동차, 선박 또는 인체의 RCS 시뮬레이션에 가장 이상적입니다.
전자파 분산은 육안으로 볼 수 없기 때문에 시뮬레이션 기술은 항상 현장에서 초점을 맞추었습니다. 전자파의 분산 평가를 위해 모멘트법, 물리광학근사법(PO), 하이브리드법 등의 수치해법이 많이 시행되고 있으며, 그 중에서도 키콤의 PTD를 채용한 소프트웨어 SFW03, a. PO의 개정은 매우 정확하고 빠른 처리이며 대형 모델에 적합합니다.









수학적 시뮬레이션의 일반적인 정확도 및 계산 시간
  RCS 정확도(A) 계산 시간(T) 비고
Actual Measurement A   가장 정확하고 측정 환경에 따라 다름
Numerical solution 0.9A T 매우 정확하지만 엄청난 계산이 필요합니다.
Hybrid method 0.5 ~ -0.8A 0.1T ~ 0.3T 가장 실용적이지만 다른 방법을 조합하면 오류가 발생할 수 있습니다.
Physical optics approximation(PO) 0.3A ~ 0.5A 0.03T 간단하고 빠르며 대규모 샘플에 적합합니다.
Physical Theory of Dispersion (PTD) 0.5A ~ 0.7A 0.05T ~ 0.2T 매우 정확하고 빠르며 대규모 샘플에 적합합니다.

특징

◐ 상당한 GUI.
◐ 완전히 Matlab 기반 소프트웨어입니다.
◐ Monostatic 및 Bistatic 모드를 사용할 수 있습니다.
◐ 정극화 / 교차 편극 처리.
◐ 지형, 해수면 등 넓은 영역에 대한 대략적인 평가
◐ 음영 및 다중 입사, 반사, 회절 처리.
◐ 재료 구성(팔레트 색상)에 대한 데이터베이스 편집.
◐ N(임의상수) 레이어 소재를 지원합니다.
◐ 가장자리에서 회절 전자기 흐름을 지원합니다.
◐ 객체의 최적 분할.
◐ 표준 형상의 RCS 계산 라이브러리.
◐ 결합된 표준 형상에 대한 RCS 계산.
◐ 다양한 데이터 분류를 위한 특정 인터페이스.
◐ 캐비티 내 분산 및 다중 전송파를 위한 확장 기능.
◐ 역 합성 조리개 레이더 처리를 위한 확장 기능.
◐ 요청 시 사용자 정의 가능.

측정 예

※ 자동차, 트럭, 인체의 RCS(전주, 24GHz/76.5GHz)

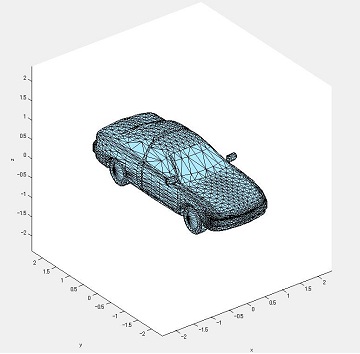

자동차

매개변수
대상: 자동차
계산 모드: Monostatic RCS
각도: 0 ~ 360°(전면 270°)
치수: L 4.7 x W 1.9 x H 1.5(m)
주파수: 24GHz, 76.5GHz

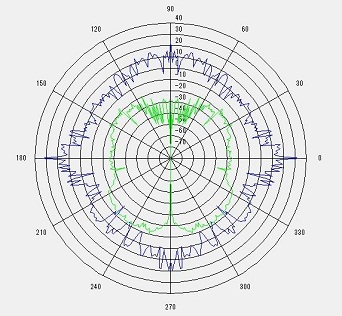

결과 파란색: 양극화 녹색: 교차 편광

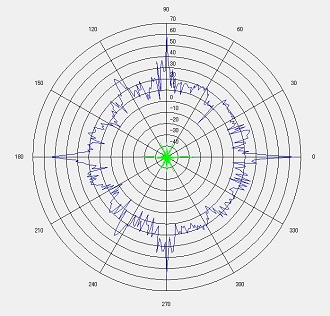

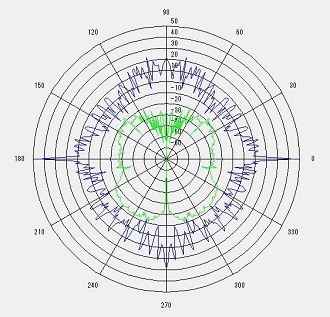

24GHz 76.5GHz

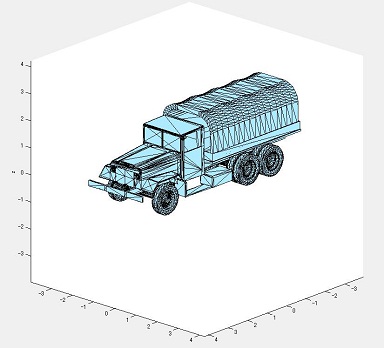

트럭

매개변수
대상: 트럭
계산 모드: Monostatic RCS
각도: 0 ~ 360°(전면 270°)
치수: L 8.2 x W 2.5 x H 3.0(m)
주파수: 24GHz, 76.5GHz

결과 파란색: 양극화 녹색: 교차 편광

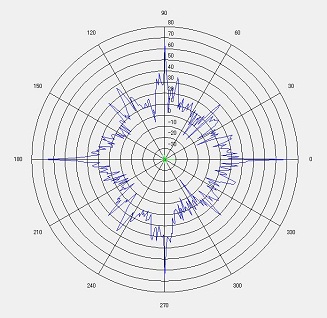

24GHz 76.5GHz​​​

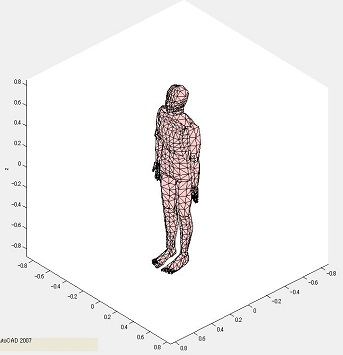

인간의 몸

매개변수
매개변수
대상: 인체
계산 모드: Monostatic RCS
각도: 0 ~ 360°(전면 270°)
높이: 1.7(m)
주파수: 24GHz, 76.5GHz


결과 파란색: 양극화 녹색: 교차 편광

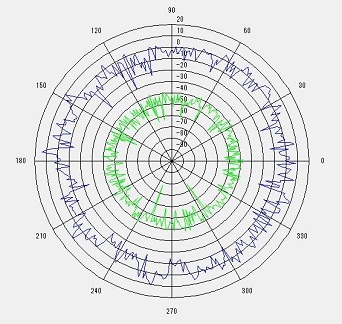

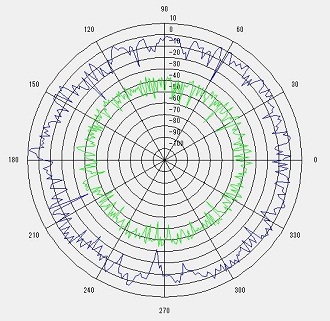

24GHz 76.5GHz​​​
