RES02

RES02 표준 레이더 표적

  • 제품설명표준 레이더 표적(구 또는 삼각형 삼각형)
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
표준 레이더 표적(구 또는 삼각형 삼각형)

모델 번호 RES02

구형 - 과거 기록 : 최대 직경 1120mm !!

사양 및 부품 번호

구형
  공칭 레이더 단면적(RCS)
부품 번호 직경(mm) 최소 사용 주파수(GHz) (㎡) (dB ·SM ) 설치 볼트 무게(g)
KRTS-138 138 4.3 0.0150 -18.3 1/4-20 UNC 200
KRTS-254 254 2.4 0.0507 -12.95 3/8-16 UNC 660

삼각삼각형(Corner Reflector)
a (mm)
( 가장자리 길이 )
 		 24GHz 60GHz 76.5GHz 79GHz
(㎡) (dB ·SM ) (㎡) (dB ·SM ) (㎡) (dB ·SM ) (㎡) (dB ·SM )
20 0.00429 -23.67 0.0268 -15.72 0.0436 -13.61 0.0465 -13.33
30 0.0217 -16.63 0.1357 -8.674 0.221 -6.564 0.235 -6.284
50 0.168 -7.759 1.047 0.2000 1.702 2.310 1.815 2.590
100 2.681 4.282 16.75 12.24 27.24 14.35 29.05 14.63
150 13.57 11.33 84.82 19.28 137.90 21.40 147.04 21.67
200 42.89 16.32 268.07 24.28 435.8 26.39 464.73 26.67

주문 정보(대략적인 아이디어라도 테스트 요구 사항을 알려주십시오.)

구형 유형
구형 유형 구의 지름(mm) 또는 공칭 레이더 단면적(㎡ 또는 dBsm)
KRTC- ( )

삼각삼각형(Corner Reflector)
삼각삼각형 할당된 주파수(GHz) 구의 지름(mm) 또는
공칭 레이더 단면적(㎡ 또는 dBsm)		 테스트용: T
평가용: E		 P(레이저 포인터가 필요할 때)
KRTC- ( ) ( ) ( ) ( )

 삼각삼각형 가장자리 길이(mm) 테스트용: T, 평가용: E P(레이저 포인터가 필요할 때)
KRTC- ( ) ( ) ( )

※ pylon 요청시 알려주세요.
※ 넘버링 예시 : 테스트용 코너 반사경, 60GHz, RCS0.2dBsm (레이저 포인터 포함) -> KRTC-60-0.2-TP

구성

구형
방향성이 없어 취급이 용이

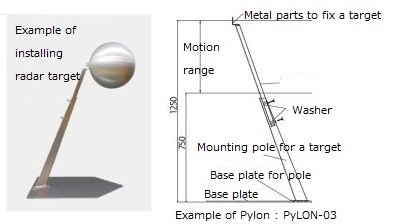

 ◐ 제품 이미지                                                                     ◐ 설치 예

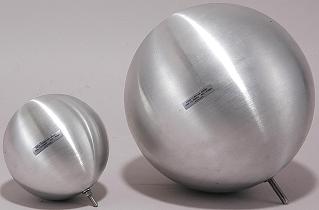

왼쪽 : 지름 φ138mm 오른쪽 : 지름 φ254mm　

삼각삼각형(Corner Reflector)
넓은 지향성.
레이저 포인터 포함(옵션)

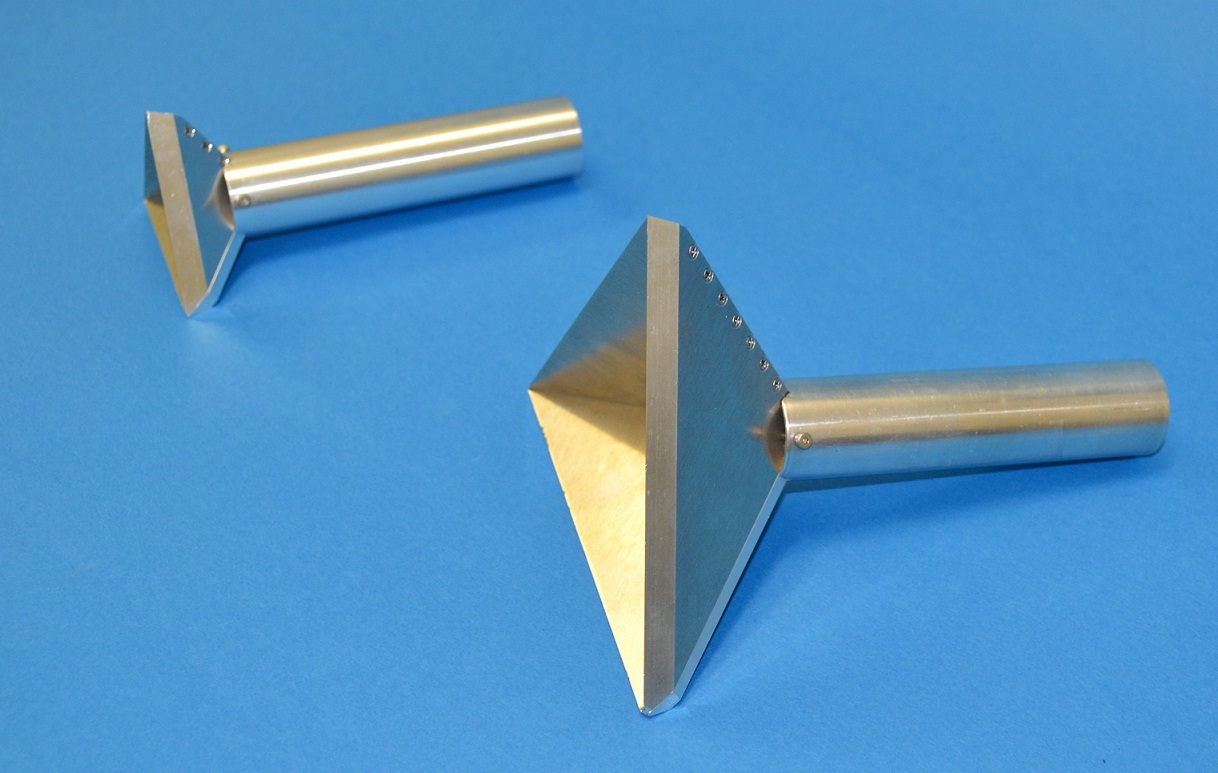

  ◐ 시험용                                                                            ◐ 평가용

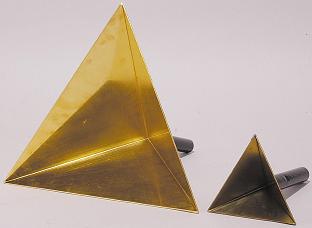

왼쪽 : 가장자리 길이 220mm 오른쪽 : 가장자리 길이 87mm
