FSSWM02

FSSWM02 Anechoic characteristics Evaluation System

  • 제품설명무반향 특성 평가 시스템
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
무반향 특성 평가 시스템

모델 번호 FSSWM02

특징

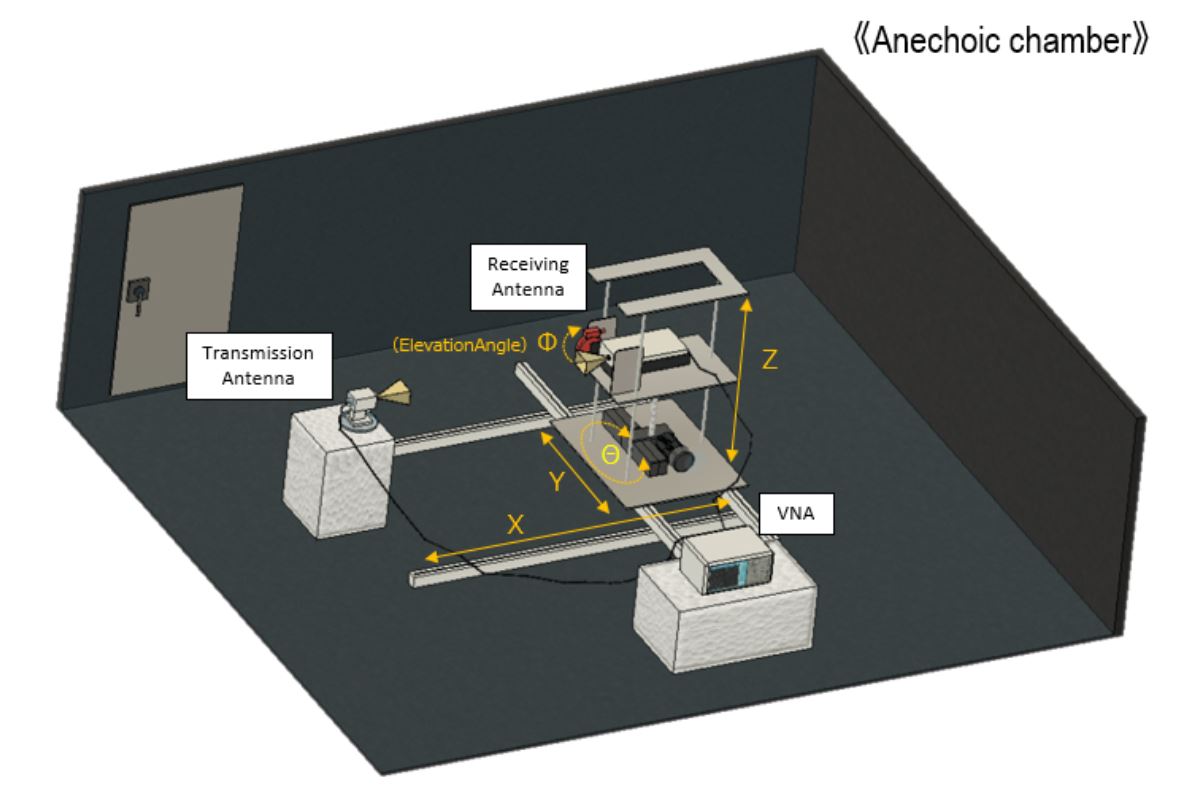

무반사실의 무반향 특성을 측정하는 시스템입니다.
수신 안테나는 전기적으로 상하좌우로 움직일 수 있으며 각도도 유연하게 조정하여 보다 정확한 평가를 할 수 있습니다.

구성



Specification

Part Details Quantity
스테이지 유닛
・X,Y,Z 전동 스테이지
・θ,φ수동 스테이지		 X,Y,Z 이동 폭:1m
피치:1mm
θ: 360°,10°피치
고도(φ): -60~90°, 10°pitch		 1개
드라이빙 스테이지용 소프트웨어   1 세트
혼 안테나 WR12, 게인 23dBi, 총 2개 1 세트
금속 도파관 스트레이트형 및 트위스트형(90°) WR-12 각 2개 총 4개 1 세트
전파 흡수 치료 탑패널과 밀리미터파 수신부 가공 및 부착 1 세트
VNA(밀리미터파 단면 포함) 별도로 준비 1 세트
