EES12-02
EES12-02 Emblem/Radar cover Evaluation System
- 제품설명엠블렘/레이더 커버 평가 시스템 [2-way]
- 제조사KEYCOM
- 원산지JAPAN
- 예상가격 견적문의
-
엠블렘/레이더 커버 평가 시스템[2-way]
모델 번호 EES12-02
모델 번호 EES12-02
특징
이 시스템은 대량 생산 라인에 적합한 EES12-01 의 단순화된 버전입니다.
엠블럼의 중심점을 수평으로 이동시켜 전송 감쇠량과 엠블럼의 기울기 각도를 직선으로 측정할 수 있습니다.
엠블럼 픽업, 측정, 원위치 복귀까지 전체 측정 프로세스를 자동화할 수 있어 생산 라인에 적합한 시스템입니다.
[옵션] 프론트 그릴 내부 반사 측정
자동차 레이더의 레이더파는 레이더 커버와 같은 프론트 그릴 내부 물체에 다중 반사되어 전방으로 방출됩니다. 그리고 다중 반사는 파도를 방해합니다.
따라서 이러한 반사량을 측정하는 것 또한 중요하며 KEYCOM은 측정 시스템을 옵션으로 제공할 수 있습니다.
관련 제품의 단순화된 차트
귀하의 요구에 맞는 시스템을 제안할 것이므로 부담 없이 문의하십시오!
(전송 감쇠 유형) | 1-Way | 2-Way |
---|---|---|
연구 개발을 위해 | EES04 | EES12-01 |
생산 라인용 | EES01A | EES12-02 |

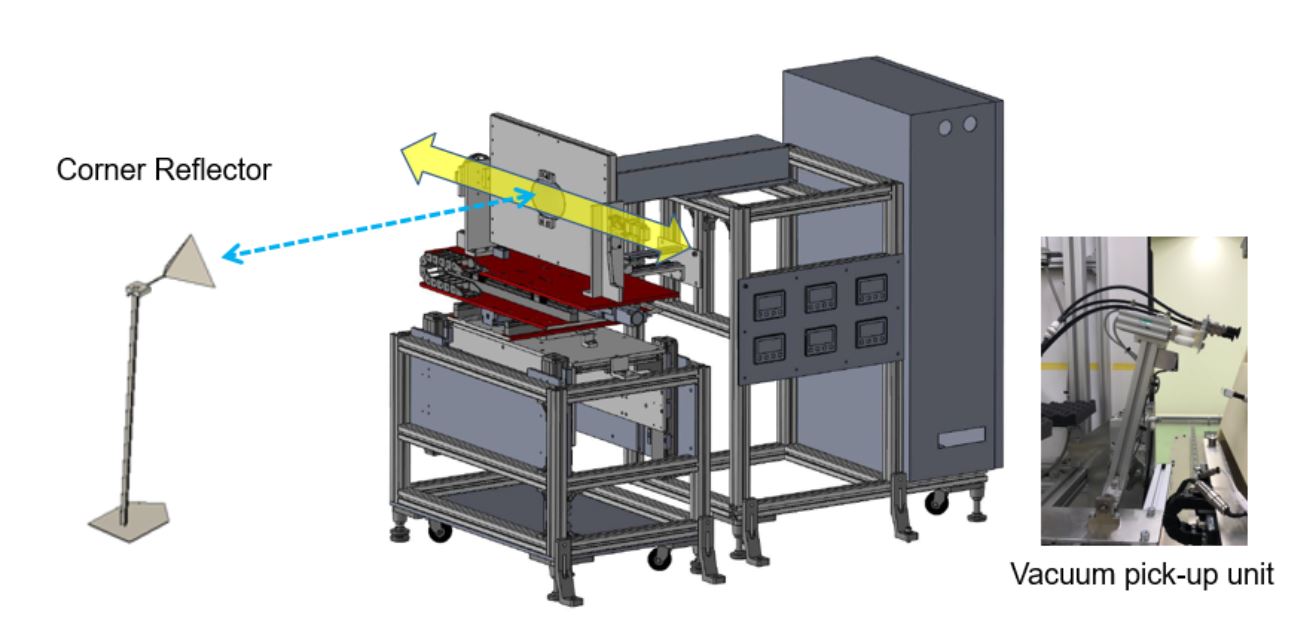

구성
회전 단계의 사양
Item | Specification |
---|---|
레이더 시스템 | FMCW 레이더 |
주파수 범위 | 76.5GHz, 79GHz(스위칭 방식) |
점유 대역폭 | 1GHz, 4GHz |
출력 파워 | 10dBm |
방위각 방향 이동량, 이동 단위 | ±55mm, 2mm 피치 |
출력 데이터 | 측정된 전송 감쇠의 원시 데이터 |
측정된 기울기 각도의 원시 데이터 | |
출력 파일 형식 | CSV |
