EES12-01

EES12-01 Emblem/Radar cover Evaluation System

  • 제품설명엠블렘/레이더 커버 평가 시스템 [2-way]
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
엠블렘/레이더 커버 평가 시스템[2-way]

모델 번호 EES12-01

시스템은 다음과 같은 경우에 엠블럼과 같은 샘플에 대한 각 조사점의 투과 감쇠 및 기울기 각도를 측정할 수 있습니다.

◐ 샘플이 임의의 방향으로 이동할 때(Azimath, Range, Elevation)
◐ 샘플이 수직 및 수평으로 회전할 때

[옵션] 프론트 그릴 내부 반사 측정

자동차 레이더의 레이더파는 레이더 커버와 같은 프론트 그릴 내부 물체에 다중 반사되어 전방으로 방출됩니다. 그리고 다중 반사는 파도를 방해합니다.
따라서 이러한 반사량을 측정하는 것 또한 중요하며 KEYCOM은 측정 시스템을 옵션으로 제공할 수 있습니다.

관련 제품의 단순화된 차트

귀하의 요구에 맞는 시스템을 제안할 것이므로 부담 없이 문의하십시오!

(전송 감쇠 유형) 1-Way 2-Way
연구 개발을 위해 EES04 EES12-01
생산 라인용 EES01A EES12-02

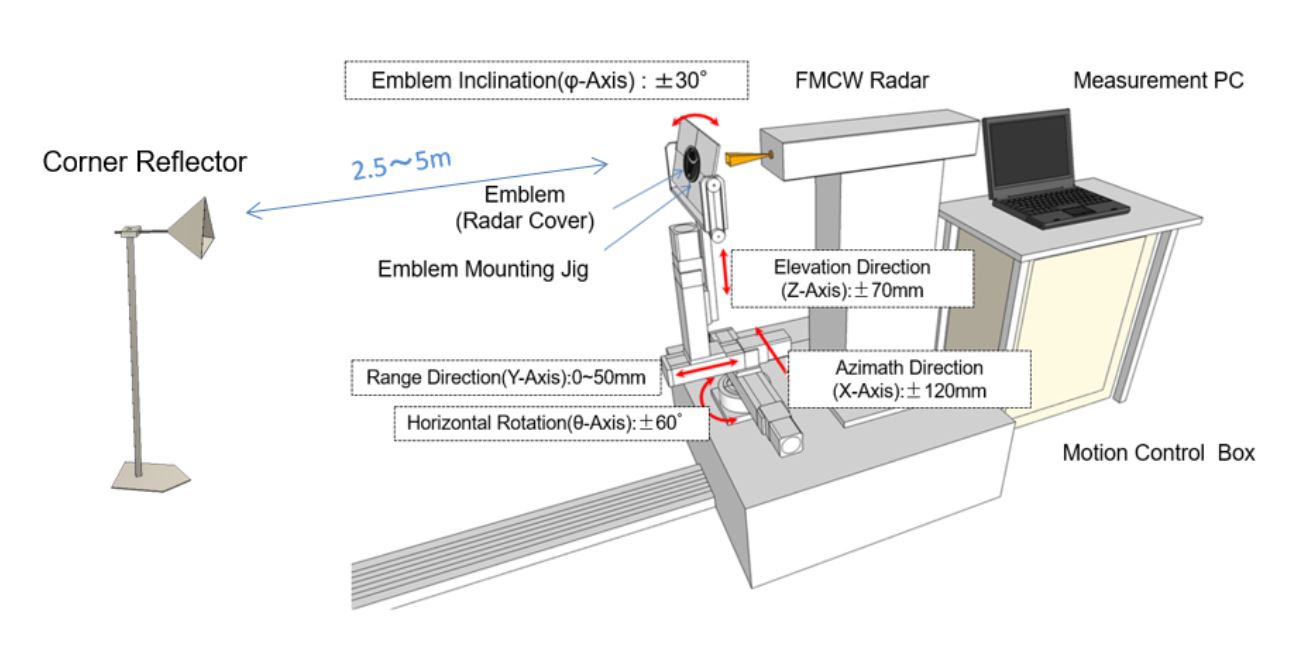

구성



Specifications

Item Specification Reference
레이더 시스템 FMCW 레이더
주파수 범위 76.5Ghz,79Ghz(스위칭형)
점유 대역폭 1GHz, 4GHz
출력 파워 10mW(일반)
범위 방향 이동량, 이동 단위 0 ~ 120mm, 최소 0.1mm 피치 Y축
방위각 방향 이동량, 이동 단위 -210 ~ +210mm, 최소 0.1mm 피치 X축
고도 이동량, 이동 단위 -85mm ~ +85mm, 최소 0.1mm 피치 Z축
기울기 이동량, 이동 단위 ±30°, 최소 0.1° 피치 φ축
엠블렘 회전 이동량, 이동 단위 ±60°, 최소 0.1° 피치 θ축
출력 데이터 측정된 전송 감쇠의 원시 데이터
측정된 기울기 각도의 원시 데이터
DBF로 추정된 빔 입사각 정확도의 원시 데이터
출력 파일 형식 CSV
