EES-01A

EES-01A Emblem/Radar cover Evaluation System

  • 제품설명엠블렘/레이더 커버 평가 시스템[1-way]
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
엠블렘/레이더 커버 평가 시스템[1-way]

모델 번호 EES-01A

특징

1. 레이더 정렬을 위한 빠른 평가 시스템(2초 이내)
◐범퍼, 엠블럼 또는 레이더 커버 뒤에 자동차 레이더 정렬
◐재료 특성 평가(삽입 손실 및 빔 기울기)

2. 양산 라인에 적용 가능
◐빠른 평가 성능이 우수하여 대량 생산 라인에서 사용할 수 있습니다.
◐연구개발에 관해서는 EES-04 를 확인하시기 바랍니다 .

[옵션] 프론트 그릴 내부 반사 측정
자동차 레이더의 레이더파는 레이더 커버와 같은 프론트 그릴 내부 물체에 다중 반사되어 전방으로 방출됩니다. 그리고 다중 반사는 파도를 방해합니다.
따라서 이러한 반사량을 측정하는 것 또한 중요하며 KEYCOM은 측정 시스템을 옵션으로 제공할 수 있습니다.

 관련 제품의 단순화된 차트

귀하의 요구에 맞는 시스템을 제안할 것이므로 부담 없이 문의하십시오!

(전송 감쇠 유형) 1-Way 2-Way
연구 개발을 위해 EES04 EES12-01
생산 라인용 EES01A EES12-02

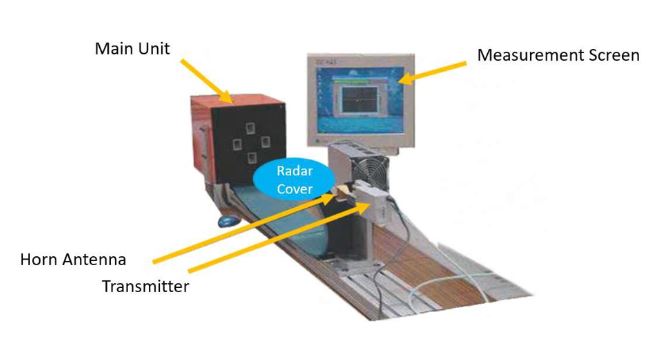

구성



Type name Product name Amount
SM5899 레이더 정렬 시스템(RAS) 1
VGA 모니터 1
RAS 고정 장치 1
재료 고정물 1

Specifications

주파수 범위 76 ~ 77GHz
작동 온도 0°C ~ 40°C
데이터 업데이트 속도 4Hz(250ms/포인트)
측정 각도 정밀도 ±0.1°
레이더 커버의 삽입 손실과 빔 기울기의 동시 측정 예

[옵션]
레이더 커버의 반사 감쇠 0 ~- 45dB

FMCW 레이더에 의한 측정 정밀도 향상

자동차 엠블럼 측정의 정밀도를 확보하려면 정상파를 줄이는 것이 매우 중요합니다. 그러나 엠블럼의 장착 각도로 인해 정상파가 발생하기 쉽습니다.

이에 키컴은 레이더 전송 방식을 CW에서 FMCW로 변경해 측정 정밀도를 높이는 데 성공했다.

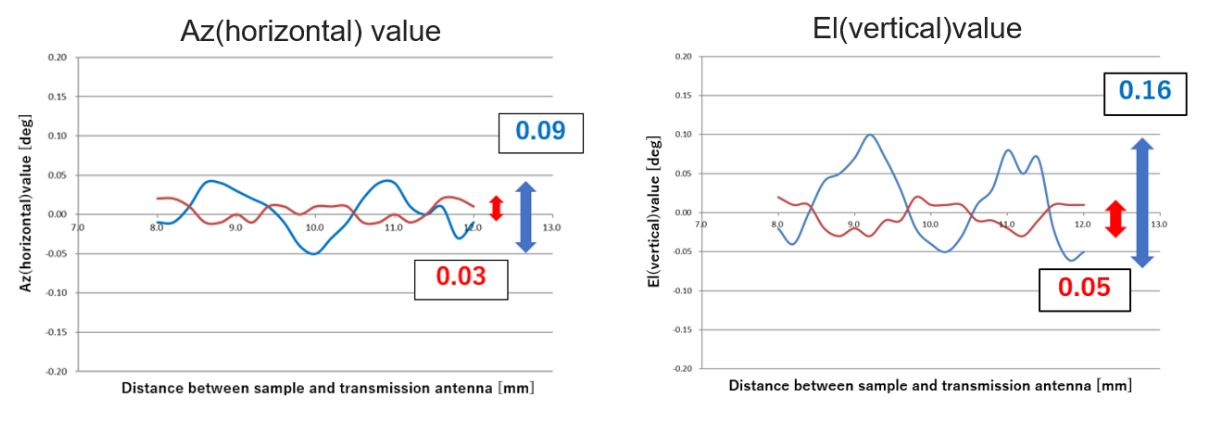

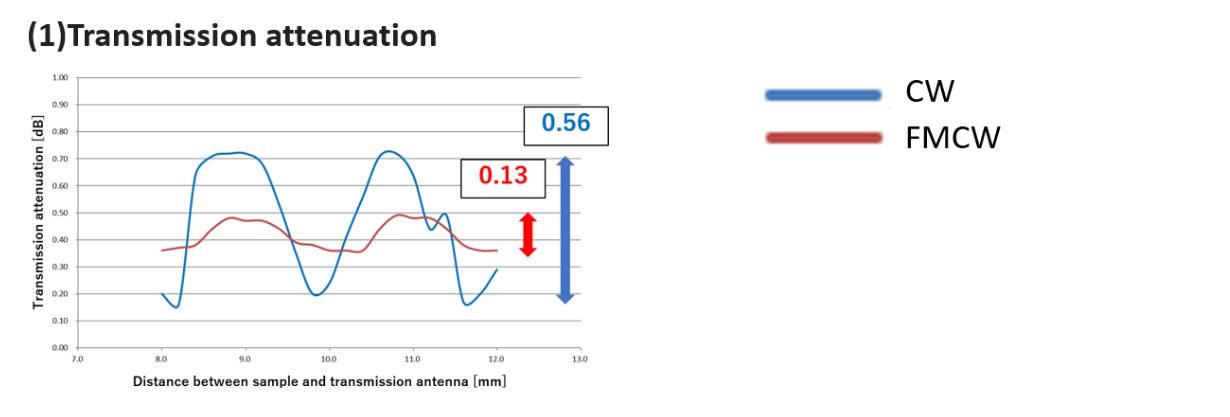

비교 전후 --- 측정값의 분산 (샘플: 폴리카보네이트, 두께 6mm)
