RAT05 In-Vehicle Radar Evaluation System

  • 제품설명차량 내 레이더 평가(측정) 시스템
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
차량 내 레이더 평가(측정) 시스템

모델 번호 RAT05

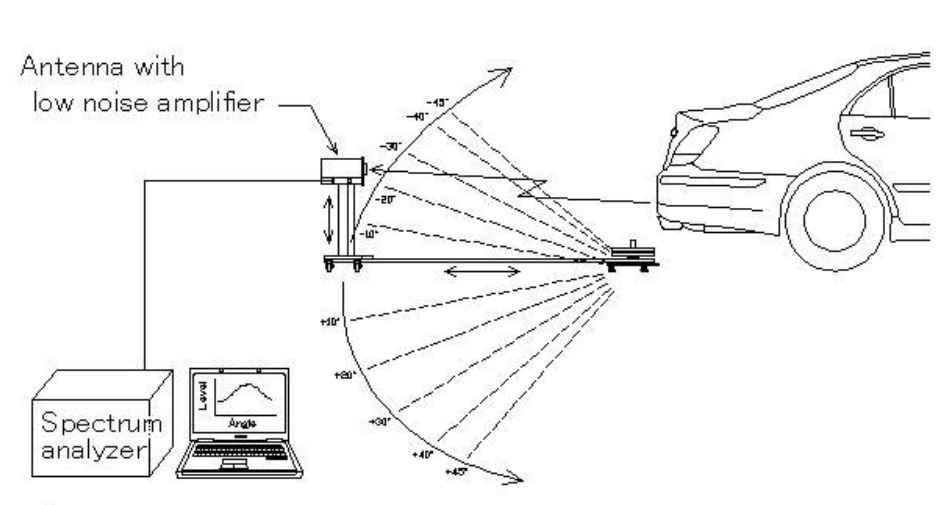

RAT05는 24GHz 또는 76GHz에서 작동하는 임펄스 레이더용 평가(측정) 시스템입니다.
레이더 탑재 시 전자파의 공간적 패턴도 측정한다.

구성

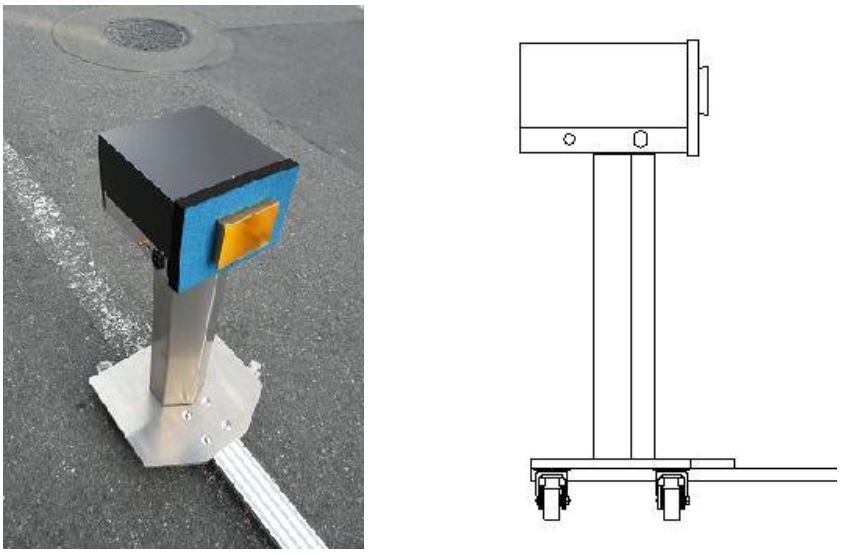

                                                                               안테나 고정대

모델 번호.

AS-02 안테나 고정대 받침점을 중심으로 좌우로 움직일 수 있습니다. (수동)
・거리 :2m ~ 3.5m
・높이 :0.5m ~ 0.8m
RE-24-01 24GHz용, 저잡음 증폭기가 있는 안테나 주파수 : 23 ~ 25GHz
・안테나 이득 : 23GHz
・저잡음 증폭기 : ＮF:3.5dB 이하
　　　　　　　　이득 : 60dB Typ
· 커넥터 : APC2.9(f)
· 전원 : 100V AC 2A 이하
RE-76-01 76GHz용, 저잡음 증폭기가 있는 안테나 주파수 : 75 ~ 77GHz
・방식 : 다운 컨버터 방식
・안테나 게인 : 23GHz
・저잡음 증폭기 : ＮF : 6dB 이하
　　　　　　　　게인 : 40dB Typ
・출력 : 100MHz ~ 2GHz
・커넥터 : SMA(f)
・전원 : 100V AC 2A 이하
CM06D-APC2.9(f)APC2.9(f)-3000(3m) DC~40GHz용, Flexible 동축 케이블 어셈블리
CM03A-SMA(f)SMA(f)f-3000(3m)
(76GHz 시스템용)		 DC~18.5GHz용, Flexible 동축 케이블 어셈블리
DMP-121 그래프 소프트웨어
SPEC-30G-01 ~30GHz의 경우 스펙트럼 분석기
SPEC-3G-01 ~ 3GHz의 경우 스펙트럼 분석기
Windows PC(프린터 포함) 요청 시 이용 가능 .
원하는 모델을 요청하세요.
