EES-03

EES-03 Radar Vertical Beam Misalignment Angle Sys

  • 제품설명레이더, 수직 빔 오정렬 각도 측정 시스템
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
레이더, 수직 빔 오정렬 각도 측정 시스템

모델 번호 EES-03

특징

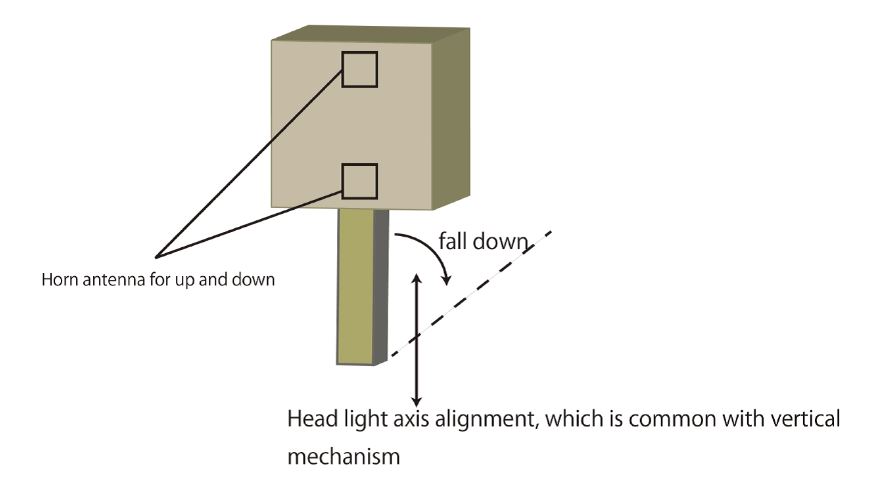

차량 전면의 수평 방향과 레이더 빔의 수직 방향 사이의 축 방향 어긋남을 관찰하면서 레이더 빔의 방향을 조정하는 시스템입니다.

레이더가 엠블럼 뒤에 있어 보이지 않는 경우에도 레이더의 높이를 감지할 수 있습니다.



특징

◐ 자동차 범퍼 주변의 레이더를 노리는 레이더.

Specifications

주파수 범위 76 ~ 81GHz
작동 온도 0° ~ 40°
데이터 업데이트 속도 4Hz(250ms/포인트)
측정 각도 정밀도 ±0.1°
삽입 손실과 빔 기울기의 동시 측정 예

측정 절차

1. 자동차의 레이더 전파를 방사
2. 디스플레이를 보면서 좌우, 상하의 레이더 전파의 오정렬을 중앙으로 이동

구경 측정

1. 자동차의 레이더 앞에 표준 송신기를 설정하고 이 레이더 조준 시스템 앞에 설정합니다.
2. 레이더 조준 시스템의 중심을 상하로 조정하여 자동차의 레이더 위치로 이동합니다.
3. 표시된 지점을 중앙으로 이동합니다.
4. 보정을 위해 표준 트랜스미터를 제거합니다.

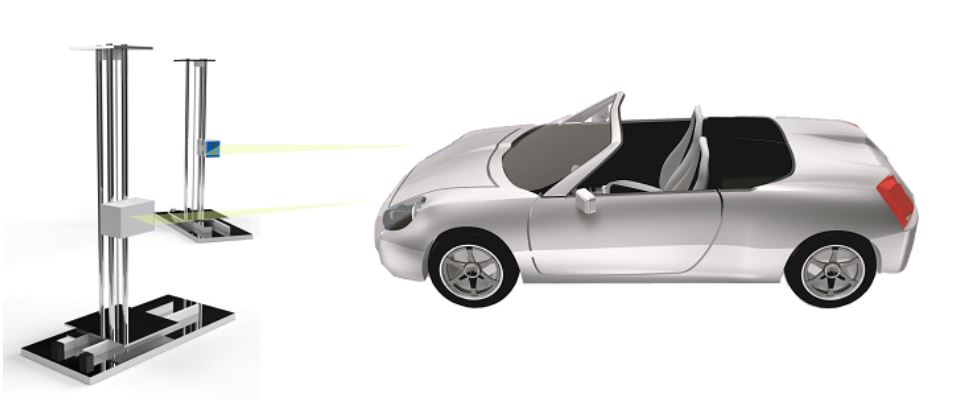

EES-03 시스템 구성 예
