RCS11 Imaging Radar (High-sensitivity type)

  • 제품설명이미징 레이더 (고감도형)
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
이미징 레이더(고감도형)

모델 번호 RCS11

특징

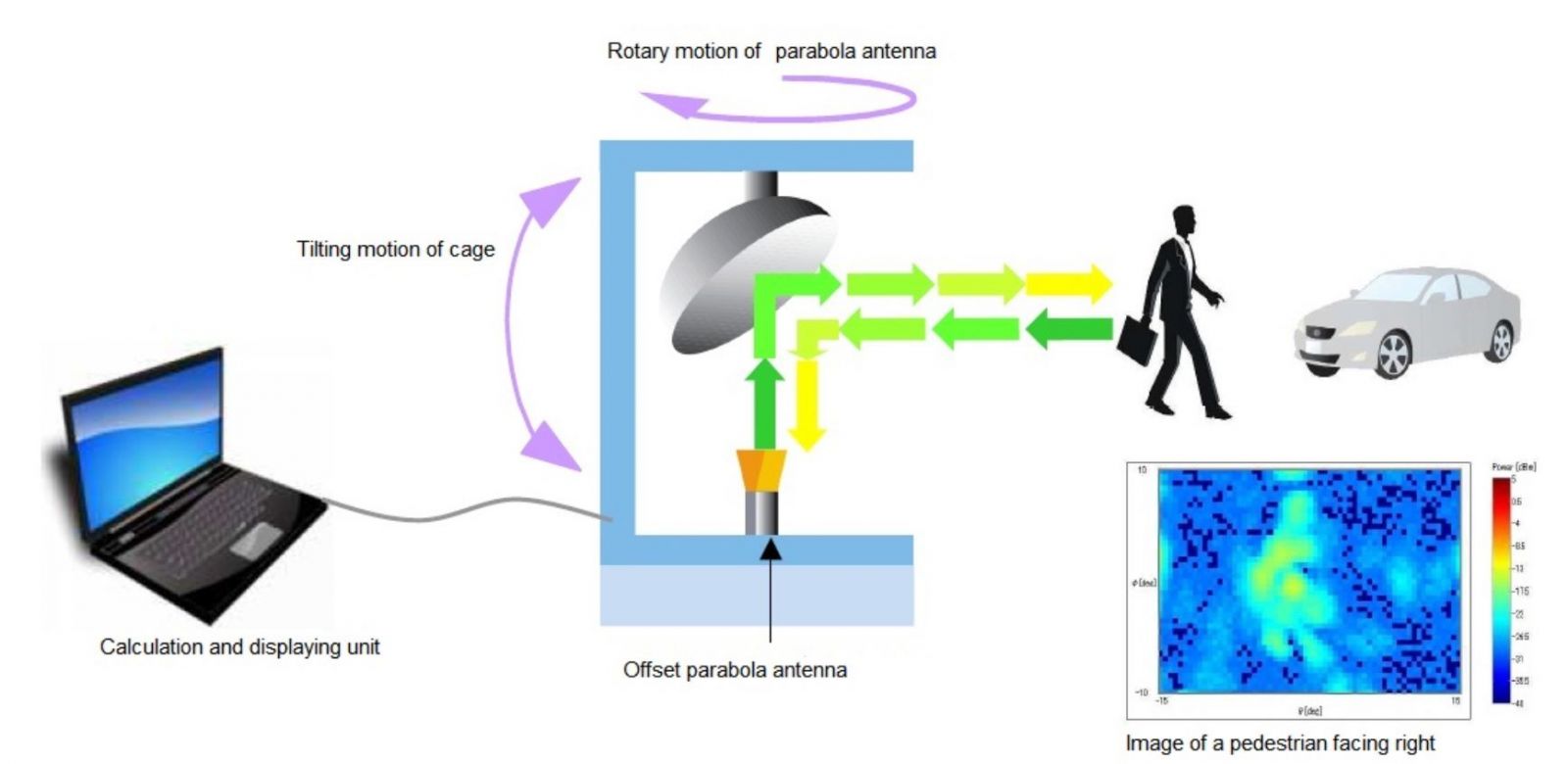

◐ 밀리미터파는 레이더에서 자동차나 인체 등의 표적에 미세하게 조사되어 그 반사(Radar Cross - Section, RCS)를 실시간으로 3D 영상으로 선명하게 시각화합니다.
◐ 이번 FMCW 모델은 이전 모델 (RCS05) 에 비해 20dB 이상 감도가 향상 되어 보다 디테일한 영상 촬영이 가능합니다.
◐ 또한 옵션 카메라를 사용하여 실제 영상과 가시화된 레이더 영상을 중첩하여 분석할 수 있습니다.　

구성



Item Details
Main 1 세트
전압 12VDC(± 10%), 5A 이하(AC 어댑터 포함)
외형 치수(H x W x D) 215 x 232 x 211mm(돌출부 제외)
무게 5kg
계산 및 표시용 소프트웨어 1 세트

주요 기능

◐ RCS(레이더 단면) 측정
◐ 표적의 실시간 이미징 애플리케이션(예: 침입자 모니터링)
◐ 레벨 미터(예: 사일로 컬렉션의 이미징)　

Specifications
　　
Item Details
Frequency 76.5GHz
전송 출력 ＋10dBm 이하
외형 치수(H x W x D) 215 x 232 x 211mm(돌출부 제외)
레이더 시스템 FMCW 레이더
수평 감지 각도 33°
수평 각도 단계 0.5°
각도 해상도 3°
수직 감지 각도 20° 10° 5° 0°
수직 감지 각도 2° 0.5° 1° 0.5° 0.5° -
화면 새로 고침 간격 0.9초 4초 0.8초 2초 0.7초 0.1초
감도(RCS10dBsm) 150m
거리 정확도 15cm
거리 분해능 1m
표시하다 ・화상
・물체 또는 폐쇄된 영역의 RCS
기록 ・2D 데이터
・3D 데이터

옵션

개요
고속 및 내진 옵션 외에도 레이더 이미징 이미지와 카메라 이미지를 오버레이하는 내장 카메라 옵션을 제공합니다.

Options Details
RCS11 OP-K RCS11용 고속 옵션
RCS11 OP-T RCS11용 내진(진동) 옵션
RCS11 OP-C RCS11용 내장 카메라 옵션(레이더 이미지와 카메라 이미지를 중첩하는 소프트웨어 포함)
기타 수평, 삼각대 마운트, 삼각대

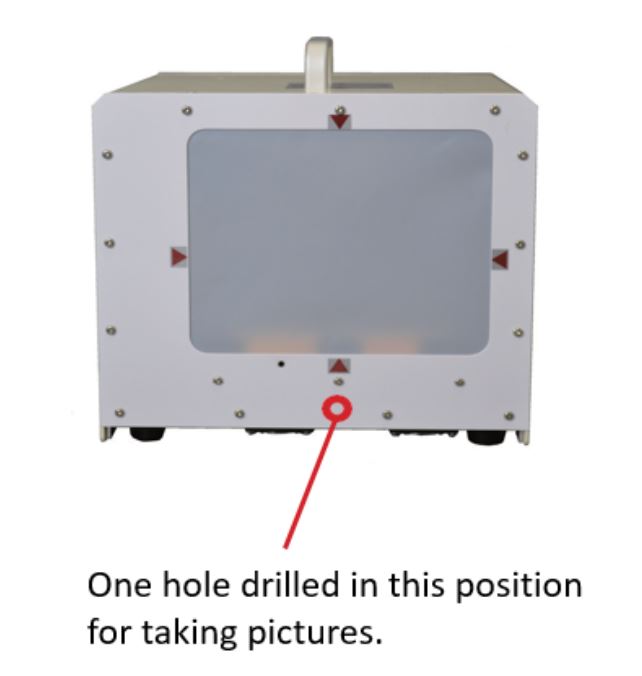

내장 카메라(RCS11 OP-C)


              내장 카메라 옵션을 사용한 사진 촬영의 예

고속 및 내진 옵션 외에도 레이더 이미징 이미지와 카메라 이미지를 오버레이하는 내장 카메라 옵션을 제공합니다.

Item Details
Resolution 1280 x 720(기본값)
OS 윈도우 10
Interface USB2.0

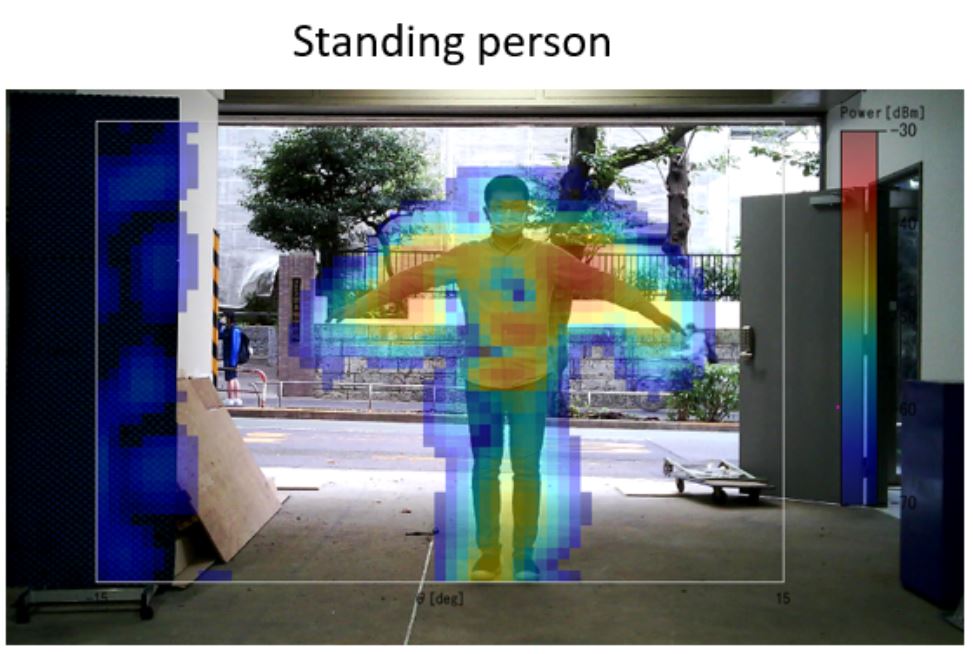

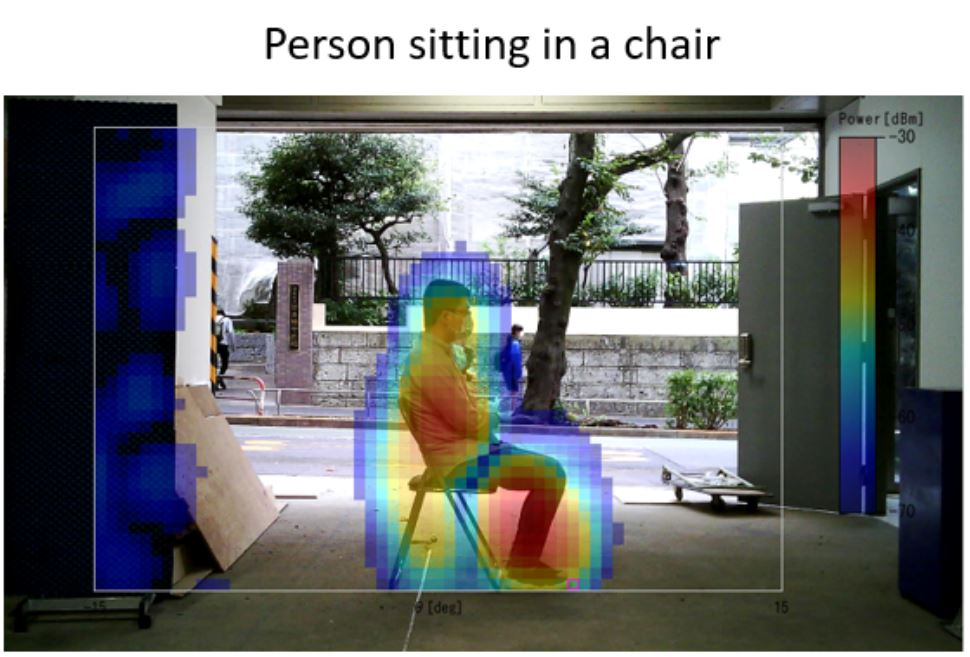

예 1. 사람

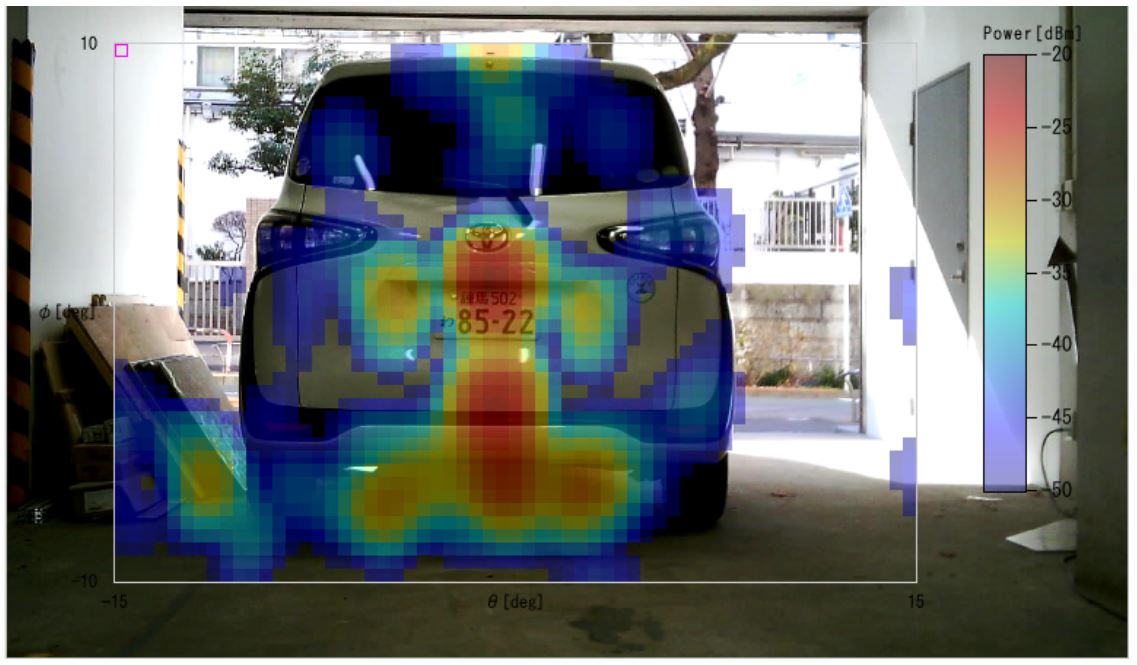

예 2. 자동차
