RTS - DM(Radar Test System Digital Delay)
디지털형 이동표적시스템
모델 번호 RTS-DM-3
디지털형 이동표적시스템
모델 번호 RTS-DM-3
디지털과 아날로그 기술을 결합한 보다 현실적이고 상세한 레이더 표적 시뮬레이션!
KEYCOM은 완전 디지털화된 레이더파 응답/반사 제어와 아날로그 기술을 결합하여 최단 거리 2m , 거리 분해능 15cm(25cm) 및 거리 변화에 따른 RCS 제어를 달성했습니다 .
기술 발전은 KEYCOM의 레이더 테스트 시스템을 훨씬 더 정확하고 기능적인 레이더 표적 시뮬레이터로 발전시켰습니다.
무빙 안테나 시스템 과 결합하여 전방에서 달리는 차량의 차선 변경 시뮬레이션을 수행할 수 있습니다.
구현하려는 시뮬레이션 테스트의 내용에 따라 시스템을 유연하게 사용자 지정할 수 있습니다. 언제든지 연락 주시기 바랍니다.
또한 EMI 테스트에 유용한 EMI 억제 제품(100kHz ~ 2GHz, 100v/m)을 제공합니다.
사용 사례
◐ 자동차 밀리미터파 레이더 평가용(R&D 및 생산 라인용)
◐ ADAS 시스템의 기능 평가용(ABS·PAS·CCS·LDS·LCAS 등)

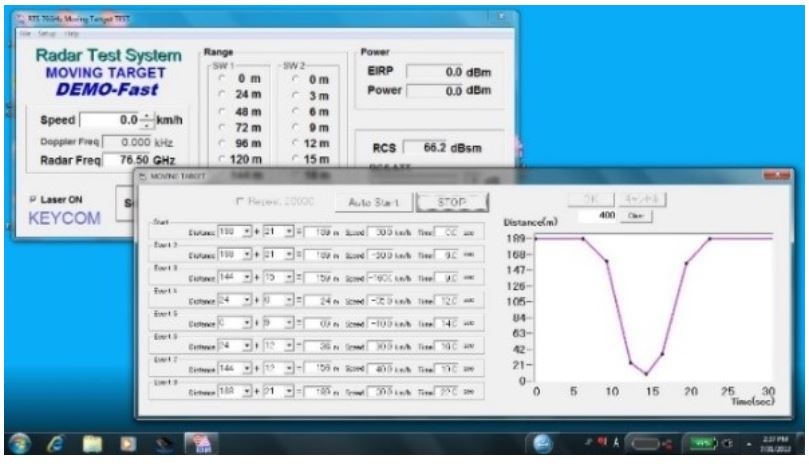

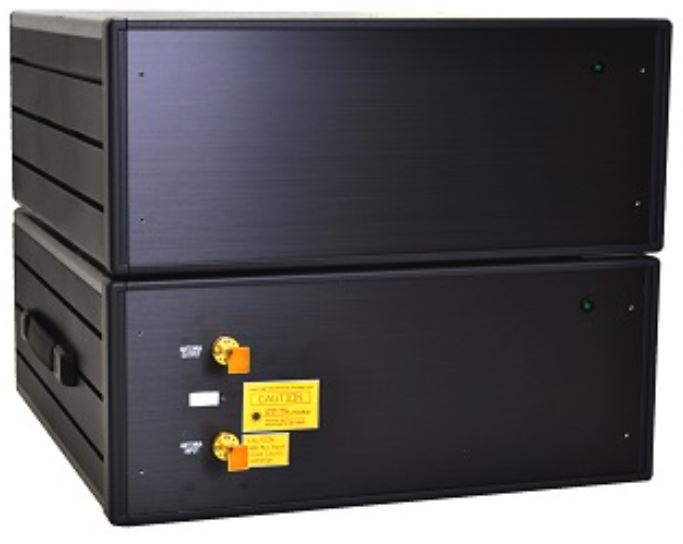

제품 외관
KEYCOM의 RTS로 테스트 수행 이미지

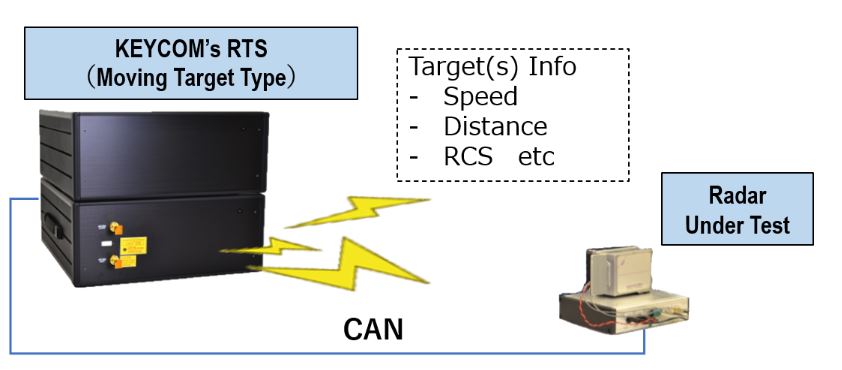

차량 내 레이더의 단독 테스트
목표물(앞차 등)의 상태정보가 전송되면 레이더가 실시간으로 목표물을 정확하게 탐지할 수 있는지 알아보는 가장 기본적인 차재레이더 테스트입니다.
RAT01(Fixed Target Type) 의 RTS 는 레이더의 기본 사양 검증에 충분하지만, 실제 주행 장면에서는 차량, 사람 등 전방에서 달리는 표적의 상대 속도와 거리는 시시각각 변한다.
따라서 보다 현실적인 시뮬레이션 테스트를 수행해야 하는 경우 이러한 이동표적형 RTS의 도입이 필수입니다.

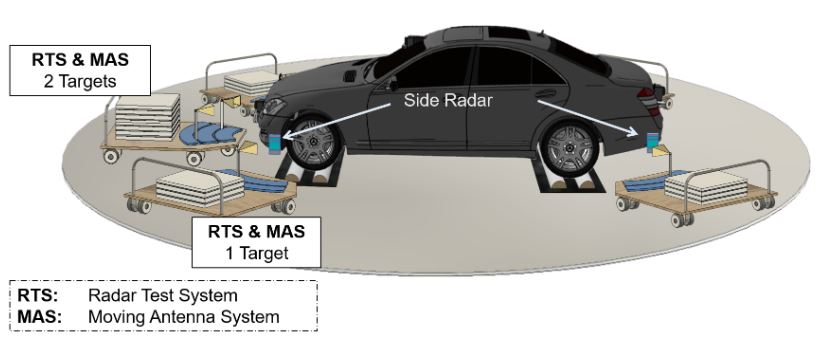

또한 목표물이 레인을 가로질러 수평으로 이동하는 경우 이동 안테나 시스템[옵션] 도 필요합니다.
ECU와의 연결 ---자동화 차량 개발에 필요한 고급 레이더 테스트
자율주행차 개발에 있어 자율주행차가 차량 내 레이더에서 획득한 정보에 실시간으로 적절하게 대응할 수 있는지 검증하는 것이 중요하다.
ECU(Electronic Control Unit)는 응답을 제어하는 역할을 하며, 보다 현실적인 테스트를 위해서는 테스트를 수행할 때 레이더가 ECU와 연결되어야 합니다.

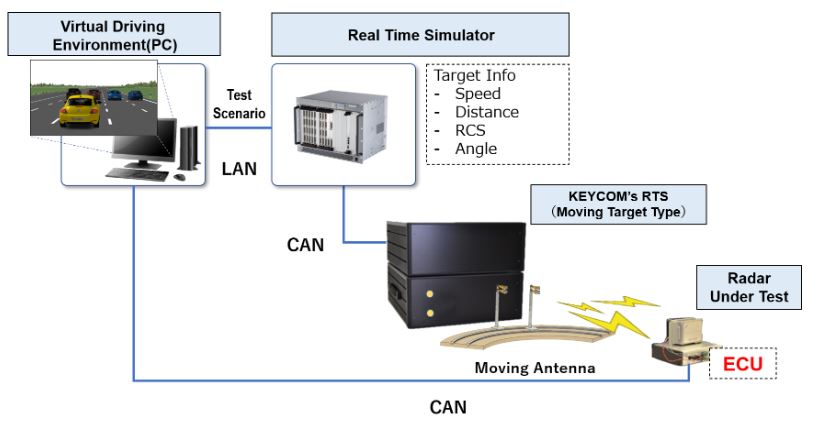

HILS(Hardware-In-the-Loop-Simulation)
실제 ECU가 실제 자동차에 탑재되어 있는 반면, HILS에서는 ECU의 프로그램이 주행 시뮬레이터에 연결되어 테스트를 수행합니다.
Carless 환경으로 인해 HILS는 반복적인 테스트가 가능하여 공간과 비용을 절약할 수 있습니다.
실내 차량 테스트
실제 자동차에 ECU(Electric Control Unit)를 탑재하고, 실제로 테스트를 위해 시동을 거는 방식이다. 실내에서 실시하는 가장 현실적이고 실용적인 레이더 테스트입니다.
Specifications
Model No. | ME7220DM-77G | ME7220DM-24G | ME7220DM-79G(아날로그) |
---|---|---|---|
주파수 범위 | 76GHz ~ 77GHz(700MHz/1GHz) | 24 ~ 25GHz | 76 ~ 81GHz(5GHz) |
거리 범위 | 1) 300m ~ 30m 2) 30m ~ 3.5m 3) 옵션 : min. 2m |
1) 300m ~ 30m 2) 30m ~ 3.5m 3) 옵션 : min. 2m |
300m ~ 2m |
거리 분해능 | 1) 15cm 2) 25cm |
1) 15cm 2) 25cm |
25cm |
속도 범위(속도 분해능) | ±300km/h(0.1km/h) | ±300km/h(0.1km/h) | ±300km/h(0.1km/h) |
안테나 범위 | -20dBsm ~ +30dBsm | -20dBsm ~ +30dBsm | -20dBsm ~ +30dBsm |
안테나 수 | 1 전송, 1 수신 | 1 전송, 1 수신 | 1 전송, 1 수신 |
타겟 이동 기능(*1) | 예 | 예 | 예 |
(*1) 목표물 이동 기능: 거리 및 도플러 속도를 변경할 수 있으며 목표물이 앞뒤로 이동하는 것을 시뮬레이션할 수 있습니다. RCS(반사 강도의 자동 변환)를 제어할 수 있습니다.
KEYCOM의 장점
KEYCOM은 글로벌 자동차 제조사 및 레이더 제조사의 의견을 반영하여 시스템 품질을 향상시키기 위해 20년 가까이 RTS 개발에 참여해 왔습니다.
복잡한 고급 테스트 환경에서 효과적으로 작동하는 RTS
HILS 및 실제 차량 테스트를 위한 환경을 구축할 때 RTS만 제대로 작동하는 것만으로는 충분하지 않습니다.
RTS는 실시간으로 운전 시뮬레이터 및 섀시 동력계와 같은 다른 하드웨어 및 소프트웨어와 원활하게 연동되어야 합니다.
그런 점에서 키컴은 HILS, 실차 테스트 등 첨단 레이더 테스트 환경을 제안하고 납품한 경험이 많습니다.
그 결과 KEYCOM의 RTS는 본격적인 테스트 환경에 적합한 우수한 안정성과 유연성, 호환성을 실현하였습니다.
자율주행 토털 테스트 환경 구축 강력 지원
위의 경험을 바탕으로 RTS를 단독 제품으로 제공할 수 있을 뿐만 아니라 파트너사와 협력하여 자율주행 구현을 위한 토털 테스트 환경 구축을 제안합니다.
