RAT09 Radar Target Simulator

  • 제품설명충돌 회피용 레이더 표적 시뮬레이터 레이더(단거리) 수동 레이더 테스트 시스템(수동 RTS) - 24GHz, 76.5GHz, 79GHz
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의

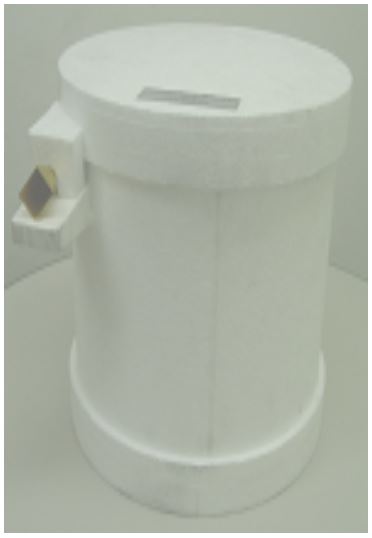

충돌 회피용 레이더 표적 시뮬레이터 레이더(단거리)
수동 레이더 테스트 시스템(수동 RTS) - 24GHz, 76.5GHz, 79GHz

모델 번호 RAT09

이것은 유전체 도파관을 사용하는 패시브 레이더 테스트 시스템으로, 원자 도파관에 비해 주파수 의존도가 낮고 삽입 손실이 적습니다.

이 기능은 보다 효율적이고 효과적인 레이더 표적 시뮬레이션을 가능하게 합니다.

79GHz용, 76.5GHz용, 24GHz용의 세 가지 유형을 사용할 수 있습니다.



keycom은 어떻게 효율적이고 효과적인 사용하기 쉬운 레이더 표적 시뮬레이터를 구현합니까?

◐ 전파 모드는 TEM 모드이며 지연 시간에 주파수 응답이 거의 없습니다.
◐ 금속 도파관에 비해 삽입 손실이 적고, 저이득 안테나로도 원하는 레이더 단면적을 얻을 수 있다.
◐ 낮은 이득 안테나로도 원하는 레이더 단면적을 얻을 수 있습니다.
◐ 금속 도파관 방식보다 안테나를 작게 만들 수 있어 안테나에서 발생하는 원치 않는 반사를 줄일 수 있습니다.
◐ 지연선 부분은 비금속이며, 지연선 부분에서 레이더에 악영향을 미치는 원치 않는 반사가 적습니다.
◐ 움직이는 부품이 없어 고장이 적습니다.
◐ 작업이 필요하지 않으며 밀리미터파 레이더가 장착된 자동차 조립 라인에 이상적입니다.

Specifications

79GHz
Frequency 79GHz±2GHz
지연 거리 Xm X:0.5~40
지연 라인 유전체 도파관
타겟 시뮬레이션 방법 지연 라인 끝 단락
RCS 영역 0.4m^2 @79GHz 조건: 공간거리 2m, 지연선 지연거리 8m, 주파수 79GHz
불필요한 반사 레벨 단락된 끝에서 반사에 대해 -40dB 미만 조건: 단락 종료 전 5m 및 단락 종료 사이
지연선 수용 공간의 치수 Φ300mm×300mm(H) 이하
안테나 이득 30dBi @76.5GHz
안테나 편파 0°, 45°(오른쪽 또는 왼쪽 선택 가능)
안테나 조준 시프트 2° 미만

76.5GHz
Frequency 76.5GHz±1GHz
지연 거리 Xm X:0.5 ~ 40
지연 라인 유전체 도파관
타겟 시뮬레이션 방법 지연 라인 끝 단락
RCS 영역 0.4m^2 @76.5GHz 조건: 공간거리 2m, 지연선 지연거리 8m, 주파수 76.5GHz
불필요한 반사 레벨 단락된 끝에서 반사에 대해 -40dB 미만 조건: 단락 종료 전 5m 및 단락 종료 사이
지연선 수용 공간의 치수 Φ300mm×300mm(H) 이하
안테나 이득 30dBi @76.5GHz
안테나 편파 0°, 45°(오른쪽 또는 왼쪽 선택 가능)
안테나 조준 시프트 2° 미만

24GHz
Frequency 23.5GHz ~ 29.5GHz
지연 거리 Xm X:0.5 ~ 40
지연 라인 유전체 도파관
타겟 시뮬레이션 방법 지연 라인 끝 단락
RCS 영역 0.4m^2 @24.15GHz 조건: 공간거리 2m, 지연선 지연거리 8m, 주파수 24.15GHz
불필요한 반사 레벨 단락된 끝에서 반사에 대해 -40dB 미만 조건: 단락 종료 전 5m 및 단락 종료 사이
지연선 수용 공간의 치수 Φ800mm × 410mm(W)
안테나 이득 19dBi @24.15GHz
안테나 편파 0°, 45°(오른쪽 또는 왼쪽 선택 가능)
안테나 조준 시프트 1° 미만

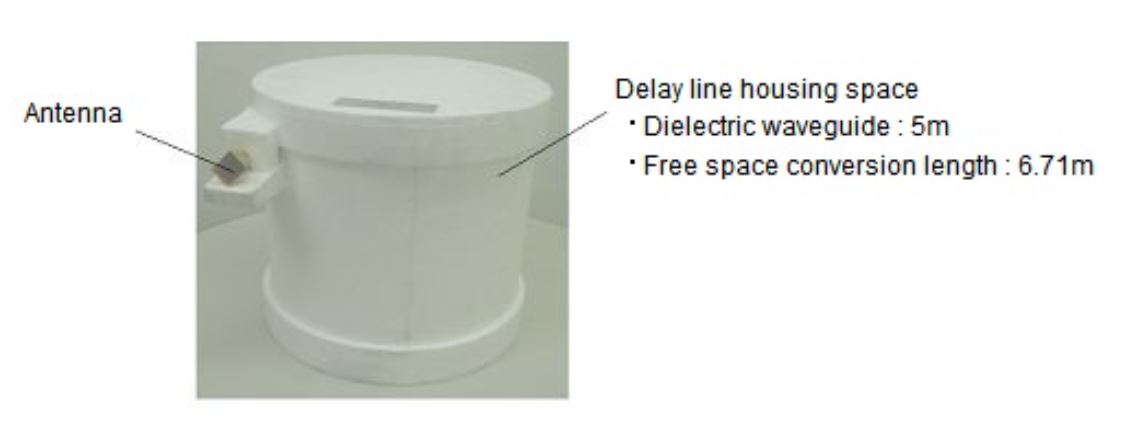

구성



실제 측정 데이터

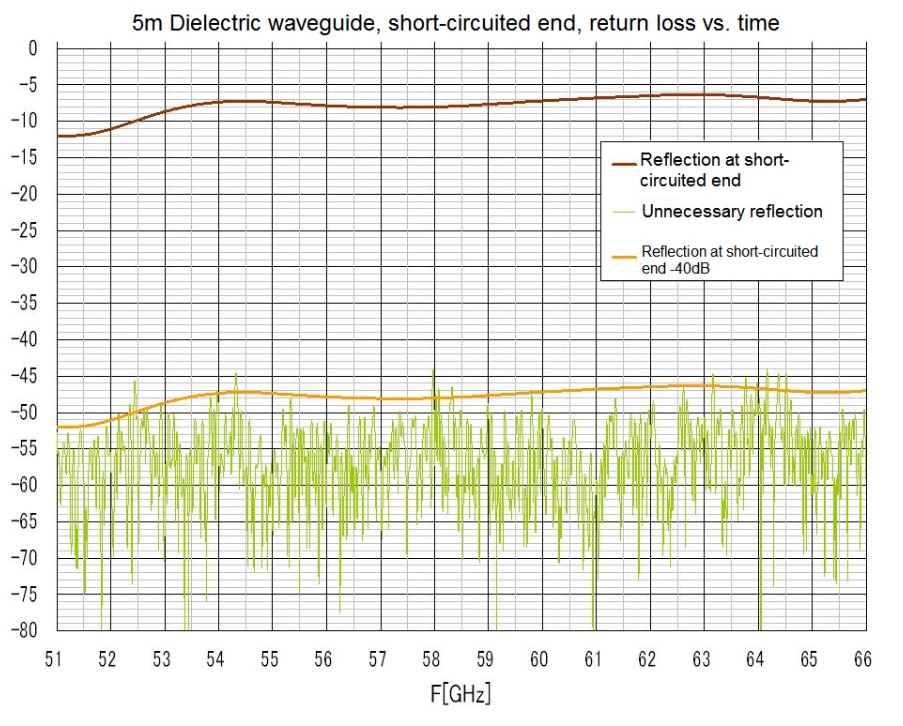

주파수 범위 60-66GHz, 벡터 네트워크 분석기(안테나 제외)

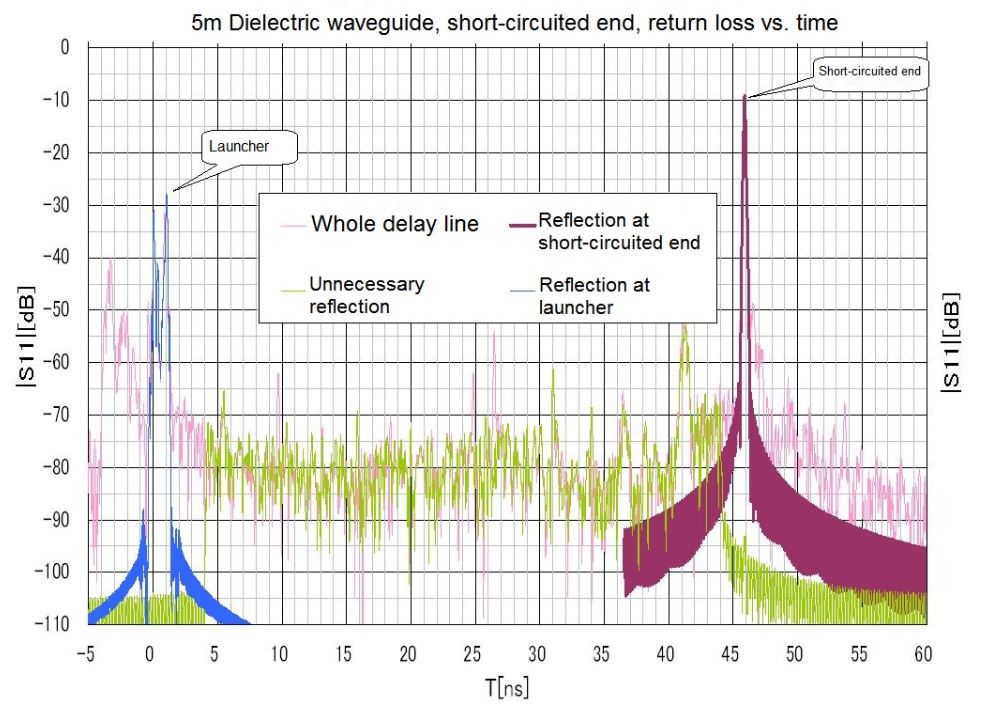

시간 응답



주파수 응답



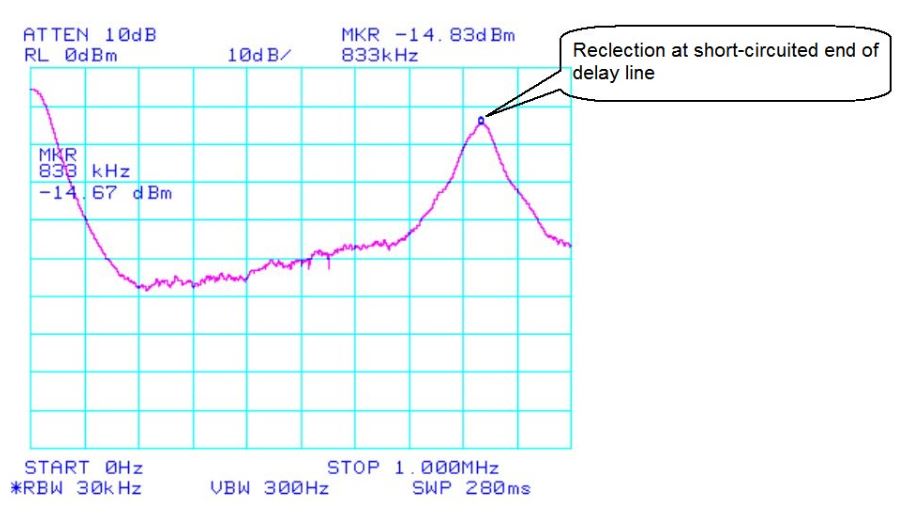

 주파수 범위 60-66GHz, FMCW 레이더


주문 정보

요청 사양에 대해서는 KEYCOM 담당자에게 문의하십시오.

Frequency Model No.
79GHz PRES-79G-20m-RCS-03
PRES-79G-20m-RCS-03-A*
76.5GHz PRES-76.5G-8.0m-RCS-03
24GHz PRES-24.15G-8.0m-RCS-03

*-A(옵션): 파워미터 설치용 플랜지 포함
