RAD75 94GHz Pulse-Type Weather Radar

  • 제품설명94GHz 펄스형 고감도 기상 레이더
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
94GHz 펄스형 고감도 기상 레이더

모델 번호 RAD75

특징

◐ 위성 EarthCARE(Earth Clouds, Aerosols, Radiation Explorer)에 탑재된 구름 레이더의 점검에 사용 (관측 감도는 위성 EarthCARE에 탑재된 레이더보다 10dB 더 높거나 더 높습니다.)
◐ 이 장비는 밀리미터파(94GHz 대역) 기상 레이더입니다. 광학적 방법으로는 어려운 안개와 연기를 투과할 수 있습니다.
◐ Low time side-lobe.

Specifications

Frequency 94.09GHz
레이더가 차지하는 대역폭 10MHz
전송 전력 1.5kW, 전력 증폭기(EIK)
전송 펄스 폭 0.5μsec, 1μsec, 2μsec
안테나 방식 오프셋 포물선
편광파 선형 편파
안테나 이득 55dBi 이상
측엽 수준 -25dB 이하
안테나 스캔 없음(수직 위쪽)
펄스 간격 3836 ~ 10000Hz
수신 다이내믹 레인지 60dB 이상
최소 관찰 에코 레벨 -40dBZ 이하(1초 적분 시 @15km)
최대 감지 거리 20000m
거리의 샘플링 간격 150m
도플러 속도 측정기능 사용 가능(펄스 쌍 및 FFT)

구성

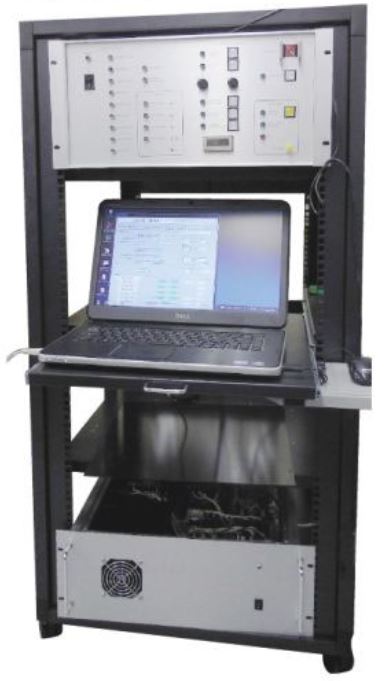

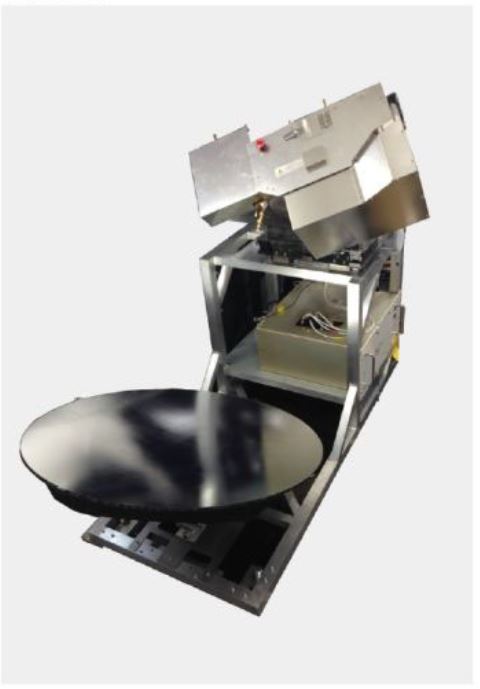

     Main Unit                                                                    Cotroller
