RCS20

RCS20 Synthetic Aperture Imaging Radar

  • 제품설명합성 조리개 이미징 레이더
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
합성 조리개 이미징 레이더

모델 번호 RCS 20

특징

합성 조리개 방식으로 기존의 영상 레이더 에 비해 초고화질 영상을 획득할 수 있습니다 .

FMCW 방식이라 감도도 우수하다.

내장된 카메라를 사용하면 레이더로 획득한 이미지를 카메라 이미지에 중첩할 수 있습니다.



사용 사례

◐ RCS(레이더 단면) 측정
◐ 반사가 대상에서 오는 위치를 찾기 위한 분석입니다.
◐ 벽에 있는 금속 및 기타 물체 감지

이미징 레이더와의 비교

Synthetic Aperture Imaging 레이더의 장점은 시간이 지남에 따라 고정된 물체를 스캔하여 더 높은 해상도의 이미징을 제공한다는 것입니다.

반면에 이미징 레이더는 거의 실시간으로 움직이는 물체를 이미징하는 데 특히 강력합니다.

각 제품의 특징은 다음과 같습니다.

  합성 조리개 이미징 레이더 이미징 레이더
측정 대상 고정 물체 움직이는 / 정지된 물체
측정 시간 100초 거의 실시간
이미징 정의 더 높은 분해능
(각 분해능: 약 0.6°) 		고해상도
(각해상도: 약 3°)
수직 스캔 범위 30° 20°
　 　　

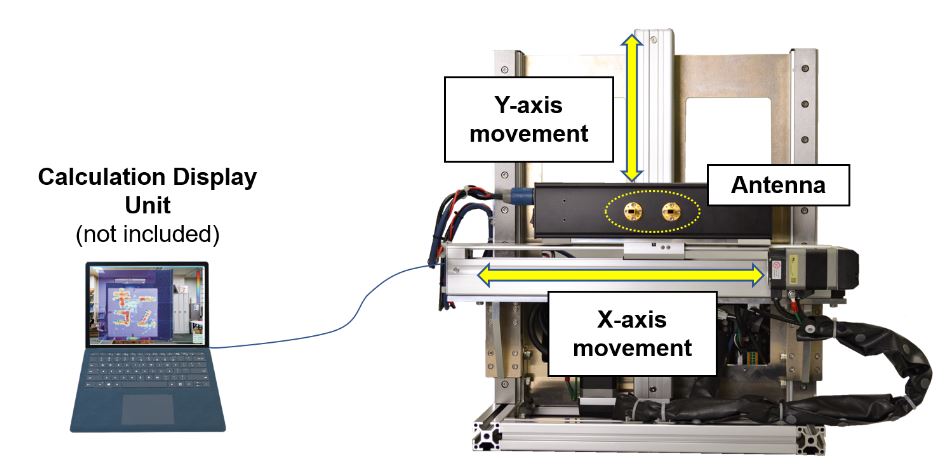

구성



Item Details
본체 1 세트
전압 100 ~ 240V, AC 50/60Hz
전력 소비 100W 이하
크기 460 x 445 x 280(mm) *돌출부 제외
무게 17kg
계산 표시 소프트웨어 1 세트

측정 예

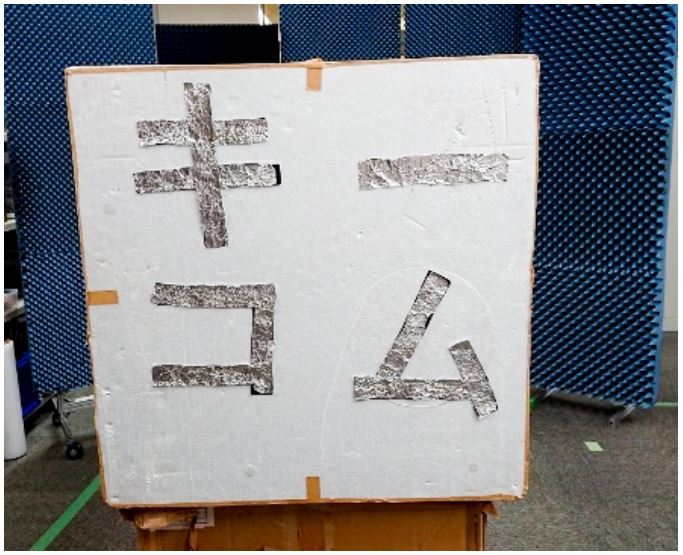

표적

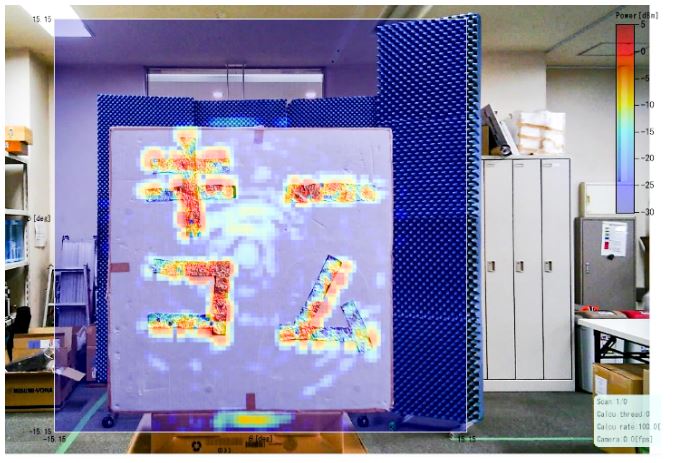

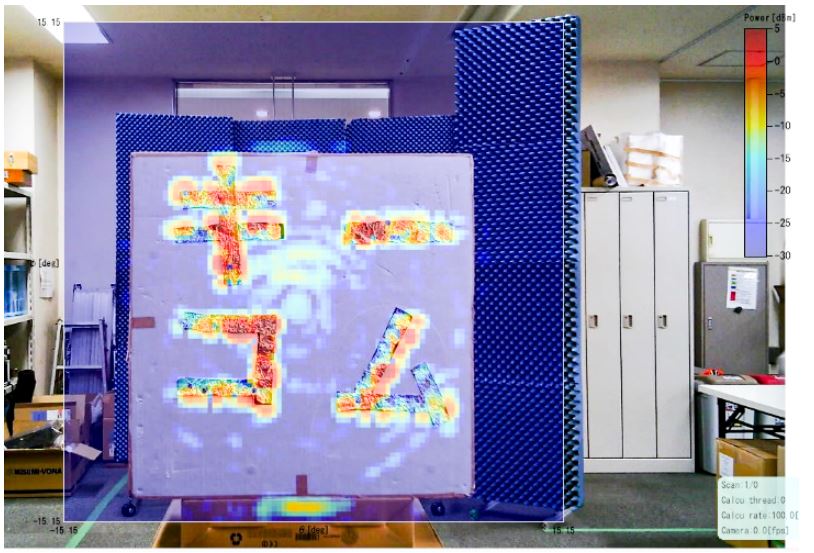

합성 조리개 이미징 레이더

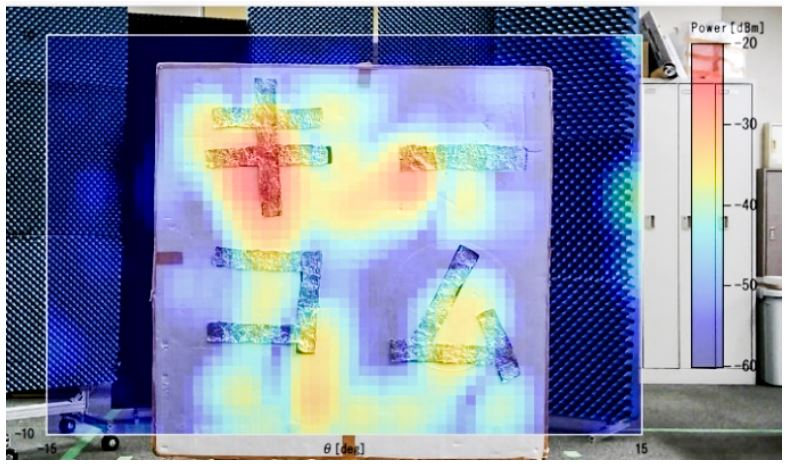

이미징 레이더


Specifications

Item Details
Frequency 76.5GHz
전송 출력 ＋10dBm
레이더 시스템 합성 조리개 FMCW 레이더
표적 고정 물체
수직 / 수평 감지 각도* 30°
각도 단계* 0.3°
각도 해상도* 0.6°
측정 시간* 100sec
별도의 계산시간이 필요합니다. (표준 설정에서 약 20초)
최대 감지 거리 150m(@10dBsm)
거리 정확도 0.15m
거리 분해능 1m
Display ・화상
・물체 또는 폐쇄된 영역의 RCS
Record ・2D 데이터
・3D 데이터
내장 카메라 해상도 1600 X 1200(기본값)

*표준 설정의 경우 소프트웨어로 조정할 수 있습니다.

 토픽：촬영 결과로 나타난 KECOM 전파 흡수체의 우수한 품질

다음 이미지는 (1) 다른 회사에서 만든 전파 흡수 장치와 (2) KEYCOM에서 만든 전파 흡수 장치로 Synthetic Aperture Imaging Radar로 촬영한 것입니다.

이미징 이미지의 색상이 파란색에 가까울수록 흡수체는 합성 조리개 이미징 레이더의 레이더파를 더 효과적으로 흡수합니다.

이 이미징 결과는 Keycom의 전파 흡수 장치의 높은 품질을 확인시켜줍니다.

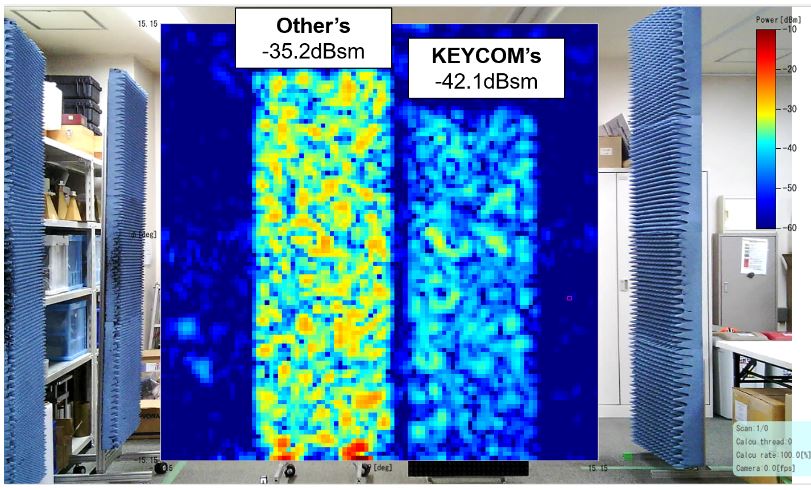

전파 흡수체 측정 결과 비교
◐ 합성개구레이더로부터 4m 떨어진 곳에 전파흡수체를 설치하고 첨두 RCS를 측정하였다.
◐ 측정 결과 키컴이 만든 전파흡수체의 피크 RCS가 타사보다 7dB 낮은 것으로 나타났다.
'
측정 대상 전파 흡수체


합성 조리개 레이더에 의한 측정 결과
