SEM01 Coaxial Tube Type Shield Effect Measurement

  • 제품설명차폐효과 측정장치, 동축 관형(10.0kHz ~ 18.0GHz)
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
차폐효과 측정장치, 동축관형(10.0kHz~18.0GHz)

모델 번호 SEM01

SEM01은 ASTM D4935(및 이전 표준 ES7)를 준수하며 고정밀 평면파로 차폐 효과를 측정할 수 있습니다.

◐ 100dB 이상의 동적 범위(VNA에 따라 다름)
◐ 152D, 39D, 20D 및 GPC7 동축 유형.
◐ 데이터를 Excel 형식으로 저장하여 그래프로 재현 가능



접합 기준

ASTM D4935, ASTM ES7 등

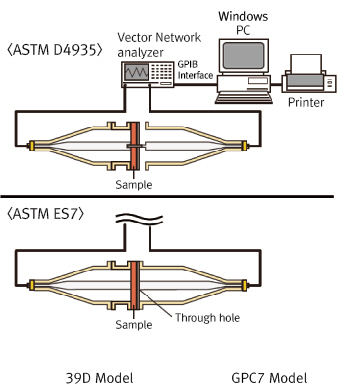

구성



데이터 예

측정 지그: S-39D-ES7, 다이내믹 레인지



주문 정보(부품 번호 또는 요청 사항을 알려주십시오)

Part No Product Name Details
S-152D-ES7 실드 효과 측정 키트 12 ~ 800MHz(ASTM ES7)
S-39D-D4935 실드 효과 측정 키트 45M ~ 3GHz(ASTM D4935)
S-39D-ES7 애드온 실드 효과 측정 키트 ( 애드온 키트 ) 10kHz ~ 3GHz(ASTM ES7)
S-GPC7 실드 효과 측정 키트 500M ~ 18GHz(ASTM D4935, ASTM ES7)
C-39D-D4935 39D 샘플 펀칭 장치 ASTM D4935의 경우
C39D-ES7 39D 샘플 펀칭 장치 ASTM ES7의 경우
CGPC7-D4935 GPC7 샘플 펀칭 장치 ASTM D4935의 경우
CGPC7-ES7 GPC7 샘플 펀칭 장치 ASTM ES7의 경우
DMP-11 측정 소프트웨어
GP-01 GPIB 케이블
윈도우 PC 윈도우 PC

배송 패키지 크기

측정 키트 대략적인 치수, 무게(변경될 수 있음)
S-39D 1set W600xD300xH400mm, 10kg
S-GPC7 1set W380xD320xH280mm, 3kg
