DPS02

DPS02 Ellipsometry Method

  • 제품설명Ellipsometry 방법, 유전 상수 및 투자율 측정 시스템(Dk/Df)
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
Ellipsometry 방법, 유전 상수 및 투자율 측정 시스템(Dk/Df)

모델 번호 DPS02

이 시스템은 스칼라 측정을 위해 설계되었기 때문에 값비싼 벡터 네트워크 분석기가 필요하지 않습니다.

그것은 샘플에 의해 반사된 편광의 진폭 값의 변화를 측정한 다음 복소 상대 유전율과 복소 투자율을 계산합니다.

Coaxial이나 Waveguide Type과 달리 Fixture에 시료가 캡슐화되어 있지 않아 Air Gap에 의한 오차가 발생하지 않습니다.

작은 크기에도 불구하고 렌즈가 안테나에 부착되어 있기 때문에 평면파로 샘플을 측정할 수 있어 높은 측정 정확도를 제공합니다.

샘플은 안테나 근처에 배치할 수 있기 때문에 기존 시스템보다 작을 수 있습니다.
필요한 주파수에서 εr' 및 μr을 측정할 수 있습니다.



 Specifications

Item Details
Frequency 26.5 ~ 110GHz
εr', μr 1.05 ~ 50, 정확도 ±7%
εr'', μr'' 0.01 ~ 10, 정확도 ±15%
표본의 크기 100mm × 200mm 이상
샘플 두께 20mm 미만

‧측정 빈도가 높을수록 샘플의 크기가 작아질 수 있습니다.

Model No.

Name Specifications Model No
본체 렌즈, 렌즈 고정 프레임, 안테나 고정 프레임, 안테나 고정 스탠드, 캘리브레이션용 메탈 보드 LAF-18A
안테나(도파관 연결형)
2세트 필요		 WR-10형(75 ~ 110GHz) RH10R23
WR-15 유형(50 ~ 75GHz) RH15R23
WR-22형(33 ~ 50GHz) RH22R23
안테나(동축선 연결형)
2세트 필요		 WR-28 유형(26.5 ~ 40GHz) RH28S23SMA(f)7
안테나 회전부 2세트, 제어 시스템   AR-01
Eripsomestore 방법, 제어 및 계산 소프트웨어   DMP-72
밀리미터파용 케이블, 어댑터
윈도우 PC, 프린터 요청 시 이용 가능 .
원하는 모델을 요청하세요.
스칼라 네트워크 분석기
GPIB 인터페이스   GP-01
　

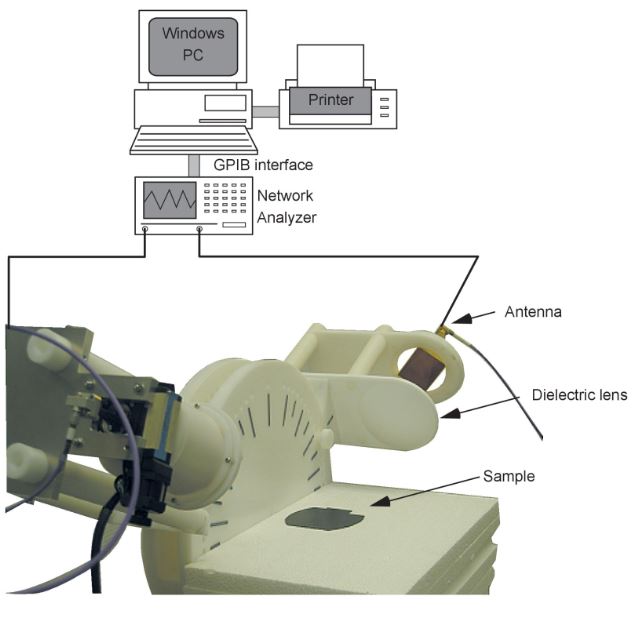

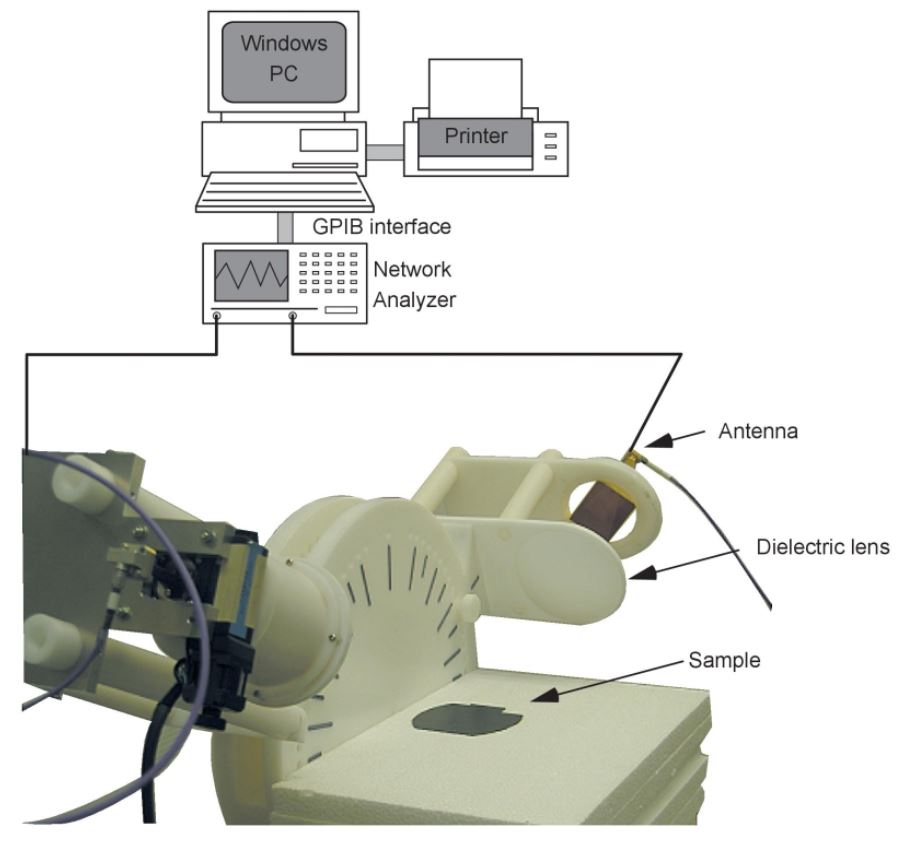

구성
