DPS22

DPS22 Angle of Incidence Change Method

  • 제품설명입사각 변경 방법 유전 상수, 유전 손실 탄젠트, 투자율(Dk/Df) 측정 시스템
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
입사각 변경 방법
유전 상수, 유전 손실 탄젠트, 투자율(Dk/Df) 측정 시스템

모델 번호 DPS22

이 시스템은 TE 및 TM 파의 입사각에 대한 반사 위상각의 반사 손실 및 의존성을 측정하고 복소 비유전율과 복소 투자율을 역으로 계산합니다.
Coaxial이나 Waveguide Type과 달리 Fixture에 시료가 캡슐화되어 있지 않아 Air Gap에 의한 오차가 발생하지 않습니다. 작은 크기에도 불구하고 렌즈가 안테나에 부착되어 있기 때문에 평면파로 샘플을 측정할 수 있어 높은 측정 정확도를 제공합니다. 안테나에서 전송되는 전자파는 평행 빔이기 때문에 샘플이 기존 시스템보다 작을 수 있습니다.
필요한 주파수에서 εr' 및 μr을 측정할 수 있습니다.
무향실이 필요하지 않습니다.



Specifications

Frequency 2.6 ~ 26.5GHz 샘플 크기: 450 × 1000mm 초과, 두께 50mm 미만
26.5 ~ 110GHz 샘플 크기: 100 × 1000mm 초과, 두께 50mm 미만
εr'μr' 2 ~ 200 정확도 ± 7%
εr'' μr'' 0.01 ~ 20 정확도 ± 15%
tanδ 0.01 ~ 0.1 정확도 ± 15%
입사각(정폭) 최소 : ∠15 최대 : ∠80

Model No.
Name Specifications Model No
본체
(렌즈, 렌즈 고정 프레임, 안테나 고정 프레임 및 스탠드, 캘리브레이션용 메탈 보드)		 본체 크기 : 높이 2100mm, 무게 250kg
주파수 범위 : 2.6 ~ 26.5GHz		 LAF-2.6A
본체 크기 : 높이 400mm, 무게 15kg
주파수 범위 : 26.5 ~ 110GHz		 LAF-26.5A
안테나
(동축 도파관 변환기 포함)
2세트		 주파수 범위: 18-26~ 5GHz(WR-42) RH42S23SMA(f)7
주파수 범위: 12.4 ~ 18GHz(WR-62) RH62S22SMA(f)7
주파수 범위: 8.2 ~ 12.4GHz(WR-90) RH90S19SMA(f)7
주파수 범위: 5.85 ~ 8.2GHz(WR-137) RH137S18SMA(f)7
주파수 범위: 4.90 ~ 7.05GHz(WR-159) RH159S17SMA(f)7
주파수 범위: 3.95 ~ 5.85GHz(WR-187) RH187S16SMA(f)7
주파수 범위: 2.60 ~ 3.95GHz(WR-284) RH284S14SMA(f)7
주파수 범위: 1.70 ~ 2.60GHz(WR-430) RH430S14SMA(f)7
보정 및 그래프 작성 소프트웨어   DMP-002040619
GPIB 인터페이스   GP-01
네트워크 분석기 요청 시 이용 가능 .
원하는 모델을 요청하세요.
Windows PC(프린터 포함)

* 측정 빈도가 높을수록 샘플의 크기가 작아질 수 있습니다.
* 캘리브레이션 후 샘플에 가까운 렌즈 너머의 게이트를 적용하여 표준 벡터 네트워크 분석기로 -50dB 이상의 전자파 흡수율을 측정할 수 있습니다.

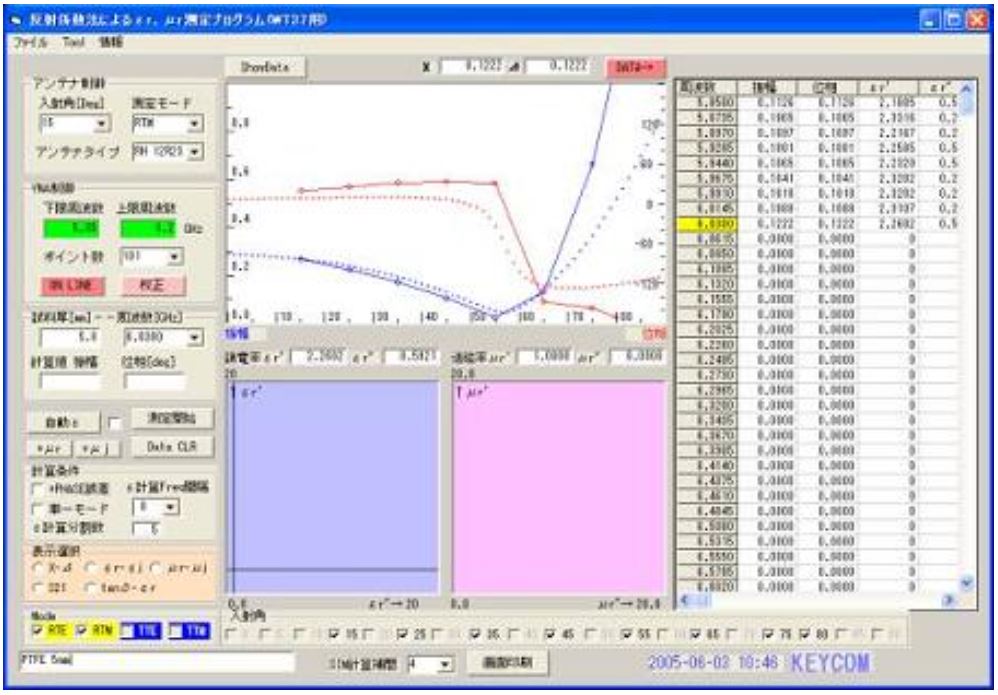

데이터 예
