DPS08 S-Parameter Method
- 제품설명S-파라미터 방법, 반사 및 전송 모드, 동축 튜브 및 도파관 유형
- 제조사KEYCOM
- 원산지JAPAN
- 예상가격 견적문의
-
S-파라미터 방법, 반사 및 전송 모드, 동축 튜브 및 도파관 유형
상대 유전율, 유전 손실 탄젠트, 상대 투자율(Dk, Df/εr', tanδ/ μr', μr'')
전송 감쇠, 반사 감쇠 측정 장비/시스템
모델 번호 DPS08
상대 유전율, 유전 손실 탄젠트, 상대 투자율(Dk, Df/εr', tanδ/ μr', μr'')
전송 감쇠, 반사 감쇠 측정 장비/시스템
모델 번호 DPS08
이 시스템은 웨이브 업소버와 같은 고손실 물질의 측정에 적합합니다.
소형 시료 및 고손실 재료를 위한 밀폐형 측정 시스템입니다. 투과도(Df)를 동시에 측정할 수 있습니다. 원리상 샘플과 지그 사이에 약간의 공간이 생겨 정확도가 떨어질 수 있습니다. 그러나 이 방법은 고유한 측정 주파수 범위를 다룹니다.
원클릭 전파흡수체 설계를 위해 원클릭으로 실제 측정에 따른 흡수율을 시뮬레이션할 수 있는 소프트웨어를 제공합니다. 단층형/다층형, 전파흡수체, 반사손실 시뮬레이션 소프트웨어 모델 번호 EAS01 .
※ Dk와 Df는 상호작용을 하기 때문에 동시에 측정할 경우 정확도가 높지 않을 수 있습니다. 매우 정확한 Df 측정이 필요한 경우 자기 특성 특성 측정 시스템 모델 번호 PER01 을 선택하십시오.
Specifications
| Item | Details |
|---|---|
| Frequency | 40MHz ~ 12.8GHz* *이 시스템으로 12.8GHz 이상의 주파수에서 측정하는 것은 권장되지 않습니다. 여유 공간 방법에 대한 샘플 크기를 준비할 수 없는 경우에만 이 시스템을 시도하십시오. |
| εr' | 2 ~ 200 정밀도(반복성) : ± 3%(네트워크 분석기의 성능에 따라 다름) 정밀도 + 정확도(참 값까지) : ±10%(측정 이론 및 위치 결정 도구의 설계에 따라 다름) |
| 탄 δ | 0.01 ~ 20 정밀도: ± 6%(네트워크 분석기의 성능에 따라 다름) 정밀도 + 정확도(실제 값까지): ±20%(측정 이론 및 포지셔닝 도구 설계에 따라 다름) |
| μr' | 정밀도: ± 3%(네트워크 분석기의 성능에 따라 다름) 정밀도 + 정확도(실제 값까지): ±10% |
| μr" | 정밀도: ± 6%(네트워크 분석기의 성능에 따라 다름) 정밀도 + 정확도(실제 값까지): ±20% |
주문 정보 - 구성품 및 부품 번호
| Name | Specifications | Model / Reflection kits | Model / Transmission kits |
|---|---|---|---|

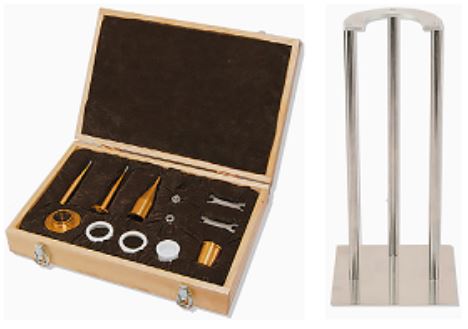

| 동축관형 측정키트 |
GPC7용 (주파수 : 500MHz ~ 12GHz, 측정가능주파수 : 500MHz ~ 18GHz) 시편크기 : 외경 6.93 ~ 6.96mmφ, 내경 3.06 ~ 3.10φ |
CM-7 | CM-7TB+R |
| 40D용(측정 주파수: 40MHz ~ 3GHz) 시편 크기: 외경 약 40mmφ |
CM-40 | CM-40TB+R | |
| 동축 튜브 유형 측정 키트 *재료 상수 계산에는 권장되지 않습니다. *이것은 투과 감쇠 및 반사 감쇠를 측정하는 데 사용되어야 합니다. |
152D용(측정 주파수: 12MHz ~ 800MHz) 시편 크기: 151.90 ~ 151.95mmφ |
CM-152TB+R | |
| 도파관 유형 | WR770(주파수 0.96 ~ 1.4GHz) 표본 크기: 195.5 x 97.7mm |
CM-770TB+R | |
| WR430(주파수 1.7 ~ 2.6GHz) 표본 크기: 109.2 x 54.6mm |
CM-430TB+R | ||
| WR284(주파수 2.6 ~ 3.9GHz) 표본 크기: 72.1 x 34.0mm |
CM-284TB+R | ||
| WR187(주파수 3.94 ~ 5.9GHz) 표본 크기: 47.5 × 22.1mm |
CM-187TB+R | ||
| WR137(주파수 5.4 ~ 8.1GHz) 표본 크기: 34.82 × 15.76mm |
CM-137TB+R | ||
| WR90(주파수 8.2 ~ 12.4GHz) 표본 크기: 22.83 × 10.13mm |
CM-90TB+R | ||
| 도파관 유형 (권장하지 않음) |
WR62(주파수 12 ~ 18GHz) 표본 크기: 15.76 x 7.86mm |
CM-62TB+R | |
| WR42(주파수 18 ~ 26.5GHz) 표본 크기: 10.63 x 4.28mm |
CM-42TB+R | ||
| WR28(주파수 26.5 ~ 40GHz) 표본 크기: 7.08 x 3.52mm |
CM-28TB+R | ||
| WR19(주파수 40 ~ 60GHz) 표본 크기: 4.74 x 2.35mm |
CM-19TB+R | ||
| WR12(주파수 61 ~ 90GHz) 표본 크기: 3.06 x 1.51mm |
CM-12TB+R | ||
| WR10(주파수 90 ~ 110GHz) 표본 크기: 2.00 × 1.98mm |
CM-10TB+R | ||
| 옵션: 실드 효과 측정 키트 추가 | 500M-18GHz용(ASTM D4935, ASTM ES7) | OP-S-GPC7 | |
| 옵션: 차폐 효과 측정을 위한 수동 및 소프트웨어 | DMP-DPS08SEM01-OP | ||
| 동축튜브형 고정장치 | GPC7용 | 03KO | 03KO |
| 샘플 펀칭 장치 | GPC7용 | CGPC7 | |
| 계산 소프트웨어(Windows) |
동축 튜브 타입의 반사 모드 | DMP-01 | |
| 동축관/도파관 방식의 전송방식 | DMP-07 | ||
| 전자파 흡수체 의 단층/다층형 반사손실 시뮬레이션 프로그램 | 측정된 복소수 εr 및 복소수 μr로부터 임의의 두께의 단일 층으로 흡수 물질의 반사 손실을 추정할 수 있습니다. | DMP-70 | DMP-70 |
| 측정용 동축 케이블 | 반사 모드용 케이블 1개 전송 모드용 케이블 2개 |
CM06D-APC2.9(m) APC2.9(m)-1000 |
CM06D-APC2.9(m) APC2.9(m)-1000 |
| GPIB 케이블 | GP-01 | GP-01 | |
| 네트워크 분석기 | 요청 시 이용 가능 . 원하는 모델을 요청하세요. |
VNA | VNA |
| Windows PC (설치 및 사용 안내 서비스) |
CP | CP |

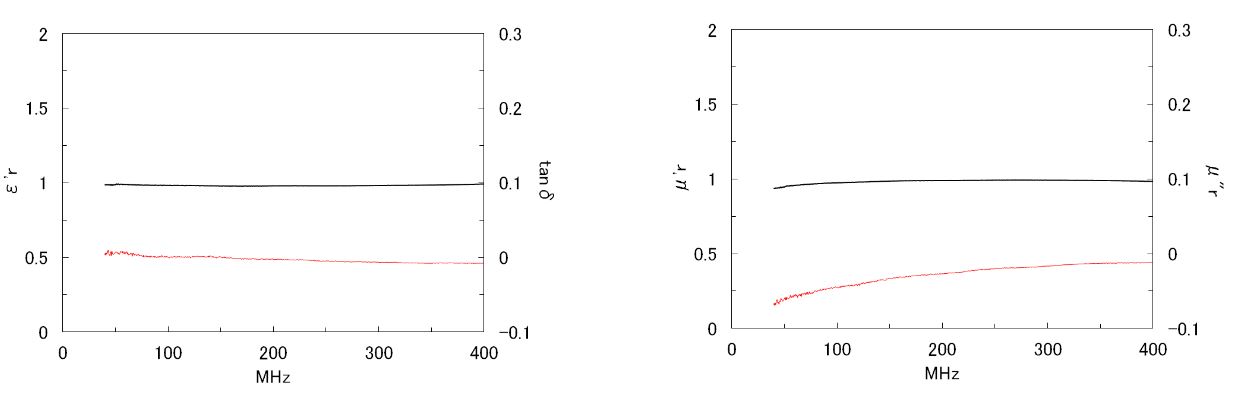

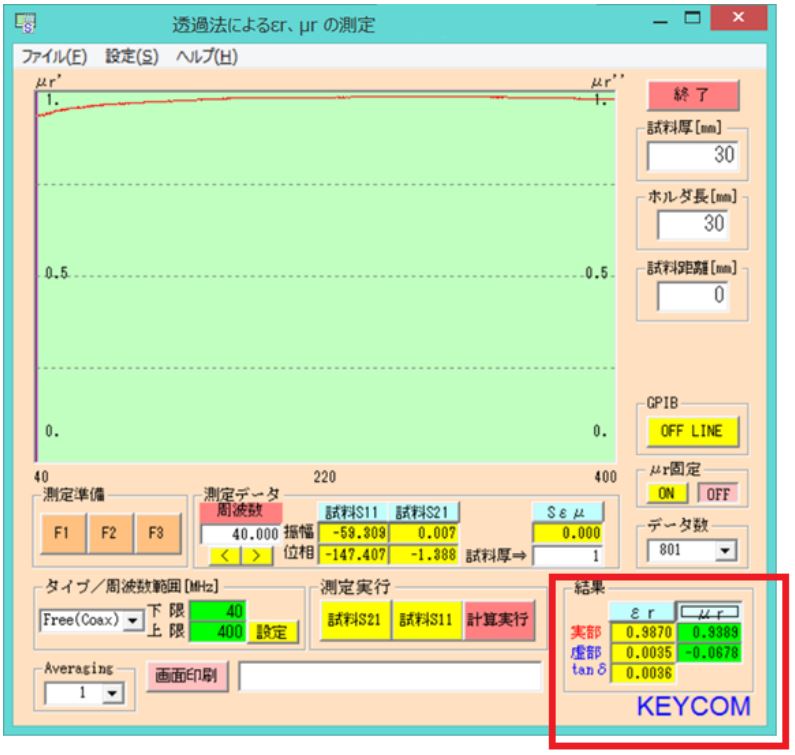

데이터 예(영어 가능)
◐ 측정 지그: CM-40TB+R
◐ 측정 주파수: 40MHz
◐ 측정 샘플: Air
◐ DK: 0.9870≒1
◐ Df: 0.0036≒0
◐ μ′r: 0.9389≒1
◐ μ"r: -0.0678≒0
