DPS01

DPS01 Resonance Method Micro-Strip line type

  • 제품설명Sheet용 공진방식 Micro Strip Line Type 및 초박형 Sheet 유전율 및 유전정접 측정 시스템(Dk/Df)
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
Sheet용 공진방식 Micro Strip Line Type
및 초박형 Sheet
유전율 및 유전정접 측정 시스템(Dk/Df)

모델 번호 DPS01

800MHz ~ 14GHz 주파수 범위에서 재료 유전 손실이 1 ~ 20 부근에서 상대적으로 작은 유전 상수 및 유전 정접에 대한 시험 시스템입니다.
우리는 ASTMD3380-75 유전율(유전율) 및 플라스틱 기반 마이크로웨이브 회로 기판의 손실 계수 테스트에 대한 표준 방법과 고속/고주파 상호 연결을 위한 클래드 또는 비클래드 플라스틱 기판에 대한 IPC-L-125 사양을 따릅니다.

Specifications

Item Details
Frequency 800MHz ~ 14GHz
유전 상수(εr') 1.05 ~ 20 정확도 ±7%
유전 손실 탄젠트(tanδ) 0.001 ~ 0.05
시트 두께 10μm ~ 0.5mm, 0.5 ~ 50mm



모델 번호.

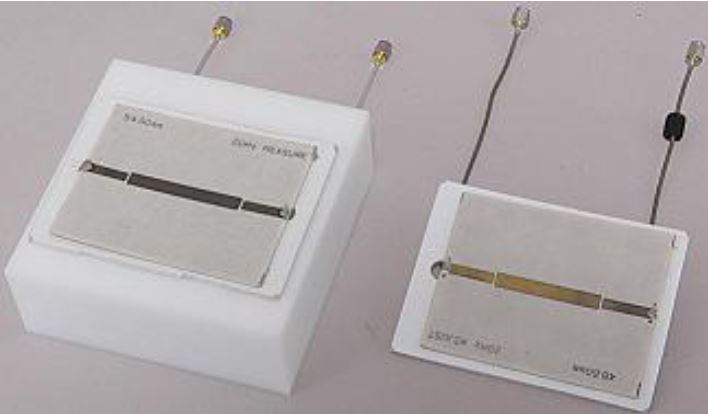

Name Specifications Model No Sample Demension
고정 베이스 보드 250mm(길이) × 130mm(폭) × 50mm(높이) FS-01
공명기 주파수 범위 900MHz R-0.9A 50×150mm
주파수 범위 2GHz R-2A 30×80mm
주파수 범위 5GHz R-5A 10×30mm
주파수 범위 10GHz R-10A 10×20mm

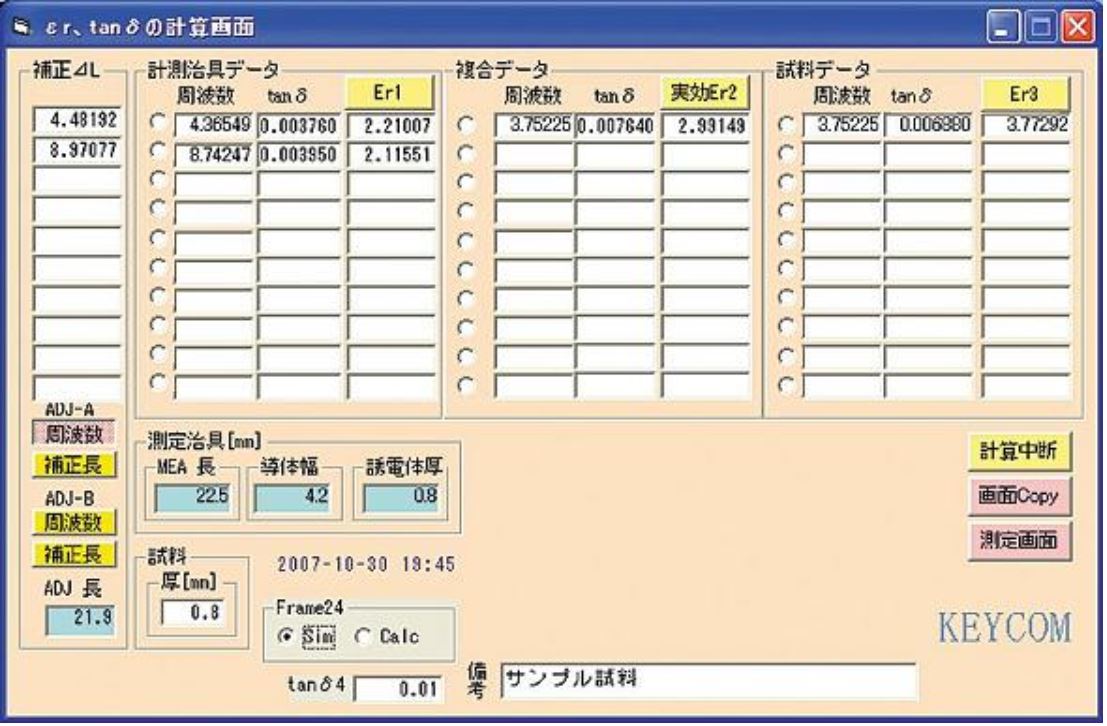

Resonance Program
(복합 유전 물질 변환 소프트웨어, εr 및 tanδ 계산 소프트웨어)		 DMP-41
벡터 네트워크 분석기 요청 시 이용 가능 .
원하는 모델을 요청하세요.
측정용 동축 케이블     CM06D-APC2.9(m)APC2.9(m)-500 : 2set
창이 있는 개인용 컴퓨터, 프린터
GPIB 케이블(0.5m) 2set   GP-01

최대 14GHz를 달성할 수 있습니다.
* 공진 주파수는 샘플이 없습니다. 샘플을 놓으면 공명 주파수가 낮아집니다.
* Calibration Resonator는 테스트 Resonator와 함께 세트로 제공됩니다.

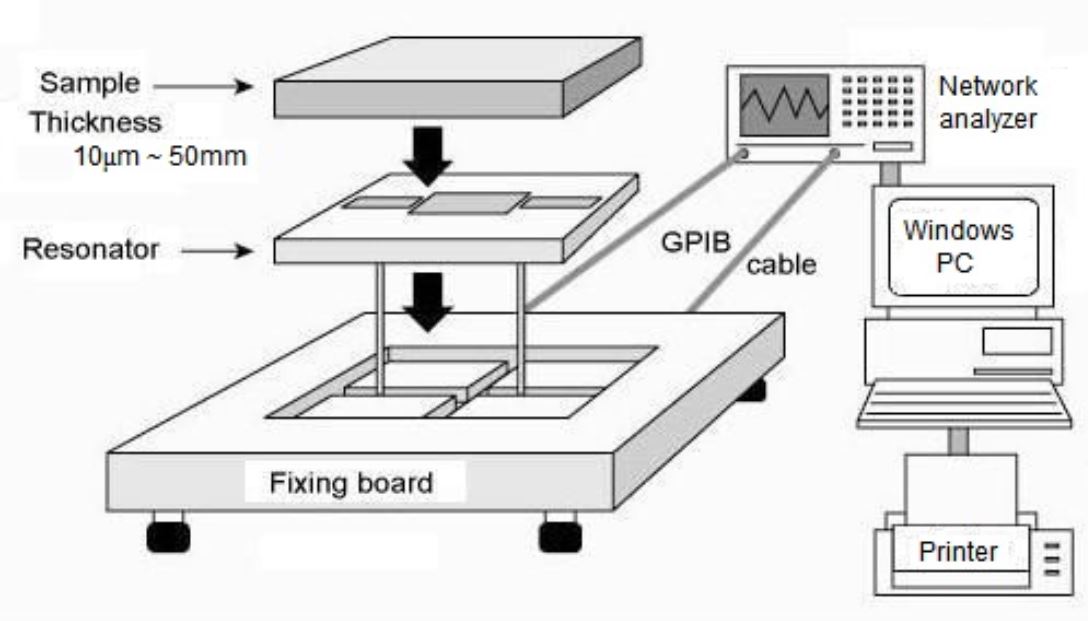

구성



테스트 예(영어 버전 사용 가능)



목록
