MD8475B Signalling Tester (Base Station Simulator)

설명

시그널링 테스터 MD8475B는 LTE, LTE-Advanced, W-CDMA/HSPA/HSPA Evolution/DC-HSDPA, GSM/GPRS/EGPRS, 및 TD-SCDMA/TD-HSPA를 지원하는 일체형 기지국 시뮬레이터입니다. 이것은 뛰어난 가격대 성능을 가진 LTE 스마트폰 및 모바일에 대한 서비스 및 호처리 테스트를 지원합니다.

또한 LTE-Advanced의 3CA/4CA를 한 대로 지원 가능하며, 내장 트래픽 제너레이터를 활용함으로써 1 Gbps의 IP 성능 평가를 쉽게 시험할 수 있습니다.

단순한 GUI 설정으로 복잡한 테스트 케이스 작성을 없앤다
GUI 기반 SmartStudio MX847570B 소프트웨어를 MD8475B 기지국 시뮬레이터와 함께 사용함으로써 스마트폰 테스트 환경을 설정하기가 쉬워집니다. 주파수 및 제어 상태 등과 같은 다양한 파라미터가 GUI에서 설정되어 라이브 네트워크에서 쉽게 기동할 수 없는 이상 상태의 설정를 포함한 원터치 테스트를 실행합니다. 테스트 케이스를 작성하거나 시그널링 프로토콜을 이해할 필요가 없으므로 스마트폰 기능 및 성능 테스트에 집중할 수 있게 합니다.


다목적 무선 장치 테스트 지원

모든 테스트 환경은 LTE 모바일의 배터리 소모 테스트, 스트레스 테스트, 최대 처리량 성능 테스트뿐 아니라 CS폴백, 핸드오버 상태의 통화 연결 신뢰성 및 안정성 테스트, 낮은 RF 전원에서의 통신 테스트, LTE부터 WLAN 테스트 까지 오프로딩, multi-cell 환경에서의 LTE 다중 PDN 및 SMS를 사용한 서비스 검증 등 일반적인 모바일 검증 단계를 지원합니다*.

그뿐 아니라 매우 사용하기 쉬운 GUI 기반 SmartStudio 소프트웨어와 GUI의 자동 리모트 컨트롤을 위해 공급된 테스트 시퀸스로 인해 테스트 환경 구성 시간이 크게 감소됩니다.

   인접한 기지국 간의 설정을 변경함으로써 올바른 모바일 핸드오버를 검증합니다.

   배터리 수명을 측정하기 위해 다양한 사용 환경을 시뮬레이션합니다.

   라이브 네트워크에서의 시험이 어려운 긴급 지진 속보 등의 긴급 공지를 시뮬레이션합니다.

   기지국 설정을 변경해서 처리량을 평가하고 내장 SIP 서버를 시뮬레이션합니다.

   기본적인 모바일 호출 및 LTE(VoLTE) 호출의 음성을 테스트합니다.

   정책 서버 및 WLAN상에서 트래픽을 분배하기 위한 전용 게이트웨이를 시뮬레이션합니다.


SmartStudio로 자동 연속 테스트

SmartStudio Manager MX847503A 소프트웨어는 테스트 시퀀스를 편집하고, 작성된 테스트 시퀀스를 자동 및 연속으로 작동시키기 위한 것입니다. 본 소프트웨어는 SmartStudio MX847570B 소프트웨어를 이용해서 수동 테스트를 자동화합니다. 자동화되어 오퍼레이터가 필요 없는 평가로 효율을 개선합니다. 또한, 통과/실패 평가는 연속 테스트 결과로 보고할 수 있습니다.


테스트 시퀀스 편집 화면


테스트 시퀀스 연속 실행 화면

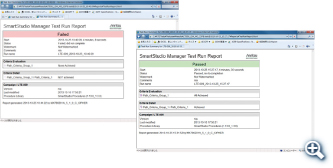

테스트 시퀀스 연속 실행 결과 화면

*: 시스템 구성에 따라 일부 옵션이 요구될 수 있습니다.

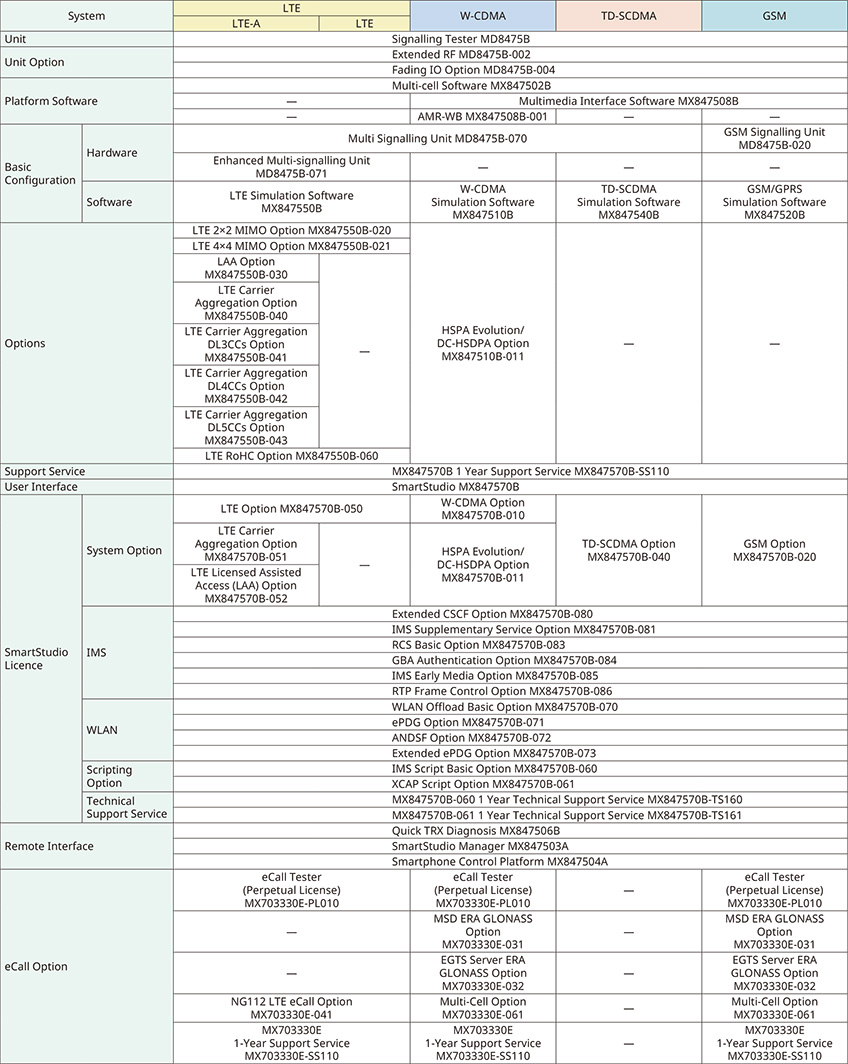

SmartStudio System Configuration




기능

◐ 최대 8TX/4RX 의 RF 수(최대 6 GHz)를 탑재 가능, LTE-Advanced 3CA/4CA/5CA 를 한 대로 지원
◐ 내장 트래픽 제너레이터로 2 Gbps IP 데이터 전송*을 실현, 효율적인 성능 시험 환경을 제공
◐ 간단한 접속계를 제공하는 통합된 RF 프런트 엔드
◐ 멀티모드 지원 : LTE (2x2 MIMO, 4x4 MIMO), LTE-Advanced (2CA, 3CA, 4CA, 5CA), W-CDMA/HSPA/HSPA Evolution/DC-HSDPA, GSM/GPRS/EGPRS, TD-SCDMA/TD-HSPA
◐ SmartStudio GUI는 테스트 환경 및 기능 테스트의 쉬운 설치를 지원합니다
◐ 내장된CSCF 서버 기능은 VoLTE와 같은 GUI 기반의 IMS 서비스 테스트를 지원합니다
    - 내장 CSCF 서버를 사용한 단순한 테스트 모드
    - 불규칙한 테스트 등을 위한 SIP 시퀀스를 작성함으로써 복잡한 테스트 환경을 지원하는 스크립트 모드
◐ 최대 DL 2 Gbps, UL 150 Mbps 의 LTE 데이터 스루풋 평가 환경을 한 대로 실현
◐ DC-HSDPA 43.2 Mbps 지원
◐ Inter-RAT, Cell Reselection, Redirection, Handover, CSFB 등을 포함하는 multi-cell 테스트 환경을 한대 지원
◐ LTE/W-CDMA부터 WLAN 까지 오프로드 테스트 지원
◐ SmartStudio Manager를 이용한 자동 연속 상시 테스트
    - Android 스마트폰 및 MD8475B를 모두 자동 제어
    - 설치 후 즉각적인 테스트를 위한 180개 이상의 샘플 시퀀스 이용 가능
◐ eCall(ETSI 및 CEN 표준), 한국향 eCall(ITSK-WD-19003), NG-eCall(CEN/TS 17240:2018), ERA-GLONASS(GOS33467) 지원

*: 시그널링 테스터 MD8475B 2 대가 필요합니다

기술

◐ LTE
◐ WCDMA/HSPA/HSPA Evolution
◐ TD-SCDMA

솔루션

eCall/ERA-GLONASS 솔루션: eCall 테스터 MX703330E




■ 개요

eCall Tester MX703330E 소프트웨어는 MD8475B와 함께 실행되어 eCall 서비스 PSAP를 시뮬레이션 합니다.
이 소프트웨어는 교통사고 시 IVS와 PSAP 사이의 eCall 통신(MSD to Voice call)을 에뮬레이트 합니다.
이 소프트웨어는 유럽 eCall 시스템 외에도 다음과 같은 지역 eCall system을 옵션으로 지원합니다.
ERA Glonass, NG-eCall 및 한국향 eCall.


eCall: Automatic Emergency Call System
IVS: In-vehicle System
MSD: Minimum Set of Data (location, number of passengers etc.)
PSAP: Public Safety Answering Point

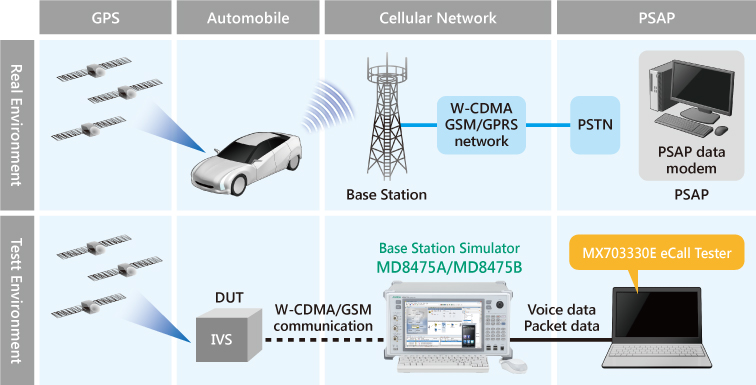

■ 테스트 환경 및 타깃





■ 기능

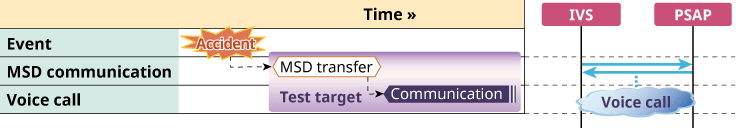

테스트 통신 시퀀스
IVS와 PSAP 사이의 통신 시퀀스를 시험합니다.
통신 상태 표시
IVS와 PSAP 사이의 통신 상태를 표시합니다.

◐ eCall 통신 상태(음성 호출을 위한 MSD 호출)
◐ MSD 통신 상태(대역 내 모뎀)

테스트 결과 표시 및 저장
eCall 실행 결과를 화면상에 표시하고, 파일로 저장합니다.

◐ 대역 내 모뎀 시퀀스
◐ MSD 디코드 데이터

MSD 디코드 데이터 비교
참조 MSD 데이터를 수신된 MSD 데이터와 비교하여 그 결과를 표시하는 설정입니다.

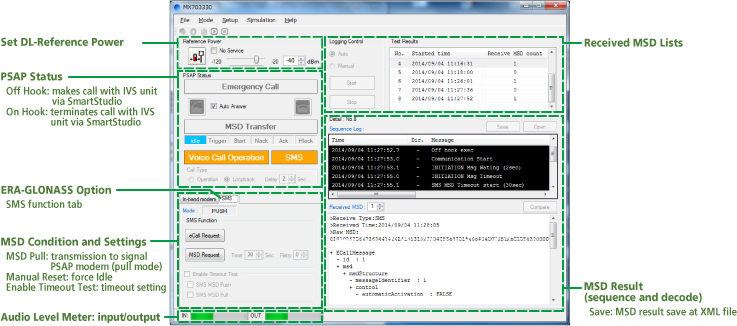

■ 사용자 인터페이스
