범용 무선 테스트 세트 MT8870A는 5G NR Sub-6GHz, LTE / LTE-Advanced, LTE-V2X, NB-IoT, Cat-M, V2X 802.11p, WLAN, Bluetooth 등 다양한 무선 통신 표준을 지원합니다. 스마트 폰, 자동차 및 IoT 단말기 및 통신 모듈을위한 양산 라인 테스트. MT8870A 본체에는 세 가지 유형의 MU887000A / MU887001A / MU887002A TRx 테스트 모듈을 설치할 수 있으며, 각 모듈에는 모바일 단말기 및 통신 모듈의 Tx 및 Rx 테스트를위한 벡터 신호 발생기와 벡터 신호 분석기가 내장되어 있습니다.

◐ 테스트 모듈 4개를 수용하는 통합형 플랫폼
    - 최대 네 개의 측정 모듈을 하나의 메인 프레임에 설치할 수 있으며, 각 모듈을 독립적으로 제어할 수 있습니다. 각 모듈은 인프라 비용을 줄이기 위해 동일한 전원 공급 장치, 섀시, 내부 버스 인터페이스를 공유합니다.

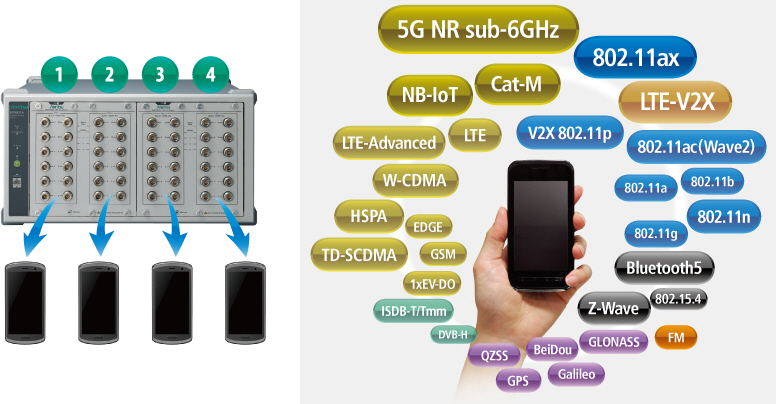

◐ 최대 12 개의 장치 안테나를 직접 연결하여 4 개의 장치를 동시에 측정
    - MT8870A 본체에 4 개의 테스트 장치를 설치하면 최대 4 개의 연결된 테스트 장치에 대한 동시 병렬 측정이 지원됩니다. 무선 통신 방법을 용이하게하기 위해 무선 통신 장치의 안테나 수가 증가하고 있으므로 설치된 각 MU887002A 테스트 장치는 최대 테스트 설정을 크게 단순화하는 12 개의 안테나.



enlarged view

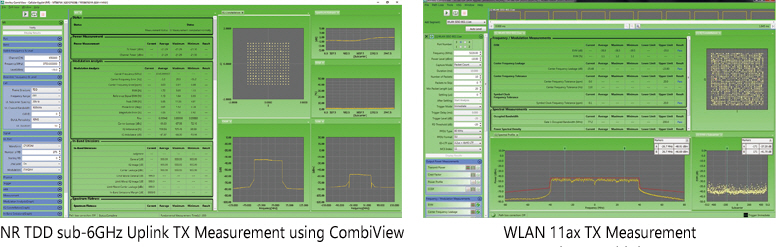

◐ 200MHz 표준 대역폭
    - MT8870A에 설치된 MU887000A / MU887001A 테스트 장치의 대역폭은 160MHz이고, MU887002A의 대역폭은 200MHz이며, 5G NR Sub-6GHz 및 WLAN 802.11ax TRx 테스트와 향후 5G NR Sub-6을 모두 지원합니다. GHz 2CC TRx 테스트.
◐ 복수의 무선 표준 지원
    - MT8870A는 5G, LTE/LTE-Advanced, V2X, WLAN, 블루투스, 등, 송신 변조 정확도 테스트 TX, RX 감도 RX 검사 등 다양한 무선 통신 시스템의 송신 전력을 측정하는 All-in-one SET입니다.
    - 지원되는 표준: 5G NR sub-6GHz,
          LTE/LTE-Advanced, LTE-V2X, NB-IoT, Cat-M, W-CDMA/HSPA, TD-SCDMA, GSM/EDGE, CDMA2000/1xEV-DO,
          WLAN 802.11b/g/a/n/ac/ax/p (DSRC V2X), Bluetooth, ZigBee, Z-Wave, FM/RDS, GPS/Galileo/GLONASS/BeiDou/QZSS, DVB-H, ISDB-T, ISDB-Tmm



enlarged view

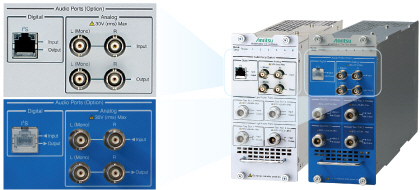

◐ With a built-in audio analyzer and generator for both analog and digital mono and stereo audio, the MU887000A and MU887001A test units installed in the MT8870A not only save space on communication-module production lines but also increase measurement efficiency for better line throughput.



Bluetooth® 워드 마크와 로고는 등록된 상표로서Bluetooth SIG가 소유하며, 안리쓰에 의한 이러한 마크의 사용은 허가를 얻은 것입니다.
