Universal Wireless Test Set MT8872A는 스마트폰, 자동차, IoT 단말 및 통신 모듈 등의 대량 생산 라인 테스트를 위해 5G NR sub-6GHz, LTE / LTE-Advanced, LTE-V2X, NB-IoT, Cat-M, V2X 802.11p, WLAN, Bluetooth 등 다양한 무선 통신 표준을 지원하고 있습니다. MT8872A는 3 종류의 TRx 테스트 모듈 MU887000A / MU887001A / MU887002A를 탑재 할 수 있습니다. 각 테스트 모듈은 벡터 신호 발생기 및 벡터 신호 분석기가 내장되어 있어 휴대 단말기 및 통신 모듈 등의 Tx 및 Rx를 테스트할 수 있습니다.

◐ 하나의 플랫폼 안에 두 개의 테스터
    - 하나의 메인 프레임에 최대 두 개의 측정 모듈을 설치할 수 있으며 각 모듈을 독립적으로 제어할 수 있습니다. 각 모듈은 동일한 전원 공급 장치, 섀시(chassis) 및 내부 버스 인터페이스를 공유하여 인프라 투자비용을 절감할 수 있습니다.

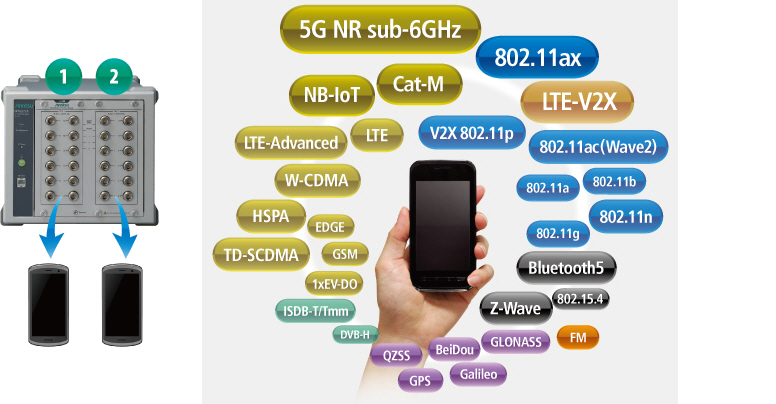

◐ 두개의 장치를 동시 측정할 수 있으며 각 장치는 최대 12개의 안테나를 직접 연결 가능
    - MT8872A는 메인 유닛에 2 개의 테스트 유닛을 설치, 각 유닛에 연결된 장치는 동시에 병렬 측정할 수 있습니다. 무선 통신 방법을 용이하게 하기 위해 안테나 수가 증가하고 있으며 MU887002A 는 안테나 단자를 최대 12개까지 연결하여 시험 환경을 매우 간소화 할 수 있습니다.




enlarged view

◐ 최대 200 MHz 측정 대역폭을 지원

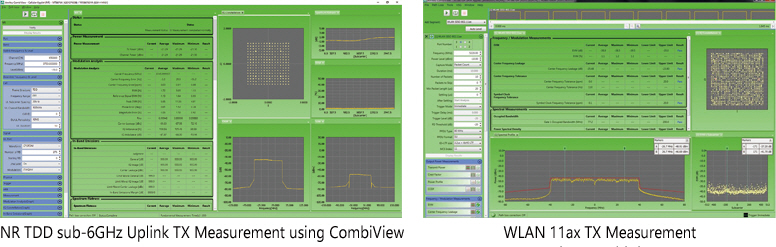

    - MT8872A에 탑재되는 MU887000A / MU887001A는 160 MHz, MU887002A는 200MHz 대역폭을 지원하고 있습니다. 5GNR Sub-6GHz와 무선 LAN 802.11ax TRx 측정 테스트를 할 수 있으며, 향후 5G NR Sub-6GHz 2CC의 TRx 테스트에도 모두 대응할 수 있습니다.
◐ 여러 무선 표준 지원
    - MT8872A는 5G, LTE/LTE-Advanced, V2X, WLAN, 블루투스 등 다양한 무선 통신 시스템의 TX 전력을 측정합니다. 변속기의 변조 정확도, 수신 감도 등의 테스트를 수행하는 All-in-one SET입니다.
    - 지원되는 표준: 5G NR sub-6GHz,
    - LTE/LTE-Advanced, LTE-V2X, NB-IoT, Cat-M, W-CDMA/HSPA, TD-SCDMA, GSM/EDGE, CDMA2000/1xEV-DO,
    - WLAN 802.11b/g/a/n/ac/ax/p (DSRC V2X), Bluetooth, ZigBee, Z-Wave, FM/RDS,
    - GPS/Galileo/GLONASS/BeiDou/QZSS, DVB-H, ISDB-T, ISDB-Tmm



enlarged view

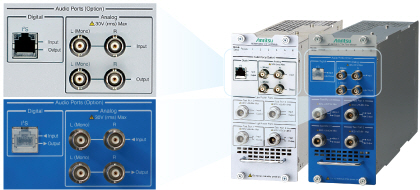

◐ MT8872A에 탑재되는 테스트 유닛 MU887000A / MU887001A는 아날로그 및 디지털 모노 / 스테레오 오디오를 지원하는 오디오 분석기 및 신호 발생기를 탑재 하여 통신 모듈 제조 라인의 공간을 절약할 뿐만 아니라 측정 효율성을 높여 라인 처리량을 개선합니다.
