MS27100A 스펙트럼 모니터 모듈
- 제품설명MS27100A는 OEM 솔루션용으로 고안되어 스펙트럼 및 관심 있는 지리적 위치 시그널을 모니터합니다. MS27100A는 크기가 작기 때문에 공간 활용이 중요한 랙이나 외함에 설치하는 데 적합합니다.
- 제조사Anritsu
- 원산지USA
- 예상가격 견적문의
MS27100A는 불법 또는 비면허 간섭 신호의 파악 및 제거시 용이합니다. 지속적으로 스펙트럼을 모니터하여 실시간으로 발생하는 문제 신호를 식별할 수 있습니다. 원하지 않는 신호 활동 패턴을 검토하여 간섭 문제의 출처를 효율적으로 특성화하고 위치를 찾을 수 있습니다.
간섭 감지와 더불어 MS27100A는 스펙트럼 점유율 특성화에도 사용될 수 있습니다. 정부 규제 및 운영 당국은 종종 다양한 주파수 대역의 사용률을 파악하는 데 관심이 있습니다. 이러한 주파수를 모니터하여 최대 사용률을 위한 스펙트럼을 최적화하는 데 필요한 정보를 파악합니다. 스펙트럼은 다른 용도에 활용하거나 인지 무선 기술을 사용하여 다른 신호와 동시에 송신될 수 있습니다.
스펙트럼 모니터링은 정부 규제 준수를 실행하는 데도 사용될 수 있습니다. 경찰, 소방서, 항공 관제, 군대 및 응급 서비스는 모두 방해와 왜곡 없이 통신할 수 있어야 합니다. 스펙트럼 규제 준수는 종종 스펙트럼 모니터링으로 실행합니다.
MS27100A는 크기가 작기 때문에 공간 활용이 중요한 랙에 설치하는 데 적합합니다. MS27100A는 또한 사용자가 추가 처리에 사용할 수 있는 IF 출력(140 MHz)도 지원합니다.
◐ 9 kHz ~ 6 GHz
◐ 최고 24 GHz/s의 스위프 속도
◐ 웹 브라우저를 통해 계측활동을 보고, 제어하며, 수행할 수 있는 통합된 웹 서버
◐ 원거리에 배치된 모니터에 대해 장기적 안정성을 보장하기 위한 워치독(보호) 타이머
◐ 정확한 신호 발견을 위한 낮은 스퍼 레벨
◐ 20 MHz 순간 FFT 대역폭
원격 스펙트럼 모니터 MS2720xA에서 캡처한 IQ 데이터와 함께 사용하기 위한 PC 기반 VSA 소프트웨어.
MX280005A 원격 스펙트럼 모니터용 벡터 신호 분석 PC 소프트웨어 MS2720xA는 다양한 전송 표준의 물리 계층 변조 품질을 테스트하기 위한 것입니다. 항공 우주에서 공공 안전(TETRA), 위성 통신 및 상업용 전자 제품(ZigBee, Wi-Fi)에 이르기까지 다양한 시장에 서비스를 제공합니다.
MX280005A 벡터 신호 분석 PC 소프트웨어는 일반적인 통신 송신기 신호의 물리 계층 변조 분석을 수행하도록 설계되었습니다. 무선 통신 시스템의 설계 및 제조 단계에서 탁상용 기기로 변조 품질을 측정하는 것이 일반적입니다. 원격 스펙트럼 모니터 MS2720xA의 IQ 캡처 옵션을 MX280005A 소프트웨어와 함께 사용하면 이러한 측정을 필드에서 검증할 수 있습니다. Framed signals와 Unframed signals가 지원됩니다. Framed Mode에서 소프트웨어는 공공 안전(TETRA, P25 및 DMR)을 포함한 일반적인 무선 신호를 항공 우주 및 위성 통신으로 디코딩합니다. Unframed Mode에서 소프트웨어는 DQPSK, QAM, ASK 및 FSK와 같은 연속 변조를 분석합니다.

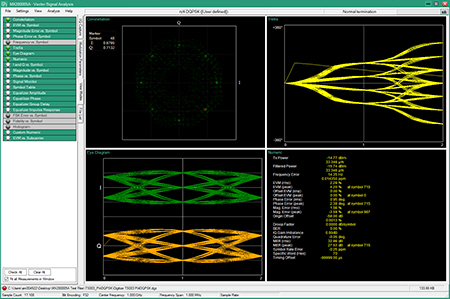

MX280005A 소프트웨어는 이더넷 연결을 통해 원격 스펙트럼 모니터 MS2720xA에서 IQ 데이터 캡처를 시작하거나 원격 스펙트럼 모니터 MS2720xA PC GUI 소프트웨어를 통해 데이터 캡처를 수동으로 트리거 할 수 있습니다. 신호 스펙트럼, EVM, 성상도, 아이 다이어그램 및 수치 결과 테이블을 포함한 여러 분석 형식이 제공됩니다. 여러 결과 창이 동시에 표시될 수 있으므로 트랜스미터 성능의 모든 측면에 대한 포괄적인 인사이트가 제공됩니다.
이더넷 네트워크를 사용하여 원격 스펙트럼 모니터에 연결
보드의 GBit 이더넷 포트를 사용하여 MS27100A와 통신합니다. DHCP를 통해 동적으로 IP 주소를 획득하기 위한 옵션 또는 정적 IP 주소 설정을 위한 옵션이 제공됩니다. 보드는 정적 IP 주소 10.0.0.2가 기본 설정되어 배송됩니다. 노트북/PC로 보드에 연결하면 모니터에 통합된 웹 서버에서 제공하는 사용자 인터페이스를 통하여 IP 유형을 변경할 수 있습니다.
DHCP 사용을 위해, Anritsu는 사용자의 네트워크에 연결된 모든 장치를 찾을 수 있는 이더넷 발견 프로그램(Ethernet Discovery Program)을 제공합니다. 이더넷 발견 프로그램(Ethernet Discovery Program)은 Anritsu 웹사이트에서 찾아볼 수 있습니다.
일부 고객은 스펙트럼 모니터의 호스트네임이 동적 IP 주소로 연결될 수 있는 도메인 네임 서버(DNS)의 사용을 선호할 수도 있습니다. DNS 서버는 호스트네임을 작성할 수 있는 능력을 제공합니다. 예를 들어 “mymonitor1.org” 또는 “spectrum1.net” 같은 호스트네임을 사용할 수도 있습니다. 여러 무료 DNS 서비스를 사용할 수 있습니다. Anritsu가 사용하는 이러한 서비스 중의 하나가 www.no-ip.com입니다. 계정을 만들고 사용자의 장비를 위한 호스트네임을 선택해야 합니다.
사용자의 이더넷 연결 구성에 관한 추가 정보는 라이브러리(Libray) 탭에서 다운로드할 수 있는 이더넷 구성 빠른 시작 안내(Configuration Quick Start Guide)에서 확인할 수 있습니다.
◐ 불법 또는 무단 AM/FM/셀룰러 방송 감지
◐ 민감한 현장 모니터링(국경 지역, 군사 시설, 핵 발전소…)
◐ 공항 모니터링 (종종 FM 대역과 인접한 통신 주파수를 가짐)
◐ 불법 통신에 대한 구치소/교도소 모니터링
◐ 능동적 철도 제어(PTC), 깨끗한 철도용 통신 채널 보장
◐ 케이블 TV, 외부 환경으로의 유출 및 케이블 시스템 내부로의 유출을 경감
◐ 스펙트럼 정책을 집행하는 정부 규제기관
Hardware Options
|
Option
|
Description
|
|
MS27100A-0706
|
9 kHz – 6 GHz Spectrum Monitor
|
|
MS27100A-0098
|
Standard Calibration to ISO17025 and ANSI/NCSL Z540-1. Includes calibration certificate
|
|
MS27100A-0099
|
Premium Calibration to ISO17025 and ANSI/NCSL Z540-1. Includes calibration certificate, test report, and uncertainty data
|
Vision Options
|
Option
|
Description
|
|
MS27100A-0400
|
Vision Monitor Enabled
|
|
MS27100A-0401
|
Vision Locate Enabled (requires option 400)
|
|
MS27100A-0407
|
High-Speed Port Scanner
|
|
MS27100A-0479
|
AM/FM Demodulation
|
|
MS27100A-0485
|
Spectrum Occupancy (requires option 400)
|
|
MS27100A-0486
|
Coverage Mapping (requires option 407)
|
