MS27101A 원격 스펙트럼 모니터
- 제품설명RSM은 제어 센터에서 100 ~ 1000km 떨어진 곳에 배치할 수 있는 소형 하프 랙 수신기입니다. 스펙트럼 모니터링을 위한 이상적인 솔루션입니다.
- 제조사Anritsu
- 원산지USA
- 예상가격 견적문의
Anritsu MS27101A 원격 스펙트럼 모니터
Anritsu는 간섭 문제를 완화하고 불법 또는 무단 신호 활동을 모두 식별하는 세 가지 모델의 원격 스펙트럼 모니터링 제품을 제공합니다. MS27101A는 전적으로 실내에서 사용하도록 설계되어, 1U 높이의 ½ 랙으로 장착시킬 수 있습니다. MS27102A는 실외 작동을 위한 IP67 등급의 장비로서, 전신주 또는 벽 위에 (동봉한 장착용 브래킷을 사용하여) 장착할 수 있습니다. MS27103A는 다중 안테나의 사용을 요구하는 이동통신, DAS 및 기타 응용프로그램에 이상적인 멀티 포트 스펙트럼 모니터(기본적으로 12개의 RF In 포트 포함, 또는 옵션으로 24개의 RF In 포트 가능)입니다.
◐ 9 kHz ~ 6 GHz
◐ 최고 24 GHz/s의 스위프 속도
◐ 웹 브라우저를 통해 계측화면 확인 제어하며, 수행할 수 있는 통합된 웹 서버
◐ 원거리에 배치된 모니터에 대해 장기적 안정성을 보장하기 위한 하드웨어 워치독(보호) 타이머
◐ 정확한 신호 발견을 위한 낮은 스퍼 레벨
◐ 20 MHz 순간 FFT 대역폭
원격 스펙트럼 모니터 MS2720xA에서 캡처한 IQ 데이터와 함께 사용하기 위한 PC 기반 VSA 소프트웨어.
MX280005A 원격 스펙트럼 모니터용 벡터 신호 분석 PC 소프트웨어 MS2720xA는 다양한 전송 표준의 물리 계층 변조 품질을 테스트하기 위한 것입니다. 항공 우주에서 공공 안전(TETRA), 위성 통신 및 상업용 전자 제품(ZigBee, Wi-Fi)에 이르기까지 다양한 시장에 서비스를 제공합니다.
MX280005A 벡터 신호 분석 PC 소프트웨어는 일반적인 통신 송신기 신호의 물리 계층 변조 분석을 수행하도록 설계되었습니다. 무선 통신 시스템의 설계 및 제조 단계에서 탁상용 기기로 변조 품질을 측정하는 것이 일반적입니다. 원격 스펙트럼 모니터 MS2720xA의 IQ 캡처 옵션을 MX280005A 소프트웨어와 함께 사용하면 이러한 측정을 필드에서 검증할 수 있습니다. Framed signals와 Unframed signals가 지원됩니다. Framed Mode에서 소프트웨어는 공공 안전(TETRA, P25 및 DMR)을 포함한 일반적인 무선 신호를 항공 우주 및 위성 통신으로 디코딩합니다. Unframed Mode에서 소프트웨어는 DQPSK, QAM, ASK 및 FSK와 같은 연속 변조를 분석합니다.

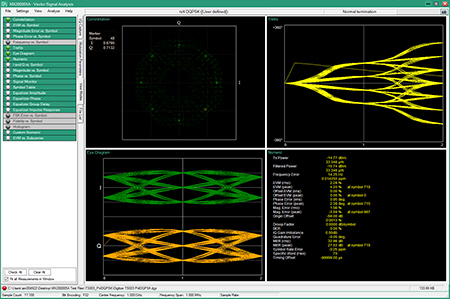

MX280005A 소프트웨어는 이더넷 연결을 통해 원격 스펙트럼 모니터 MS2720xA에서 IQ 데이터 캡처를 시작하거나 원격 스펙트럼 모니터 MS2720xA PC GUI 소프트웨어를 통해 데이터 캡처를 수동으로 트리거 할 수 있습니다. 신호 스펙트럼, EVM, 성상도, 아이 다이어그램 및 수치 결과 테이블을 포함한 여러 분석 형식이 제공됩니다. 여러 결과 창이 동시에 표시될 수 있으므로 트랜스미터 성능의 모든 측면에 대한 포괄적인 인사이트가 제공됩니다.
이더넷 네트워크를 사용하여 원격 스펙트럼 모니터에 연결
MS27101A과의 통신은 장비에 있는 GBit Ethernet(기가비트 이더넷) 포트를 사용합니다. DHCP를 통해 동적으로 IP 주소를 획득하기 위한 옵션 또는 정적 IP 주소 설정을 위한 옵션이 제공됩니다. 장비는 기본적으로 정적 IP 주소 10.0.0.2로 배송됩니다. 일단 노트북/PC를 통하여 장비에 연결이 되면, 모니터 장비의 통합된 웹 서버에서 제공하는 사용자 인터페이스를 통하여 IP 유형을 변경할 수 있습니다.
DHCP 사용을 위해, Anritsu는 사용자의 네트워크에 연결된 모든 장치를 찾을 수 있는 이더넷 발견 프로그램(Ethernet Discovery Program)을 제공합니다. 이더넷 발견 프로그램(Ethernet Discovery Program)은 Anritsu 웹사이트에서 찾아볼 수 있습니다.
일부 고객은 스펙트럼 모니터의 호스트네임이 동적 IP 주소로 연결될 수 있는 도메인네임서버(DNS)를 사용하는 것을 선호할 수도 있습니다. DNS 서버는 호스트네임을 작성할 수 있는 능력을 제공합니다. 예를 들어 “mymonitor1.org” 또는 “spectrum1.net” 같은 호스트네임을 사용할 수도 있습니다. 여러 무료 DNS 서비스를 사용할 수 있습니다. Anritsu가 사용하는 이러한 서비스 중의 하나가 www.no-ip.com입니다. 계정을 만들고 사용자의 장비를 위한 호스트네임을 선택해야 합니다.
사용자의 이더넷(Ethernet) 연결 구성하기에 관한 추가 정보는 라이브러리(Libray) 탭에서 다운로드할 수 있는 이더넷 구성 빠른 시작 안내(Configuration Quick Start Guide)에서 확인할 수 있습니다.
MS27101A 원격 스펙트럼 모니터 응용프로그램
◐ 스펙트럼 정책을 집행하는 정부 규제기관
◐ 공백 주파수 모니터링
◐ 민감한 현장 모니터링 (국경 지역, 군사 시설, 핵발전소)
◐ 공항 모니터링 (종종 FM 대역과 인접한 통신 주파수를 가짐)
◐ 불법 통신에 대한 구치소/교도소 모니터링
◐ 능동적철도제어(PTC), 철도를 위해 열려있는 통신 채널 보증
◐ 케이블 TV, 외부 환경으로의 유출 및 케이블 시스템 내부로의 유출을 경감
◐ In-door and out-door coverage mapping
Hardware Options
| Option | Description |
|---|---|
|
MS27101A-0706
|
9 kHz – 6 GHz Spectrum Monitor
|
Vision Options
| Option | Description |
|---|---|
|
MS27101A-0400
|
Vision Monitor Enabled
|
|
MS27101A-0401
|
Vision Locate Enabled (requires option 400)
|
|
MS27101A-0407
|
High-Speed Port Scanner
|
|
MS27101A-0479
|
AM/FM Demodulation
|
|
MS27101A-0485
|
Spectrum Occupancy (requires option 400)
|
|
MS27101A-0486
|
Coverage Mapping (requires option 407)
|
Optional Accessories
| Option | Description |
|---|---|
|
760-288-R
|
Transit Case
|
|
2000-1371-R
|
Ethernet Cable, 2.13m (7 ft)
|
|
2000-1528-R
|
GPD Antenna, SMA(m) with 5 m (15 ft) cable, 3 dBi gain, requires 5 VDC
|
|
MA8100A-001
|
NEON Signal Mapper - 3D in-building coverage mapping solution for use with MS27101A
(1 year license)
|
|
MA8100A-003
|
NEON Signal Mapper - 3D in-building coverage mapping solution for use with MS27101A
(3 year license)
|
|
MA8100A-005
|
NEON Signal Mapper - 3D in-building coverage mapping solution for use with MS27101A
(5 year license)
|
|
MA8100A-100
|
NEON Signal Mapper - 3D in-building coverage mapping solution for use with MS27101A
(Perpetual license with 3 years cloud service and 3 years maintenance and support)
|
