MS2090A

MS2090A Field Master Pro

제품설명휴대용 스펙트럼 분석기는 현재 및 새로운 애플리케이션을 처리하기 위해 최대 110MHz의 최고 연속 주파수 범위와 실시간 스펙트럼 분석 대역폭을 제공합니다.
제조사Anritsu
원산지USA
예상가격 견적문의
- Product Brochure_Field Master Pro MS2090A.pdf

설명

주파수 범위: 9 kHz - 9/14/20/26.5/32/43.5/54 GHz

안리쓰의 Field Master Pro MS2090A RF 스펙트럼 분석기는 이전에는 소형 휴대용 기기에서 볼 수 없었던 성능을 제공합니다. With continuous frequency coverage from 9 kHz to 54 GHz, the Field Master Pro MS2090A is specifically designed to meet the test challenges of a full range of other wireless technologies in use today, including: 5G, LTE, wireless backhaul, aerospace/defense, satellite systems, and radar.

Field Master Pro MS2090A는 -164 dBm의 표시 평균 잡음 수준(DANL)과 +20 dBm(통상)의 3차 인터셉트(TOI)를 비롯해 핸드헬드 터치스크린 스펙트럼 분석기에 이용 가능한 최고 수준의 RF 성능을 제공합니다. 따라서 스펙트럼 제거, 라디오 정렬, 고조파 및 왜곡과 같은 측정이 이전보다 훨씬 정확하게 이루어집니다. 디지털 시스템의 변조 측정을 위해, 동급 최고의 위상 잡음 성능과 결합된 110 MHz 변조 대역폭으로 측정 정밀도를 극대화하는 동시에 ±0.5 dB 통상 진폭 정확도로 송신기 출력과 허위 신호를 테스트할 때 신뢰성을 제공합니다.

현장 사용을 위해 견고하게 제작된 이 장비는 측정 속도와 단순화, 유용성 향상을 위한 포괄적인 기능을 제공합니다. 20 MHz(표준) ~ 110 MHz(옵션)의 RTSA(Real Time Spectrum Analysis) 범위는 전체 ISM(Industrial, Scientific and Medical) 대역 신호 분석에 대해 무선 간섭 모니터링을 위한 기능을 제공합니다. 스윕된 전체 범위가 조정된 스펙트럼 분석기라는 사실 외에도 모든 버전에는 간헐적 또는 간섭 신호에 대해 RF 스펙트럼을 모니터링하는 데 도움을 주는 스펙트로그램 디스플레이가 포함됩니다. 통합된 채널 출력과 점유 대역폭 측정은 공통 무선 전송의 측정과 특성화를 단순화시킵니다. 5G 프레임의 IQ 데이터 캡처를 통해 표준 데이터 분석 도구를 이용해 PC에서 오프라인 처리를 위해 IQ 데이터를 캡처해 저장할 수 있습니다.

특징

◐ 9 kHz - 9/14/20/26.5/32/43.5/54 GHz
◐ DANL: -164 dBm(프리앰프 포함)
◐ TOI: +20 dBm(통상)
◐ 분석 대역폭: 110 MHz
◐ 진폭 범위: DANL ~ +30 dBm
◐ 1 GHz에서 위상 잡음: -110 dBc/Hz @ 100 kHz 오프셋(통상)
◐ Demodulation: 5GNR, LTE FDD, RF, and modulation quality plus SSB signal analysis
◐ 분해능 대역폭(RBW): 1 Hz ~ 10 MHz
◐ RTSA 대역폭: 22, 55, 110 MHz (option dependent)
◐ 진폭 정확도: < 14 GHz ± 1.3 dB(± 0.5 dB, 통상)
◐ Zero span with 60 ns minimum span
◐ IQ capture and streaming

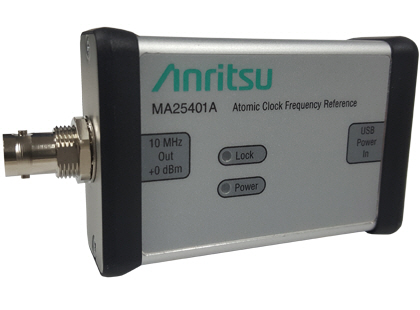

Atomic Clock Freq Ref

소형 계측기의 원자 시계 외부 주파수 레퍼런스

안리쓰의 극히 낮은 전력 소비량인 <200mW>의 휴대형 MA25401A는 원자 시계 주파수 레퍼런스의 정확성과 안정성을 안리쓰 휴대용 제품에 제공합니다. MA25401A 원자 시계 주파수 기준은 3.0e–10 @ t = 1초의 단기 안정성(앨런 편차)과 월별 <9e–10>의 롱텀 에이징 및 –10 °C ~ 55°C의 작동 온도 범위에서 ±5e–10의 최대 주파수 변화를 가지고 있습니다. MA25401A 10MHz 출력을 사용하여 외부 기준 클럭에 대한 내부 주파수 기준을 5ppb 이내의 정확도로 동기화할 수 있습니다. USB C 인터페이스는 전원용으로 사용됩니다.

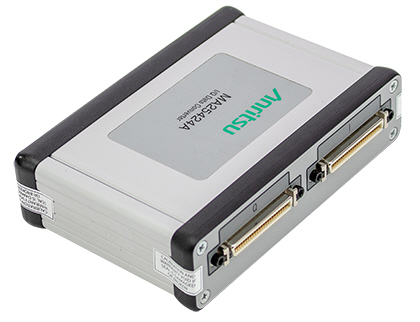

IQ Data Converter

MA25424A IQ Data Converter is required in order to stream data from the Field Master Pro MS2090A spectrum analyzer to the Bird IQC5000B RF record and playback system.

IQ Acqusition Tool

MX280006A

MX280006A IQ Acquisition Tool supports IQ streaming to a PC from Anritsu’s Field Master. The tool helps establish a connection from the PC to the instrument using the IP address. Users then setup an IQ stream via Ethernet or PCIe (MS2090A only) and the IQ Capture Tool facilitates the transfer into PC storage.

PCIe Streaming Kit

MA25101A PCIe Streaming Kit works in conjunction with Option 125 IQ Streaming to stream high bandwidth data directly to a PC. The kit includes a PCIe cable, a PCIe card, and two sizes of PC mounting brackets.

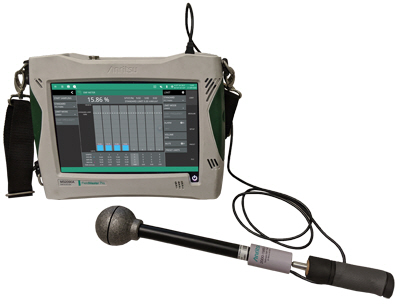

Isotropic EMF Probe

2000-1985-R 옵션 445와 함께 사용하기위한 등방성 EMF 프로브

2000-1985-R 등방성 EMF 프로브는 MS2090A 옵션 445 EMF 미터와 함께 20MHz ~ 40GHz의 광대역 EMF 측정을 뛰어난 정확도와 속도로 제공합니다. Field Master Pro의 USB 포트에 프로브를 연결하고 EMF 미터 애플리케이션 (옵션 445 필요)을 열고 FCC public, FCC technician, ICNIRP public, or ICNIRP public limits의 EMF 에너지를 쉽게 측정할 수 있습니다.

VNA 소프트웨어

Field Master Pro MS2090A 휴대용 스펙트럼 분석기에서 캡처한 IQ 데이터와 함께 사용하기 위한 PC 기반 VSA 소프트웨어.

MX280005A Field Master Pro MS2090A용 벡터 신호 분석 PC 소프트웨어는 다양한 전송 표준의 물리 계층 변조 품질을 테스트하기 위한 것입니다. 항공 우주에서 공공 안전 (TETRA), 위성 통신 및 상업용 전자 제품 (ZigBee, Wi-Fi)에 이르기까지 다양한 시장에 서비스를 제공합니다.

MX280005A 벡터 신호 분석 PC 소프트웨어는 일반적인 통신 송신기 신호의 물리 계층 변조 분석을 수행하도록 설계되었습니다. 무선 통신 시스템의 설계 및 제조 단계에서는 벤치 탑 기기로 변조 품질을 측정하는 것이 일반적입니다. MX280005A 소프트웨어와 함께 Field Master Pro MS2090A (옵션 128 필요)의 IQ 캡처 옵션을 사용하면 이러한 측정을 현장 환경에서 검증할 수 있습니다. 프레임 및 프레임이 없는 신호가 지원됩니다. 프레임 모드에서 소프트웨어는 공중 안전 (TETRA, P25 및 DMR)을 포함한 일반적인 무선 신호를 항공 우주 및 위성 통신으로 디코딩합니다. 프레임이 없는 모드에서 소프트웨어는 DQPSK, QAM, ASK 및 FSK와 같은 연속 변조를 분석합니다. Field Master Pro MS2090A는 최대 110MHz 대역폭의 IQ 캡처를 지원하므로 동일한 애플리케이션에서 협 대역 통신 신호 또는 광대역 위성 다운 링크 신호를 캡처하고 분석할 수 있습니다.

MX280005A 소프트웨어는 이더넷 연결을 통해 Field Master Pro MS2090A에서 IQ 데이터 캡처를 시작하거나 Field Master Pro MS2090A 터치스크린을 통해 데이터 캡처를 수동으로 트리거 할 수 있습니다. 신호 스펙트럼, EVM, Constellation diagrams, 아이 다이어그램 및 결과 표를 포함한 다양한 분석 형식이 제공됩니다. 여러 결과 창을 동시에 표시할 수 있으므로 송신기 성능의 모든 측면을 종합적으로 파악할 수 있습니다.

부속품

■ 지향성 안테나

2000-1411-R	824 MHz ~ 896 MHz, N(f), 12.3 dBi, Yagi
2000-1412-R	885 MHz ~ 975 MHz, N(f), 12.6 dBi, Yagi
2000-1413-R	1710 MHz ~ 1880 MHz, N(f), 12.3 dBi, Yagi
2000-1414-R	1850 MHz ~ 1990 MHz, N(f), 11.4 dBi, Yagi
2000-1415-R	2400 MHz ~ 2500 MHz, N(f), 14.1 dBi, Yagi
2000-1416-R	1920 MHz ~ 2170 MHz, N(f), 14.3 dBi, Yagi
2000-1659-R	698 MHz ~ 787 MHz, N(f), 10.1 dBi, Yagi
2000-1660-R	1425 MHz ~ 1535 MHz, N(f), 14.3 dBi, Yagi
2000-1715-R	지향성 안테나, 698 MHz ~ 2500 MHz, N(f), 2 dBi ~ 10 dBi의 이득, 통상
2000-1726-R	안테나, 2500 MHz ~ 2700 MHz, N(f), 14.1 dBi, Yagi
2000-1747-R	안테나, 로그 주기, 300 MHz ~ 7000 MHz, N(f), 5.1 dBi, 통상
2000-1748-R	안테나, 로그 주기, 1 GHz ~ 18 GHz, N(f), 6 dBi, 통상
2000-1777-R	휴대용 지향성 안테나, 9 kHz ~ 20 MHz, N(f)
2000-1778-R	휴대용 지향성 안테나, 20 MHz ~ 200 MHz, N(f)
2000-1779-R	휴대용 지향성 안테나, 200 MHz ~ 500 MHz, N(f)
2000-1812-R	휴대용 Yagi 안테나, 450 MHz ~ 512 MHz, N(f), 7.1 dBi
2000-1825-R	휴대용 Yagi 안테나, 380 MHz ~ 430 MHz, N(f), 7.1 dBi

■ 휴대용 안테나

2000-1200-R	806 MHz ~ 866 MHz, SMA(m), 50 Ω
2000-1473-R	870 MHz ~ 960 MHz, SMA(m), 50 Ω
2000-1035-R	896 MHz ~ 941 MHz, SMA(m), 50 Ω(1/2 파)
2000-1030-R	1710 MHz ~ 1880 MHz, SMA(m), 50 Ω(1/2 파)
2000-1474-R	1710 MHz ~ 1880 MHz, 너클 엘보 포함(1/2 파)
2000-1031-R	1850 MHz ~ 1990 MHz, SMA(m), 50 Ω(1/2 파)
2000-1475-R	1920 MHz ~ 1980 MHz 및 2110 MHz ~ 2170 MHz, SMA(m), 50 Ω
2000-1032-R	2400 MHz ~ 2500 MHz, SMA(m), 50 Ω(1/2 파)
2000-1361-R	2400 MHz ~ 2500 MHz, 5000 MHz ~ 6000 MHz, SMA(m), 50 Ω
2000-1751-R	698 MHz ~ 960 MHz, 1710 MHz ~ 2100 MHz, 2500 MHz ~ 2700 MHz, SMA(m), 2 dB, 통상, 50 Ω
2000-1636-R	안테나 키트(구성: 2000-1030-R, 2000-1031-R, 2000-1032-R, 2000-1200-R, 2000-1035-R, 2000-1361-R 및 운반 파우치)

■ 지향성 Horn 안테나

2000-1867-R	17.6 GHz ~ 26.7 GHz, WR42, 25 dBi 이득
2000-1868-R	26.4 GHz ~ 40.1 GHz, WR28, 25 dBi 이득
2000-1869-R	33.0 GHz ~ 50.1 GHz, WR22, 25 dBi 이득
2000-1870-R	39.3 GHz ~ 59.7 GHz, WR19, 25 dBi 이득

산업

◐ 레이더 및 전자 피스키핑
◐ 위성 통신

웹비나

스마트 빌딩 및 제조 시설을 위한 실내 무선 네트워크의 5G 진화

5G 기술은 건물 내 기능에 대한 몇 가지 흥미로운 가능성을 도입했습니다. 미래의 "스마트"빌딩 및 제조 시설에는 IoT, 공장 자동화, 기계 학습 장치 및 클라우드 컴퓨팅 애플리케이션과 같은 새로운 기능이 포함될 것입니다. 이러한 새로운 기능을 처리하기 위해 네트워크 아키텍처가 변경되고 주파수 대역이 추가되며 새로운 네트워크 기능이 도입 될 것입니다. 이 웹비나에서는 5G로 이동함에 따라 실내 무선 네트워크가 어떻게 발전 할 것인지, 그리고 이러한 복잡한 네트워크를 관리하여 상업 및 공공 안전 네트워크 모두의 성능과 안정성을 보장하기위한 과제를 살펴볼 것입니다.

실시간 스펙트럼 분석 이해

실시간 스펙트럼 분석 (RTSA)은 이전에는 하이 엔드 실험실 및 벤치 탑 솔루션에서만 사용할 수 있었던 신호 통찰력을 제공합니다. RTSA를 사용하면 빠르게 변화하는 간헐적인 신호를 끊김없이 캡처하고 표시할 수 있습니다. RTSA의 디지털 특성은 전통적으로 여러 하드웨어 플랫폼이 필요했던 다양한 분석 및 디스플레이 기술을 가능하게 합니다.

기술

◐ Bluetooth Wireless Technology
◐ Interference Hunting

적용분야

핸드헬드 RF 스펙트럼 분석기에서 이용 가능한 최고 수준의 성능을 제공하는 Field Master Pro MS2090A 기기는 현장 엔지니어와 기술자들에게 이전에 벤치탑 기기에만 가능했던 탁월한 측정 정확도를 제공합니다.

◐ 간섭 검색 및 스펙트럼 제거 – 빠른 스위프 속도, 낮은 왜곡 프론트 엔드 및 스펙트로그램 디스플레이는 스펙트럼을 선명하게 만들며, 모든 기존 사용자가 모든 전송을 중지했는지 검증하여 새로운 네트워크를 효율적으로 배치하는데 도움을 줍니다.
◐ 브로드캐스트 송신기 분석 – 종합 송신기 측정 – 포함 사항: 고조파, 허위 신호, 점유 대역폭, 채널 출력 및 인접 채널 출력 –, 규제 요건에 대한 적합성 보장
◐ 마이크로웨이브 라디오 링크– 최대 54 GHz의 주파수 옵션을 가지며, 설치나 유지보수 테스트 중에 도파관 혼 안테나를 이용해 디쉬 정렬을 위한 탁월한 감도, 출력 및 변조 대역폭을 검증할 수 있습니다.
◐ 위성 시스템 모니터링 – 간섭 및 잡음 검색을 위해 다운링크 신호 모니터링에 적합
◐ 5GNR 기지국 측정 – 다음을 비롯해 3GPP TS 38.104 V15를 완전 준수하는 필수적인 측정을 통해 gNB 기지국의 성능을 검증합니다.
º 주파수 오류
º 시간 오프셋
º 셀/섹터 ID
º 변조 특성
º 원치 않는 방출
º 점유된 대역폭
º 인접 채널 누출율
º 12.75 GHz에 송신기 허위 신호
º EIRP
º 동기화 신호 블록(SSB)
◐ 5G 커버리지 매핑–– 5G 채널 출력, EIRP 또는 RSRP–를 연속 측정하여 디지털 지도나 건물 평면도에 그래픽으로 표시된 결과를 가지고 의도한 지리적 영역에 5G 송신기의 신호 강도를 명확하게 나타냅니다.

사양

주파수 범위	MS2090A-0709 9 kHz ~ 9 GHz MS2090A-0714 9 kHz ~ 14 GHz MS2090A-0720 9 kHz ~ 20 GHz MS2090A-0726 9 kHz ~ 26.5 GHz MS2090A-0732 9 kHz ~ 32 GHz MS2090A-0743 9 kHz ~ 43.5 GHz MS2090A-0754 9 kHz ~ 54 GHz
DANL(프리엠프 포함)	-164 dBm
TOI	+20 dBm
분석 대역폭	110 MHz
복조	5GNR, LTE FDD, RF, and modulation quality plus SSB signal analysis
진폭 범위	DANL ~ +30 dBm
1 GHz에서 위상 잡음	-110 dBc/Hz @ 100 kHz 오프셋(통상)
분해능 대역폭(RBW)	1 Hz ~ 10 MHz
입력 SWR	1.5
진폭 정확도	< 14 GHz ±1.3 dB(±0.5 dB, 통상)
RTSA 대역폭	22, 55, 110 MHz (option dependent)

OPTIONS

옵션	설명
MS2090A-0709	9 kHz ~ 9 GHz
MS2090A-0714	9 kHz ~ 14 GHz
MS2090A-0720	9 kHz ~ 20 GHz
MS2090A-0726	9 kHz ~ 26.5 GHz
MS2090A-0732	9 kHz ~ 32 GHz
MS2090A-0743	9 kHz ~ 43.5 GHz
MS2090A-0754	9 kHz ~ 54 GHz
MS2090A-0006	Remove WiFi
MS2090A-0019	Hign Accuracy Power Meter
MS2090A-0024	Interference Finder
MS2090A-0090	Gated Sweep
MS2090A-0031	GPS 수신기(별매품인 GPS 안테나 필요)
MS2090A-0089	Zero span IF output
MS2090A-0103	50 MHz 분석 대역폭
MS2090A-0104	110 MHz 분석 대역폭
MS2090A-0124	IQ Waveform Capture
MS2090A-0125	IQ Waveform Streaming (requires option 124)
MS2090A-0126	IQ Waveform Capture (non export controlled)
MS2090A-0127	IQ Waveform Streaming (non export controlled)
MS2090A-0128	Vector Signal Analysis Enabled (requires option 124 or 126)
MS2090A-0199	실시간 스펙트럼 분석기
MS2090A-0331	S331P support
MS2090A-0400	Vision Monitor Enabled
MS2090A-0407	High-Speed Port Scanner
MS2090A-0421	Pulse Analyzer
MS2090A-0444	EMF Measurement (SPA mode, frequency selective; requires Anritsu Isotropic Antenna)
MS2090A-0445	EMF Meter Enabled (Broadband EMF measurements from 20 MHz to 40 GHz with the 2000-1985-R Isotropic EMF Probe)
MS2090A-0883	LTE FDD Measurements (requires Option 31)
MS2090A-0888	5G NR 다운링크 측정(옵션 31 필요)
MS2090A-xxxx-097	ISO17025 및 ANSI/NCSL Z540-1에 따라 인증된 보정(xxxx는 주파수 옵션 번호)
MS2090A-xxxx-098	ISO17025 및 ANSI/NCSL Z540-1에 따른 표준 보정(xxxx는 주파수 옵션 번호)
MS2090A-xxxx-099	ISO17025 및 ANSI/NCSL Z540-1 외에 테스트 데이터에 따른 프리미엄 보정(xxxx는 주파수 옵션 번호)
