MS2085A-MS2089A
MS2085A-MS2089A Site Master 케이블 및 안테나 분석기
- 제품설명스펙트럼 분석기가 포함된 Site Master 케이블 및 안테나 분석기는 설치, 유지보수, 통신 시스템 문제 해결, 범용, 스펙트럼 클리어링, 제조, MIL/GOV에 중점을 두고 있습니다.
- 제조사Anritsu
- 원산지USA
- 예상가격 견적문의
설명
◐ MS2085A : 5 kHz to 4/6 GHz CAA
◐ MS2089A : 5 kHz to 4/6 GHz CAA, 9 kHz to 4/6 GHz SPA
차세대 안리쓰 사이트 마스터는 최첨단 기술, 고객 중심 혁신, 테스트 및 측정 솔루션 분야에서 수십 년간 쌓아온 전문 지식이 융합된 제품입니다. 케이블 및 안테나 분석과 스펙트럼 분석 및 모니터링 기능을 완벽하게 통합하여 다양한 산업 분야의 전문가를 위한 포괄적인 테스트 솔루션을 제공합니다. 통신 및 방송에서 항공 우주 및 방위 산업에 이르기까지, 스펙트럼 분석기가 통합된 Site Master 케이블 및 안테나 분석기는 DAS, 위성 모니터링, 간섭 분석, 설치 및 유지보수 작업을 포함한 광범위한 어플리케이션에 적합합니다.
케이블 및 안테나 분석기 주요 특징
MS2085A는 IK08 10인치 터치 스크린을 갖춘 무게가 7파운드 미만인 5 kHz ~ 4,6 GHz 케이블 안테나 분석기입니다.
◐ 내장 PDF/HTML 보고서 생성
◐ 계측기에서 케이블 목록 추가/편집/내보내기 및 가져오기 기능
◐ TDR 측정
◐ 스윕 속도: 빠른 스윕 모드에서 350µs/데이터 포인트
◐ 데이터 포인트 10,049
스펙트럼 및 간섭 분석기 주요 기능
MS2089A는 두 가지 구성으로 제공됩니다. 첫 번째 구성은 9 kHz ~ 4GHz 스펙트럼 분석기가 포함된 5 kHz ~ 4GHz 케이블 안테나 분석기입니다. 두 번째 구성은 9 kHz ~ 6 GHz 스펙트럼 분석기가 포함된 5 kHz ~ 6 GHz 케이블 안테나 분석기입니다. MS2089A의 무게는 8.5파운드 미만이며 동일한 IK08 10인치 터치 스크린을 갖추고 있습니다.
◐ IQ 캡처/스트리밍
◐ 실시간 스펙트럼 분석기(RTSA)
◐ LTE FDD/TDD 분석기
◐ 5GNR FR1 분석기
◐ 간섭 분석기
특징
◐ 케이블 및 안테나 분석기 : 5 kHz ~ 4, 6 GHz
◐ 반사 손실, 케이블 손실, VSWR, 결함까지의 거리, 시간 영역 반사 측정, 스미스 차트, 1포트 위상
◐ 일반적으로 50kHz ~ 3GHz에서 105dB의 동적 범위
◐ 고속 스윕 모드에서 350μs/데이터 포인트
◐ 내장 PDF/HTML 보고서 생성
◐ 10,049개 데이터 포인트
◐ 스펙트럼 분석기 : 9 kHz ~ 4, 6 GHz
◐ 실시간 스펙트럼 분석기(RTSA)
◐ IQ 캡처/스트리밍
◐ 간섭 분석기
◐ 트루 파워 미터
◐ AM/FM 변조 품질 측정
◐ LTE FDD/TDD 분석기
◐ 5GNR FR1 분석기
◐ 커버리지 매핑
◐ 현장에서 검증된 설계: 폭발성 환경 MIL-PRF-28800F 섹션 4.5.6.3 준수
◐ 소프트 휴대용 케이스에 설치 시 IP52 준수
◐ IK08 등급 스크린

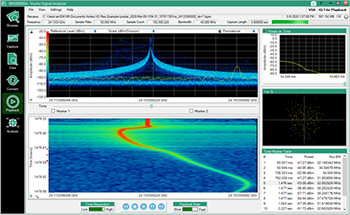

IC 캡쳐 분석
원격 스펙트럼 분석기에서 캡처한 IQ 데이터와 함께 사용하기 위한 PC 기반 IQ 분석 소프트웨어
IQ Signal Master MX280005A 벡터 신호 분석 소프트웨어는 Field Master Pro 스펙트럼 분석기에서 캡처한 IQ 데이터 파일의 사후 처리 및 분석을 제공하는 포괄적인 측정 제품군을 제공합니다. 이 소프트웨어는 IQ 데이터 파일을 캡처한 다음 캡처된 신호의 특성에 대한 중요한 통찰력을 얻는 데 필요한 모든 필수 도구를 한데 모을 수 있도록 설계되었습니다. 어플리케이션 내 모드를 통해 IQ 데이터를 캡처하거나 PC 메모리로 스트리밍하고, 변조 품질 측정을 수행하고, 높은 주파수 및 시간 분해능으로 IQ 데이터를 재생하고, LTE 및 5G 프레임 리소스 블록을 보고, 최대 4개의 분석기에서 IQ 스펙트로그램을 병렬로 재생하는 기능을 지원합니다.
파일 변환 모드를 사용하면 지원되는 분석기에서 캡처한 IQ 데이터를 벡터 신호 발생기 MG3710E를 사용하여 재생에 필요한 형식으로 변환할 수 있어 전반적인 기능이 더욱 향상됩니다.
이 소프트웨어는 현장에서 캡처한 RF 신호에 대한 중요한 통찰력을 확보해야 하는 국가 RF 스펙트럼 규제 기관, 보안 기관 및 방위 전자 회사를 위해 설계되었습니다. 또한 무면허 사업자 또는 의도하지 않은 간섭원으로부터 RF 스펙트럼을 모니터링하고 보호해야 하는 조직에도 적합합니다.
Mobile InterferenceHunter
Anritsu 모바일 간섭 사냥 시스템 - 빠르고 신뢰할 수 있으며 다중 방출기입니다.
Anritsu의 Mobile InterferenceHunter MX280007A는 단일 또는 여러 간섭 소스를 찾는 빠르고 안정적인 방법입니다. 여러 신호 소스, 반사, RF 섀도, 드리프팅 신호, 버스티 신호 및 다중 경로로 작업할 수 있는 기능은 Mobile InterferenceHunter MX280007A를 단일 고정 주파수 간섭 소스를 대상으로 하는 더 비싼 솔루션과 차별화합니다.
Mobile InterferenceHunter의 캡처 후 분석 기능을 통해 사용자는 경로를 다시 주행하지 않고도 검색 매개변수를 수정할 수 있습니다. 이를 통해 캡처된 데이터를 다시 분석하고 전문가와 협의할 수 있습니다.
Mobile InterferenceHunter는 Anritsu의 다양한 핸드헬드 스펙트럼 분석기와 함께 작동하여 9kHz에서 54GHz까지 간섭 헌팅 및 스펙트럼 클리어링 기능을 제공합니다. Mobile InterferenceHunter는 간섭 헌팅 및 스펙트럼 클리어링 요구 사항에 대한 빠르고 신뢰할 수 있는 다중 에미터 솔루션입니다.

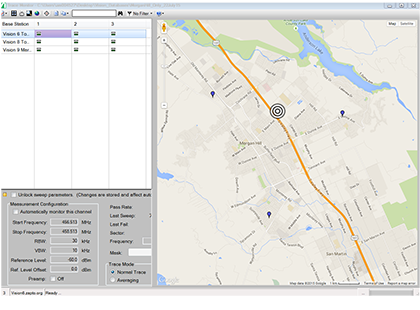

비젼 소프트웨어
Vision™은 Windows 운영 체제(Windows 7/8/10/11)를 사용하는 PC/노트북에서 실행되는 소프트웨어 애플리케이션입니다. 간섭 신호를 모니터링, 식별 및 찾는 데 선택적으로 사용할 수 있습니다.
비전 모니터
비전 모니터는 원격 스펙트럼 활동을 모니터링하기 위한 가시적인 사용자 인터페이스입니다. 측정 데이터는 스펙트럼 트레이스 데이터, 스펙트로그램, 표 및 플롯을 포함한 다양한 형식으로 제공됩니다. 여러 대의 모니터가 배포된 네트워크의 어느 곳에서나 실시간 스펙트럼 측정에 액세스할 수 있습니다.
Vision Monitor 애플리케이션은 완전히 자동화되어 있습니다. 측정값을 캡처하고 주기적으로 데이터베이스에 업로드하여 추가 처리를 수행할 수 있습니다. 필요와 저장 용량에 따라 사용자는 수개월 또는 수년에 걸쳐 스펙트럼 기록을 저장할 수 있습니다. 일반적으로 각 프로브가 15분마다 스펙트럼 데이터를 업로드하는 1,000개의 프로브가 있는 시스템에서 30일간의 스펙트럼 기록을 저장하려면 약 1TB의 저장 용량이 필요합니다.
APPLICATIONS
방송 송신기 시스템
텔레비전, 라디오 및 모바일 라디오 네트워크용 방송 송신기는 통신 시스템의 보편적인 커버리지를 위해 전 세계에 배치됩니다. 이러한 무선 사이트에는 일반적으로 지상에서 고출력 송신기가 설치되어 있으며 피더 케이블이 타워를 통해 안테나로 연결됩니다. 케이블의 길이는 수 미터에 달할 수 있으며 송신기 현장 장애의 가장 큰 원인 중 하나입니다. 이러한 케이블 런과 관련 안테나의 성능을 측정하는 것은 설치 프로세스에서 필수적인 부분입니다. 정기적인 유지보수 테스트와 결함 발견에는 정확하고 휴대 가능하며 사용하기 쉬운 테스트 계측기가 필요합니다. 안리쓰 사이트 마스터는 1995년 처음 소개된 이래 현장 기술자들이 선택한 테스트 장비입니다.
표준 Site Master MS2085A 케이블 및 안테나 분석기는 이 시장에서 30년 동안 쌓아온 경험을 바탕으로 현장에서 케이블을 빠르고 정확하게 측정하고 고장 위치를 정확히 파악하는 고장 플롯과의 거리를 제공합니다.
Site Master MS2089A는 추가 정보가 필요할 때 현장 기술자의 역량을 더욱 강화하기 위해 송신기 품질 측정과 간섭 헌팅 도구를 용이하게 하는 스펙트럼 분석기를 추가합니다.
셀룰러 네트워크
1980년대에 처음 도입된 이후 셀룰러 네트워크 기지국에는 여러 개의 RF 케이블 피드가 포함되어 있습니다. 타워 현장에서는 긴 RF 케이블이, 옥상 현장에서는 여러 개의 점퍼 케이블이 기지국과 안테나 사이에 연결됩니다. 오늘날 동일한 타워 또는 옥상에 여러 셀룰러 기술이 호스팅되는 경우, 액티브 안테나는 일반적으로 여러 주파수 대역의 케이블 입력이 10개 이상이며 MIMO 기술이 배포되어 있습니다.
안리쓰 사이트 마스터는 설치 시 케이블 테스트에 이상적인 계측기입니다. 보고서 생성 기능은 계약업체가 성능 검증을 위해 필요로 하는 마감 보고서를 제공합니다. WCDMA, LTE 및 5G 측정 옵션은 일반적인 셀룰러 기술에 대한 변조 품질 결과를 제공하며 커버리지 매핑 옵션은 네트워크 커버리지가 시스템 설계자의 모델링에 부합하는지 확인합니다.
분산형 안테나 시스템(DAS)
쇼핑몰, 교통 허브, 경기장 등 건물 내 셀룰러 네트워크에 대한 보편적인 액세스는 이제 기본적인 기대치입니다. 이 요구 사항은 분산 안테나 시스템을 구축하는 데 있어 신속한 출시라는 결과를 낳았습니다. DAS 시스템에는 광케이블과 RF 케이블의 조합이 포함될 수 있는 다양한 구현이 있습니다. DAS 시스템 케이블은 건물의 가장 먼 구석까지 도달해야 하므로 분리된 안테나에 여러 개의 갈래가 있어 매우 길 수 있습니다.
DAS 네트워크를 설치하려면 수백 또는 수천 개의 RF 케이블을 측정해야 하며 모든 결과를 기록하고 문서화해야 합니다. 보고서 생성을 위한 무료 안리쓰 리포트 툴 PC 애플리케이션이 포함된 사이트 마스터는 대규모 DAS 시스템 설치 관리에 이상적입니다.
군용 기체
최신 군용 기체의 전자전 슈트는 항공기 코어의 신호 처리 시스템에 연결된 말단부 주위의 안테나로 구성되어 있습니다. 안테나에서 코어 프로세싱 장치로 공급되는 RF 케이블은 정기적인 테스트가 필요합니다. 새로운 사이트 마스터 MS2085A는 RF 통신 주파수 대역을 커버하며, EW 제품군의 경우 사이트 마스터 S820E는 제품군의 주파수 범위를 40GHz까지 확장합니다.
선박 통신
최신 상업용 및 방위용 선박에는 많은 RF 통신 무전기와 고출력 레이더 시스템이 포함되어 있습니다. 이러한 모든 시스템의 안테나는 마스트의 높은 곳에 위치하여 범위를 보장하고 간섭을 최소화합니다. 긴 케이블과 도파관 피드는 특히 열악한 기상 조건에 노출되기 때문에 정기적인 유지보수가 필요합니다. Site Master의 소형 폼 팩터는 선박 통신 제어실의 제한된 공간에서 사용하기에 이상적입니다.
OPTIONS
| Option | Description |
|---|---|
| MS2085A-0804 | Frequency Option 4 GHz Cable and Antenna Analyzer |
| MS2085A-0806 | Frequency Option 6 GHz Cable and Antenna Analyzer |
| MS2085A-0003* | Time Domain Reflection |
| MS2085A-0017 | Secure Communication |
| MS2085A-0019* | High Accuracy Power Meter (Requires USB sensor, sold separately) |
| MS2085A-0021 | 2-Port Transmission Measurement |
| MS2085A-0031* | GNSS Receiver |
| MS2085A-0804-0097 | Accredited Calibration |
| MS2085A-0804-0098 | Standard Calibration |
| MS2085A-0804-0099 | Premium Calibration |
| MS2085A-0806-0097 | Accredited Calibration |
| MS2085A-0806-0098 | Standard Calibration |
| MS2085A-0806-0099 | Premium Calibration |
| MS2089A-0804 | Frequency Option 4 GHz Cable and Antenna Analyzer |
| MS2089A-0806 | Frequency Option 6 GHz Cable and Antenna Analyzer |
| MS2089A-0704 | Frequency Option 4 GHz Spectrum Analyzer |
| MS2089A-0706 | Frequency Option 6 GHz Spectrum Analyzer |
| MS2089A-0003* | Time Domain Reflection |
| MS2089A-0017 | Secure Communication |
| MS2089A-0019* | High Accuracy Power Meter |
| MS2089A-0021* | 2-Port Transmission Measurement |
| MS2089A-0024* | Interference Finder (Option 31 and directional antenna recommended) |
| MS2080A-0027* | Channel Scanner |
| MS2089A-0031* | GNSS Receiver (Requires GNSS antenna, sold separately) |
| MS2089A-0090* | Gated Sweep |
| MS2089A-0102* | 40 MHz Analysis Bandwidth |
| MS2089A-0126* | IQ Waveform Capture (Includes MX280005 A IQ Signal Master base feature set) |
| MS2089A-0127* | I/Q Waveform Stream (Includes MX280005 A IQ Signal Master base feature set) (Requires Option 126) |
| MS2089A-0128* | Vector Signal Analysis enabled |
| MS2089A-0199* | Real Time Spectrum Analysis |
| MS2089A-0400* | Enable Vision Monitor Software enabled |
| MS2089A-0407* | Enable Vision High-Speed Port Scanner |
| MS2089A-0431* | Coverage Mapping (Requires Option 31) |
| MS2089A-0444* | EMF Measurement Option (Requires Anritsu isotropic antenna, sold separately) |
| MS2089A-0509* | AM/FM Modulation Measurement |
| MS2089A-0871* | WCDMA FDD Measurements (Requires Option 31) |
| MS2089A-0883* | LTE FDD/TDD DEMOD (Requires Option 31) |
| MS2089A-0888* | 5G NR Downlink Measurements (Requires Option 31) |
| MS2089A-0704-0097 | Accredited Calibration |
| MS2089A-0704-0098 | Standard Calibration |
| MS2089A-0704-0099 | Premium Calibration |
| MS2089A-0706-0097 | Accredited Calibration |
| MS2089A-0706-0098 | Standard Calibration |
| MS2089A-0706-0099 | Premium Calibration |
* 시간 제한 옵션: 별표가 표시된 옵션은 -9xxx로 주문하면 90일 시간 제한 옵션으로 제공됩니다.
