T3DSOH1000/T3DSOH1000-ISO

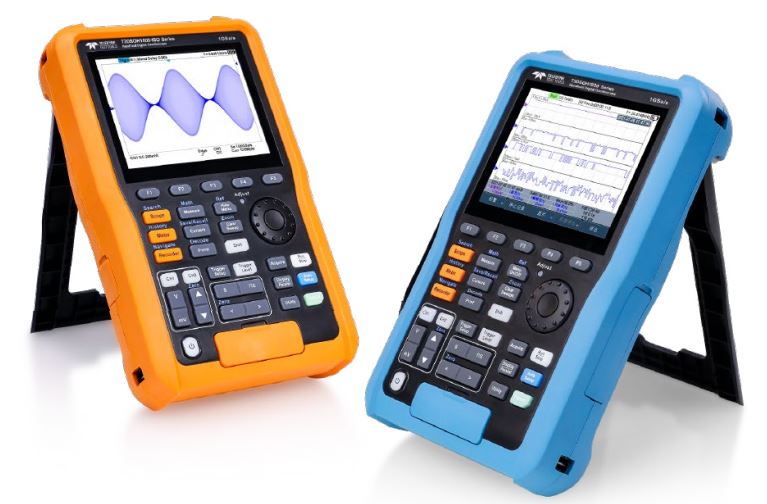

T3DSOH1000/T3DSOH1000-ISO 시리즈 오실로스코프


 PRODUCT



T3DSOH 시리즈 휴대용 오실로스코프 시리즈는 100MHz 및 200MHz의 대역폭을 제공하며 모두 개의 아날로그 채널을 갖추고 있습니다. 휴대용 모델의 표준 기능 범위 외에도 추가 T3DSOH1000-ISO 모델은 고객에게 오실로스코프 채널 1개, 멀티미터 채널 12개, 전원 어댑터 및 USB 호스트/장치 포트 간의 완전한 격리를 제공합니다. 각 채널에는 최대 샘플링 속도가 GSa/s인 단일 ADC와 GSa/s의 단일 메모리 모듈이 있습니다. Mpts 메모리 깊이. 두 개의 채널이 활성화되면 각 채널의 샘플링 속도는 500MSa/s이고 표준 레코드 길이는 6입니다. Mpts. 단일 채널만 활성화된 경우 최대 샘플링 속도는 1GSa/s이고 최대 레코드 길이는 12입니다. Mpts. 이 시리즈에는 I2C, SPI, UART, CAN 및 LIN 프로토콜을 위한 직렬 버스 트리거링 및 디코드가 내장되어 있습니다.

◐ T3DSOH1102           100MHz, 1GS/s 단일 채널, 2CH, 12 Mpts/Ch, HH DSO, 5.6" 컬러 디스플레이
◐ T3DSOH1102-ISO    100MHz, 1GS/s 단일 채널, 2CH, 12 Mpts/Ch, Isolated 채널이 있는 HH DSO, 5.6" 컬러 디스플레이
◐ T3DSOH1202           200MHz, 1GS/s 단일 채널, 2CH, 12 Mpts/Ch, HH DSO, 5.6" 컬러 디스플레이
◐ T3DSOH1202-ISO    200MHz, 1GS/s 단일 채널, 2CH, 12 Mpts/Ch, Isolated 채널이 있는 HH DSO, 5.6" 컬러 디스플레이

Overview

주요 특징들
◐ 100MHz 및 200MHz 대역폭 모델
◐ 최대 샘플링 속도 1GSa/s
◐ 최대 100,000wfm/s의 파형 캡처 속도
◐ 2mV/div ~ 100V/div의 수직 범위
◐ 최대 12 Mpts 획득 메모리
◐ 시퀀스 획득 모드(최대 80,000개 세그먼트)
◐ 최대 80,000프레임의 히스토리 파형 기록(History) 기능
◐ 38개의 자동 측정 파라미터
◐ 256단계 강도 그레이딩 및 색온도 표시 모드 지원
◐ 지능형 트리거: 에지, 기울기, 펄스 폭, 창, 런트, 간격, 시간 초과(드롭아웃), 패턴
◐ IIC, SPI, UART, CAN 및 LIN 프로토콜을 위한 직렬 버스 트리거링 및 디코딩(표준)
◐ 비디오 트리거/HDTV

견고한 디자인
◐ UL2054 인증 리튬 배터리 팩, 6900mAh 용량, 외부 충전기
◐ 밀봉된 IP51 먼지 및 방적 하우징
◐ 큰 키가 있는 고무 표면으로 장갑을 낀 상태에서도 사용하기 쉽습니다.

뛰어난 연결성
◐ 인터페이스 유형: 절연형 USB 호스트, USB 장치(MicroUSB – TMC)
◐ SCPI 원격 제어 명령 지원

True RMS 디지털 멀티미터
◐ CAT III 600V/CAT II 1000V 정격 절연 입력
◐ 6000카운트 디지털 멀티미터는 DCV, ACV, DCI, ACI, 저항, 다이오드, 커패시턴스, 연속성 테스트를 지원합니다.
◐ True RMS AC 전압/전류 측정 멀티미터
◐ 포함된 전류 어댑터는 최대 10A의 전류 측정에 도움이 됩니다.
