RM3545A

저항계 RM3545A

제품번호 (발주코드)
RM3545A
RM3545A-1 - 단채널 모델
RM3545A-2 - 내장 멀티플렉서 대응 모델




● 배터리나 모터, 전자부품 등의 개발시 낮은 저항값을 정확하게 측정
● 최소 분해능 1nΩ 의 1000μΩ 레인지를 새롭게 탑재. 정확도는 최고 클래스 0.045% rdg 실현
● 생산라인에 내장함으로써 개발 시와 동일한 측정 정밀도 검사가 가능
● 최대 132채널(4단자법)까지 대응 (스위치 메인프레임 SW1002와 조합시)
● 최대 20채널(4단자법)까지 대응 (멀티플렉서 유닛 Z3003 2개 탑재 시. RM3545A-2만 해당)
● 최속 21ms (10mΩ 레인지 또는 100mΩ 레인지에서 PR 모드 ON, 측정 속도 FAST, 외부 트리거를 사용하는 경우)

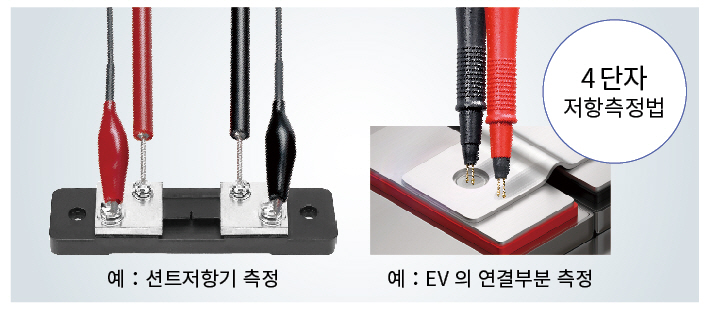

초 저저항을 정확하고 간단히 측정




최소 분해능1 nΩ의 1000μΩ 레인지를 새롭게 탑재하고, 정확도는 탑클래스 ±0.045% rdg ±0.010% f.s.를 실현했습니다. 워밍업 없이・영점조정 없이도 정확도를 보증하기 때문에 기동후 바로 정확한 측정을 시작할 수 있습니다. 오프셋전압을 보정하는 OVC기능도 탑재해 저저항을 안정적으로 측정합니다.

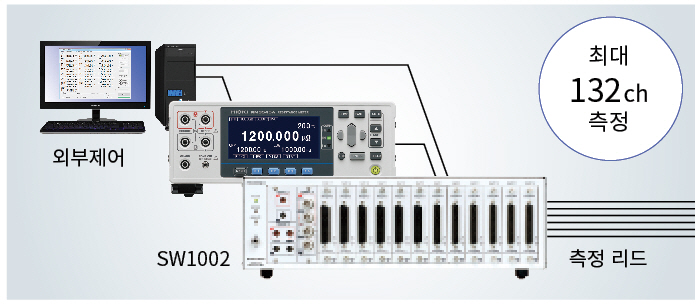

고정밀도 다채널 계측을 간단히



스위치 메인프레임 SW1002와 결합하면 최대132채널 （4단자법） 까지 대응하며, RM3545A-2에는 옵션 멀티플렉서 유닛 Z3003을 최대2대 탑재할 수 있어 최대20채널 （4단자법） 까지 가능합니다. 고정밀도 다채널 계측 수요를 충족합니다.

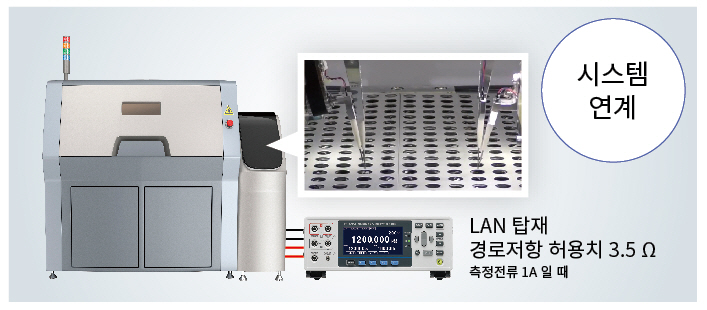

간편하게 자동화라인을 구축



기존 모델 RM3545와 비교해, 측정속도가 약 2배 （최속 21 msec*）로 빨라졌습니다. 또한 경로저항의 허용치도 확대되어 배선저항 및 접촉저항을 신경쓰지 않고 시스템에 탑재할 수 있습니다. PC나 PLC 과 같은 기기와 데이터 연계가 용이하도록 LAN통신 인터페이스도 표준으로 탑재했습니다.

*: 10 mΩ 레인지 또는 100 mΩ 레인지에서 PR 모드 ON, 측정 속도 FAST, 외부 트리거를 사용할 경우



기본 사양 (정확도 보증 기간 1 년, 조정 후 정확도 보증 기간 1 년)​

저항 측정 레인지 (13레인지) [레인지, 최대표시, 분해능, 측정전류]
1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A
10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A
100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A
1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA
10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA
100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA
1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA
10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA
100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA
1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA
10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA
100 MΩ（100 MΩ 레인지 고정밀도 모드）: 120.000 0 MΩ, 100 Ω, 100 nA
1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA 이하
대표 정확도
※ High모드, OVC기능 ON, SLOW2, 영점조정 없음		 1000 μΩ 레인지: ±0.045% rdg ±0.010 % f.s.
10 mΩ 레인지: ±0.045% rdg ±0.001 % f.s.
100 mΩ 레인지: ±0.045% rdg ±0.001 % f.s.
1000 mΩ 레인지: ±0.012% rdg ±0.001 % f.s.
1000 Ω 레인지: ±0.006% rdg ±0.001 % f.s.
측정전류 High모드 : 1000μΩ（1 A）〜1000 MΩ (1 μA 이하 )
Low모드 : 100 mΩ（100 mA）〜100 Ω（1 mA）
로우 파워 모드（LP）: 측정전류 및 개방전압을 20 mV로 억제한 로우 파워 측정
LP1000 mΩ（1 mA）~LP1000 Ω（5 μA）
측정속도 FAST, MEDIUM, SLOW1, SLOW2
경로저항의 허용치
※참고값 SOURCE B와 SOURCE A 사잉의 경로저항 (측정대상 이외)		 100mΩ 이하(PR모드 OFF)의 레인지: 2.6Ω
100 mΩ 이하 (PR 모드 ON)의 레인지 : 3.5Ω
1000mΩ 레인지: 15Ω
10 Ω레인지: 150 Ω
100 Ω레인지: 100 Ω
10 kΩ 레인지: 500Ω
100 kΩ 이상의 레인지: 1 kΩ
최대 개방단자 전압 1000Ω 이하의 레인지: 8.0V
10 kΩ 이상의 레인지 : 20V
온도측정 서미스터 센서 (Z2001[부속품] : -10.0℃~99.9℃
아날로그 입력 (방사온도계 등): DC 0V~2.0V
내장 멀티플렉서(내장옵션, RM3545A-2만 해당) 멀티플렉서 유닛 Z3003
탑재 가능 수 : 최대 2 유닛
최대 채널수 : 20채널(4선식), 42채널(2선식)
전환 시간 : 30msec
외장 멀티플렉서(외장옵션) 스위치 메인프레임
최대 채널 수(SW1001): 33채널(4선식)
최대 채널 수 (SW1002) : 132 채널 (4선식)
전환 시간 : 11msec
인터페이스 LAN(TCP/IP, 10BASE-T/100BASE-TX), RS-232C(최대 115200bps, 프린터 I/F겸용), USB, EXTI/O(D-sub 37핀), 아날로그 출력(D/A출력전압범위, DC 0V ~ 1.5 V)
기능 콘택트 체크, 영점 조정(각 레인지 ±50% of full scale 이내)*1, 영점 조정 없이도 정확도 보증, OVC 기능, 접촉 개선 기능(최대 인가 전압) 5V, 최대 전류 10mA), 로우파워모드(최대 개방전압 20mV), 자동홀드기능, 콤퍼레이터, 온도측정기능, 온도보정(TC)기능, 온도환산(ΔT)기능, 통계연산기능, 딜레이기능, 애버리지기능 및 설정세이브(패널세이브) ), 데이터 메모리 기능, 커맨드 모니터 기능(커맨드 및 쿼리 송수신 현황 표시), LabVIEW ® 드라이버 지원 *2

* 1: 100MΩ 이상은 영점 조정 불가(강제 OFF)
*2: LabVIEW 드라이버는 National Instruments사의 상표 및 등록 상표입니다.
전원 정격 전원 전압: AC 100V ~ 240V
정격 전원 주파수: 50Hz / 60Hz
최대 정격 전력: 40VA
통상소비전력(참고값) 16 W (측정 전류 1A, LCD 점등)
치수 및 질량 RM3545A-1: 약 215W× 80H × 306.5Dmm (돌기물 미포함), 약 2.7kg
RM3545A-2: 약 215W× 80H × 306.5Dmm (돌기물 미포함), 약 3.4kg
부속품 전원 코드 × 1, 온도 센서 Z2001 × 1, EXT I/O용 수컷 커넥터 × 1, EXT I/O용 커넥터 커버 × 1, 예비 퓨즈 (F1.6AH 250V) × 1, 스타트업 가이드 × 1, 사용시 주의사항 × 1
