◐ WaveMaster 8650HD (65GHz, 12비트, 320 GS/s, 400 Mpts/Ch)
◐ WaveMaster 8590HD (59GHz, 12비트, 320 GS/s, 400 Mpts/Ch)
◐ WaveMaster 8500HD (50GHz, 12비트, 320 GS/s, 400 Mpts/Ch)
◐ WaveMaster 8330HD (33GHz, 12비트, 160 GS/s, 200 Mpts/Ch)
◐ WaveMaster 8250HD (25GHz, 12비트, 160 GS/s, 200 Mpts/Ch)
◐ WaveMaster 8200HD (20GHz, 12비트, 160 GS/s, 200 Mpts/Ch)
◐ SDA 8650HD (65GHz, 12비트, 320 GS/s, 1 Gpt/Ch 고화질 직렬 데이터 분석기, 8 Gbps 직렬 트리거)
◐ SDA 8590HD (59GHz, 12비트, 320 GS/s, 1 Gpt/Ch 고화질 직렬 데이터 분석기, 8 Gbps 직렬 트리거)
◐ SDA 8500HD (50GHz, 12비트, 320 GS/s, 1 Gpt/Ch 고화질 직렬 데이터 분석기, 8 Gbps 직렬 트리거)
◐ SDA 8330HD (33GHz, 12비트, 160GS/s, 500 Mpts/Ch 고화질 직렬 데이터 분석기, 8Gbps 직렬 트리거)
◐ SDA 8250HD (25GHz, 12비트, 160GS/s, 500 Mpts/Ch 고화질 직렬 데이터 분석기, 8Gbps 직렬 트리거)
◐ SDA 8200HD (20GHz, 12비트, 160GS/s, 500 Mpts/Ch 고화질 직렬 데이터 분석기, 8Gbps 직렬 트리거)

WaveMaster 8000HD는 처음 개발된 실리콘 특성화, 채널 링크 검증, 전체 프로토콜 스택 디버깅 등 제품 개발의 모든 단계를 검증 및 디버깅할 수 있도록 설계된 유일한 고대역폭 오실로스코프입니다. 타사의 오실로스코프에서는 제공하지 않는 분석 전용 툴을 사용하여 더 많은 엔지니어링 작업을 지원합니다.

◐ 탁월한 신호 특성화 성능
◐ 비교할 수 없는 검증 및 디버그 기능
◐ 포괄적인 시리얼 데이터 전용 분석 툴


WaveMaster 8000HD 오실로스코프는 모든 개발 단계에 필요한 기능을 지원하여 출시 기간을 단축합니다. WaveMaster 8000HD 오실로스코프 모델은 고속 특성화, 규정 준수, 검증 및 디버그 도구의 전체 세트를 제공합니다. 경쟁사의 고대역폭 오실로스코프는 특성화 및 규정 준수 작업만 지원합니다.

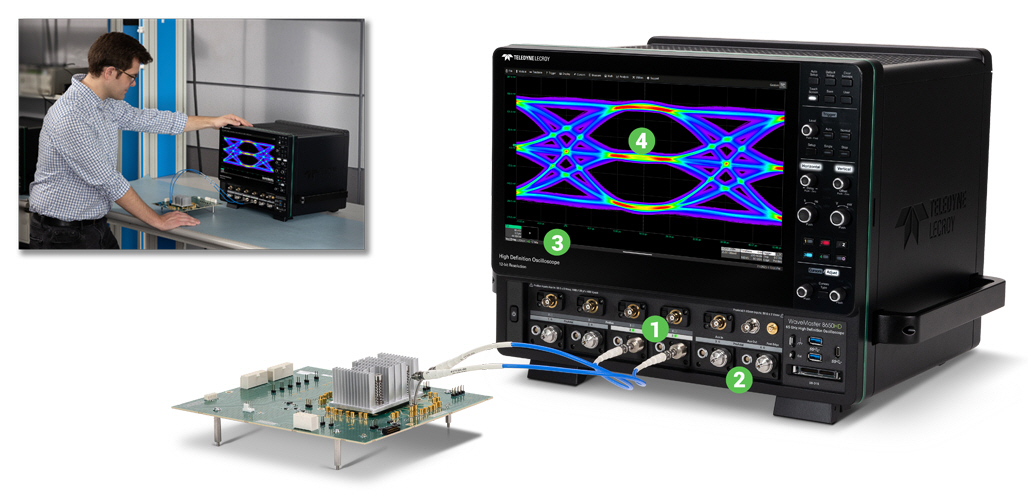

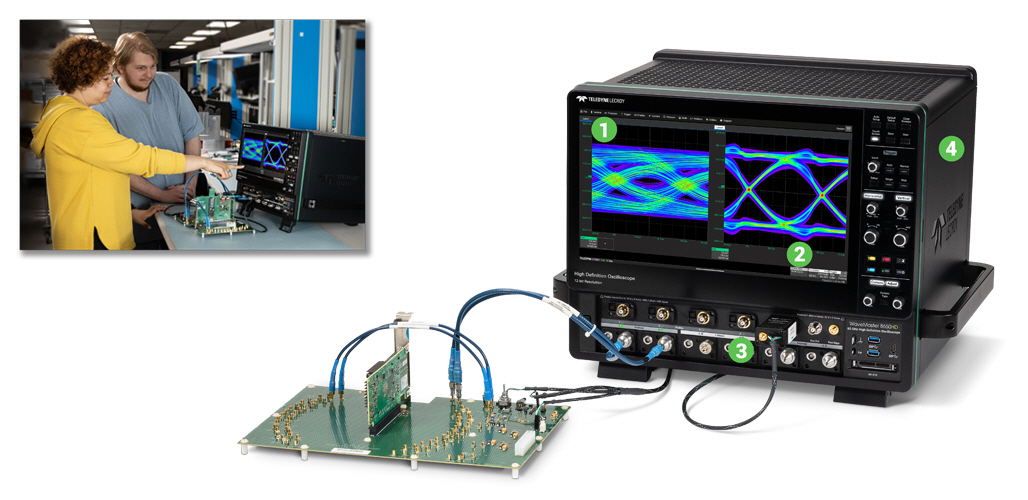

디바이스 성능을 이해하려면 신호 충실도와 분석 기능이 특별하게 조합되어야합니다. WaveMaster 8000HD는 가장 복잡한 특성화를 쉽게 수행합니다.

① 두 개의 65 GHz 입력 채널
② 네 개의 33 GHz 입력 채널
③ 12-bit 분해능
④ SDA Expert 시리얼 데이터 분석 아이 다이어그램, 지터 및 노이즈 분석



자동화

WaveMaster 8000HD는 강력하고 유연한 테스트 자동화 도구와 기능을 제공하여 작업 흐름을 개선하고 설정 오류를 최소화합니다.

① PCI Express를 포함한 최신 직렬 기술을 위한 QualiPHY 테스트 자동화^®, USB, DDR 등
② 동급 최고의 PC 플랫폼을 적용하여 데이터 처리가 빠릅니다.
③ 리시버 테스트 캘리브레이션과 측정 자동화

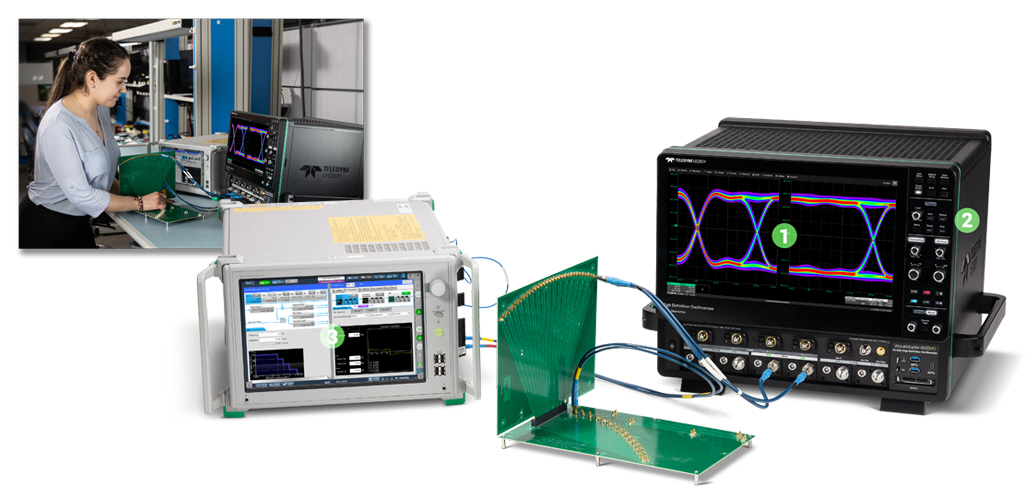

오늘날의 첨단 기술 표준은 특성화 및 적합성 테스트에 대한 엄격한 요구 사항을 부과합니다. WaveMaster 8000HD는 다음을 통해 이러한 복잡한 작업 흐름을 단순화합니다.

① PCI Express, USB, DDR 등을 위한 QualiPHY 테스트 자동화
② 기술별 측정 전용 분석도구를 사용한 SDA Expert 아이 다이어그램, 지터 및 노이즈 분석
③ 테스트 설정 문제 해결을 위한 고유한 디버그 도구
④ 동급 최고의 PC 플랫폼을 적용하여 데이터 처리가 빠릅니다.

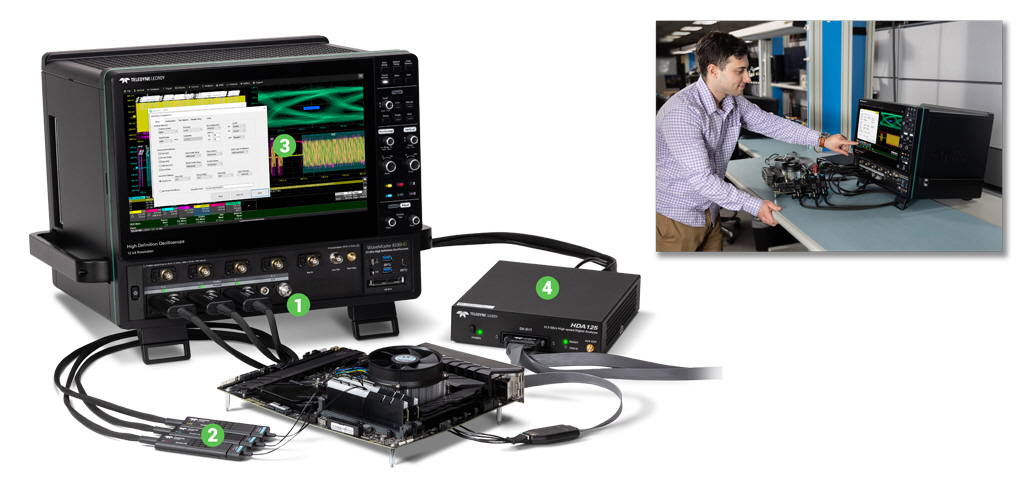

규정 준수를 넘어서는 것은 장치가 모든 조건에서 의도한 대로 작동하도록 보장하는 것을 의미합니다. WaveMaster 8000HD의 높은 신호 충실도와 유연한 디버그 도구의 독특한 조합은 작동 중인 시스템의 더 많은 부분을 볼 수 있음을 의미합니다.

① 고해상도, 고대역폭 아날로그 입력
② 최대 30GHz 대역폭의 차동 프로브
③ 최대 8Gpts 획득 메모리 옵션
④ 사이드밴드 및 명령 버스 캡처를 위한 혼합 신호 입력 기능

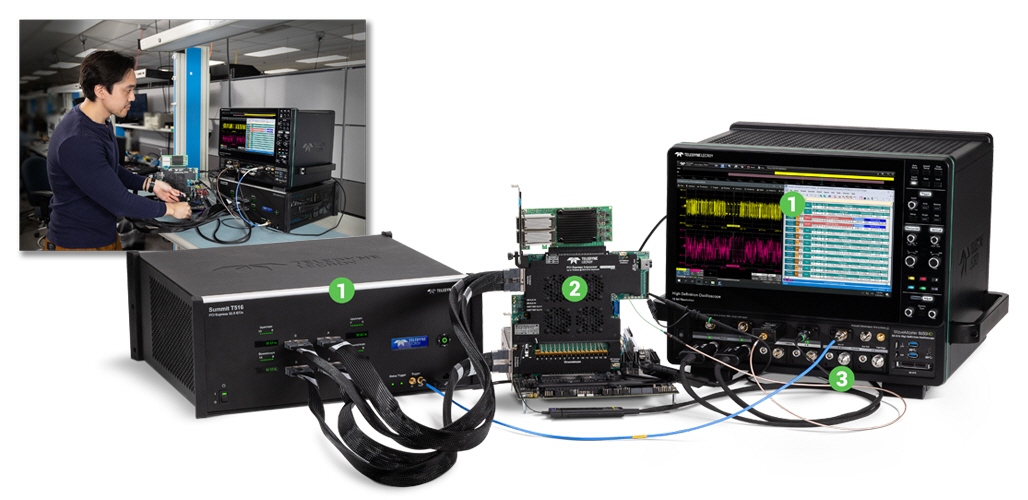

개발 주기에서 가장 어려운 문제 중 하나는 호환되지 않는 두 장치가 올바르게 상호 운용되지 않을 때 발생합니다. 그만큼 WaveMaster 8000HD는 이러한 특정 디버그 시나리오를 위해 설계되었습니다.

① 크로스싱크^™ Teledyne LeCroy 프로토콜 분석기와 PHY 소프트웨어 통합으로 전체 프로토콜 스택을 한 번에 보여줍니다.
② 라이브 링크에서 데이터를 캡처하기 위한 CrossSync PHY 인터포저
③ 고속 회선, 전력 레일, 디지털 측파대 등 모든 중요한 장치 신호를 캡처하기 위한 유연한 입력

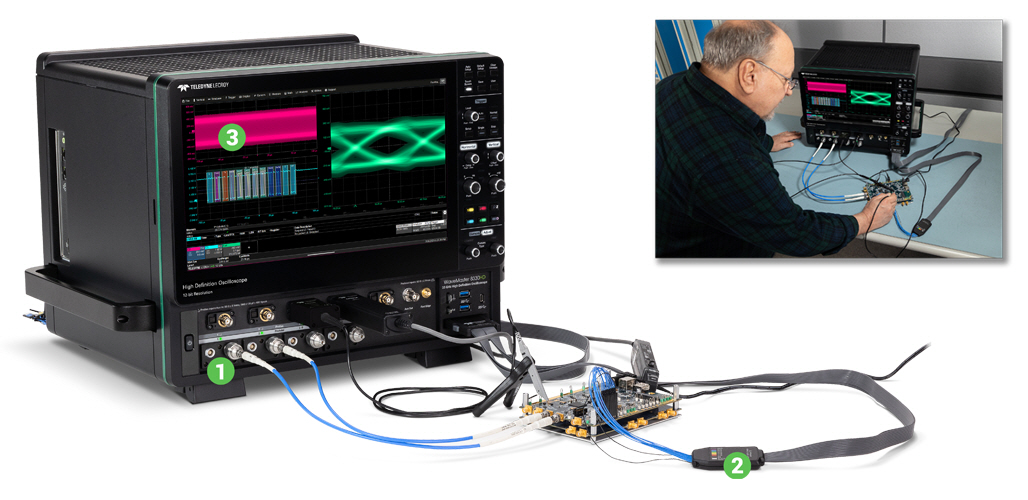

고속 인터페이스를 디버깅한다는 것은 두 개의 오실로스코프(고속 특성화용 하나와 임베디드 디버그용 하나)를 보유한다는 의미였습니다. WaveMaster 8000HD는 타협 없이 모든 것을 수행합니다.

① 고속 회선, 전력 레일, 디지털 측파대 등 모든 중요한 장치 신호를 캡처하기 위한 유연한 입력
② 사이드밴드 및 명령 버스 캡처를 위한 혼합 신호 입력 기능
③ 전체 샘플링 속도에서 8ms 캡처 시간을 위한 최대 100 Gpts 수집 메모리 옵션


WaveMaster 8000HD 오실로스코프는 가장 강력한 고대역폭 오실로스코프 신호 수집 및 처리 플랫폼입니다.

◐ 65에서 최대 3GHz 대역폭20 GS/s
◐ 전체 대역폭 및 샘플링 속도에서 12비트
◐ 모든 세부 사항을 캡처할 수 있는 최대 8 Gpts 수집 메모리
◐ 복잡한 신호를 빠르게 처리할 수 있는 64GB RAM을 갖춘 동급 최고의 PC 시스템

WaveMaster 8000HD는 고대역폭 50Ω 및 고임피던스 1MΩ 입력, 전체 범위의 혼합 신호 입력(디지털 입력) 옵션, 최대 8Gpts 수집 메모리 및 빠른 처리를 위한 동급 최고의 PC를 모두 갖춘 유일한 오실로스코프입니다.

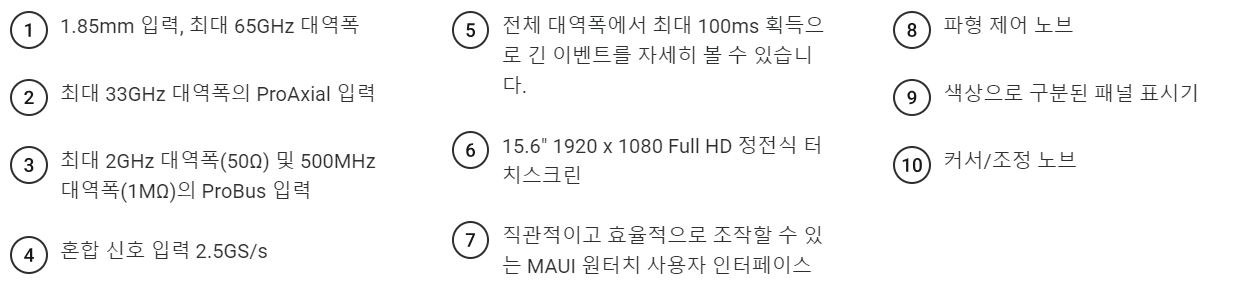

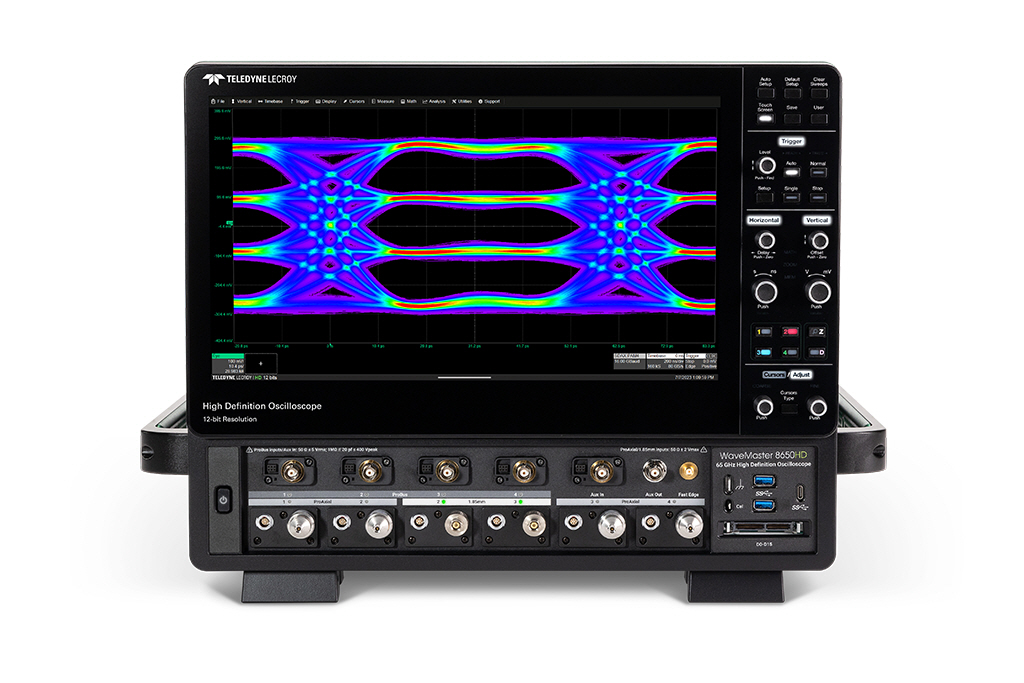

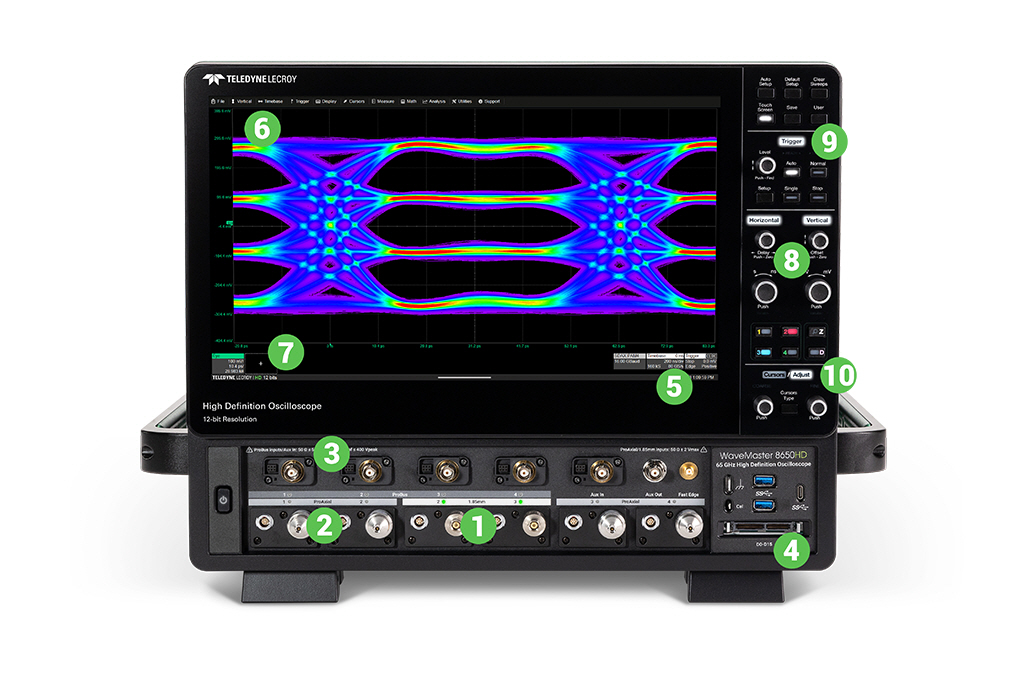

Pront View

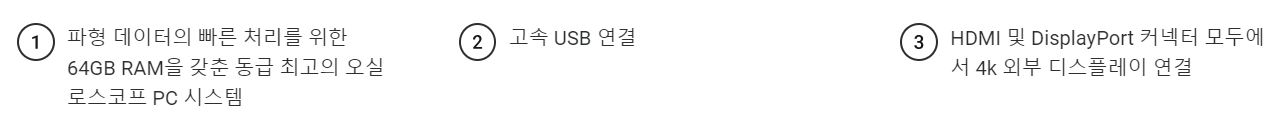

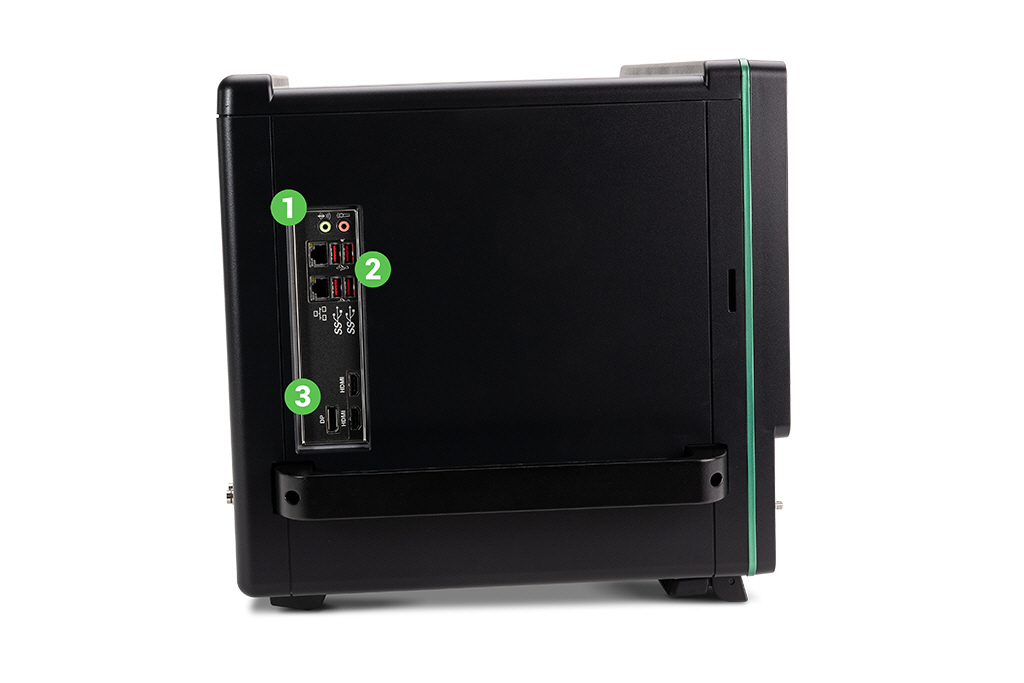

Side View

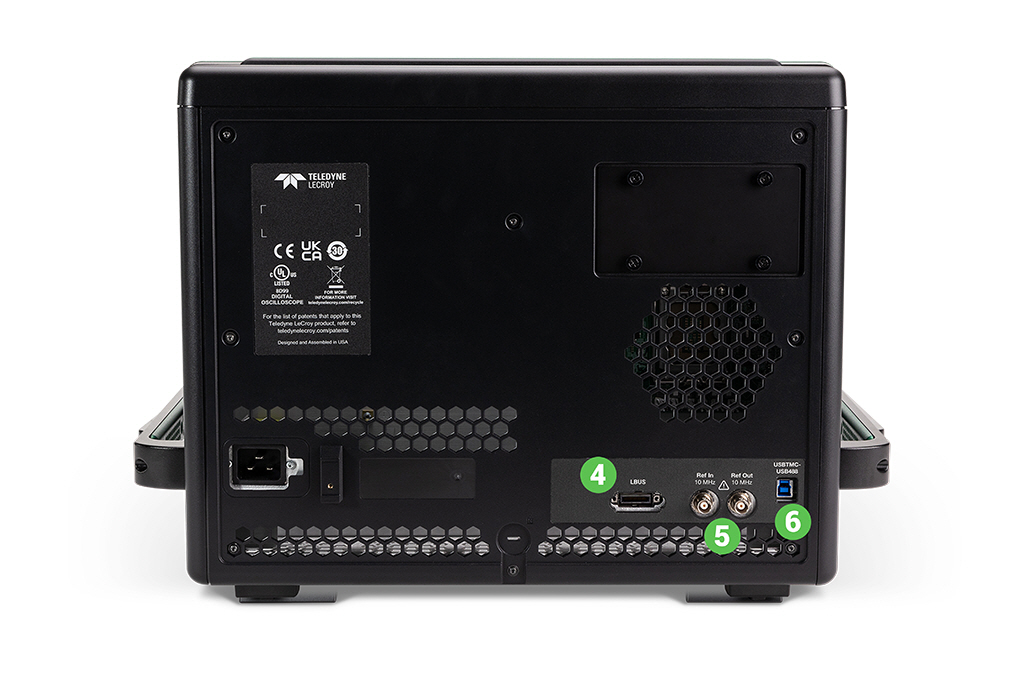

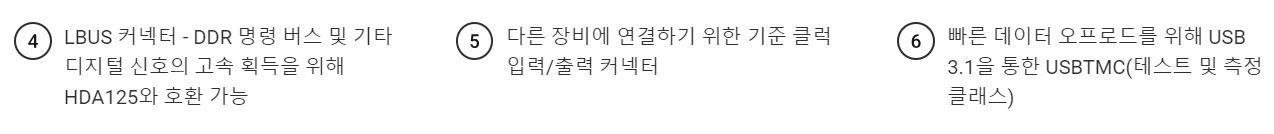

Back View

WaveMaster 8000HD 오실로스코프 모델은 다른 어떤 고대역폭 오실로스코프도 따라올 수 없는 시스템 전반의 동작에 대한 가시성을 제공합니다. 규정 준수 실패의 근본 원인을 쉽게 찾고, 상호 운용성 문제의 원인을 식별하고, 간헐적인 버그를 추적하세요.

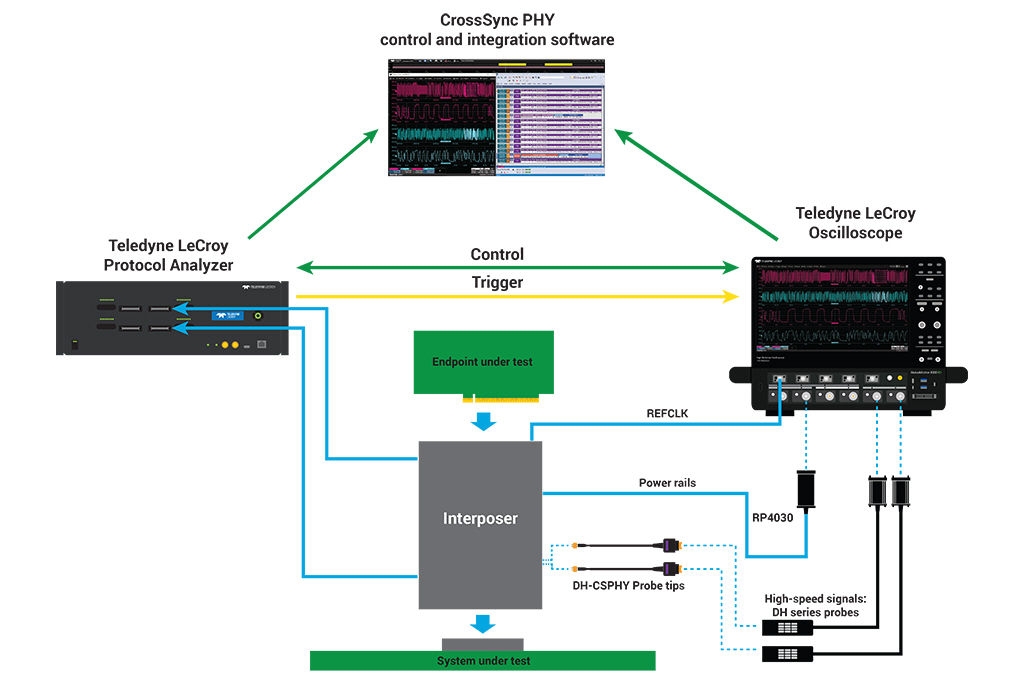

CrossSync PHY 프로토콜 분석기 및 오실로스코프 동기화

Teledyne LeCroy CrossSync PHY 소프트웨어와 인터포저는 Teledyne LeCroy 프로토콜 분석기와 오실로스코프의 기능을 원활하게 통합하여 다른 장비가 제공할 수 없는 링크 동작에 대한 통찰력을 제공합니다.

◐ 활성 링크 작업 유효성 검사 및 디버그
◐ 전체 프로토콜 스택을 캡처하여 상호 운용성 문제를 신속하게 해결
◐ 통합된 물리적 및 프로토콜 보기로 링크 트레이닝 분석

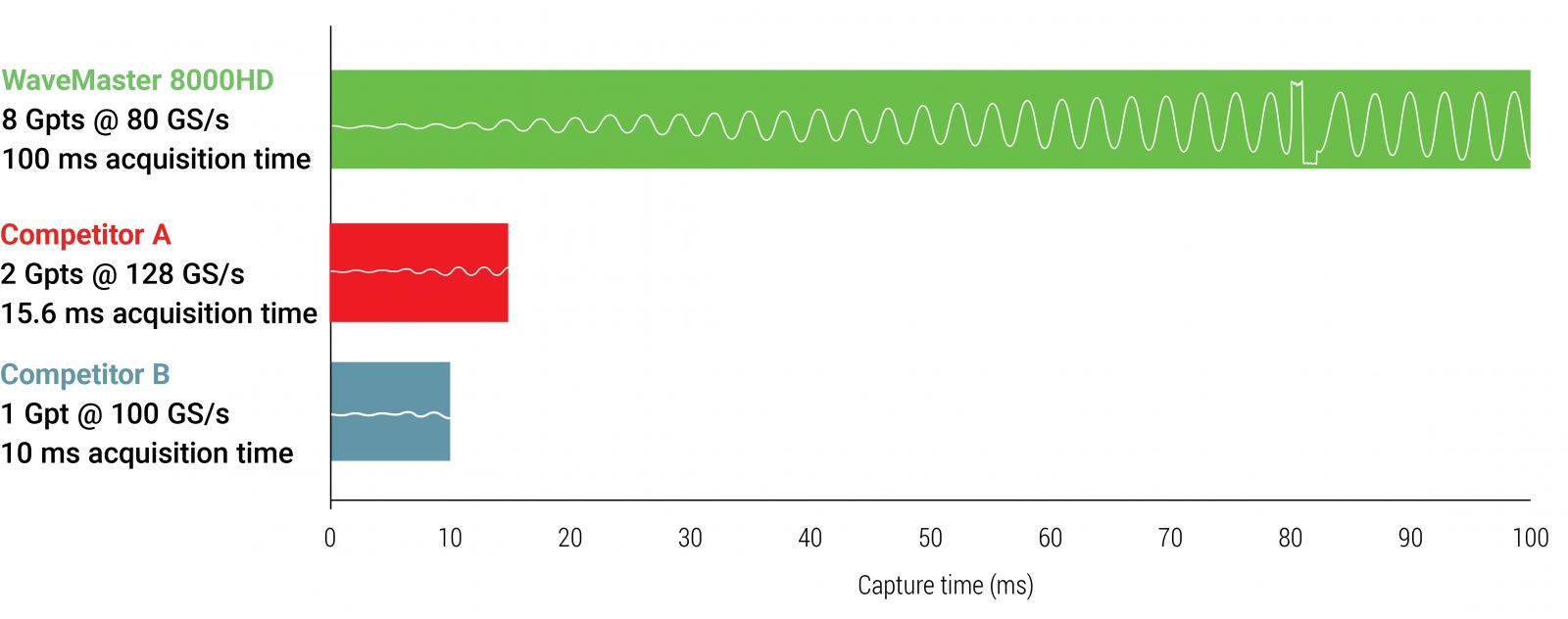

업계에서 가장 긴 오실로스코프 획득 메모리

최대 8Gpt의 획득 메모리로, WaveMaster 8000HD는 가장 작은 세부 사항까지 볼 수 있도록 높은 샘플링 속도를 유지하면서 장기간에 걸쳐 발생하는 이벤트를 캡처합니다.



◐ 전체 대역폭에서 최대 100ms의 데이터를 수집하며 항상 12비트 분해능을 유지합니다.
◐ 긴 메모리와 높은 샘플링 속도는 밀리초 규모의 추세와 피코초 규모의 글리치를 모두 캡처합니다.
◐ 메모리가 더 적은 오실로스코프는 획득 시간을 위해 샘플링 속도를 절충해야 합니다.

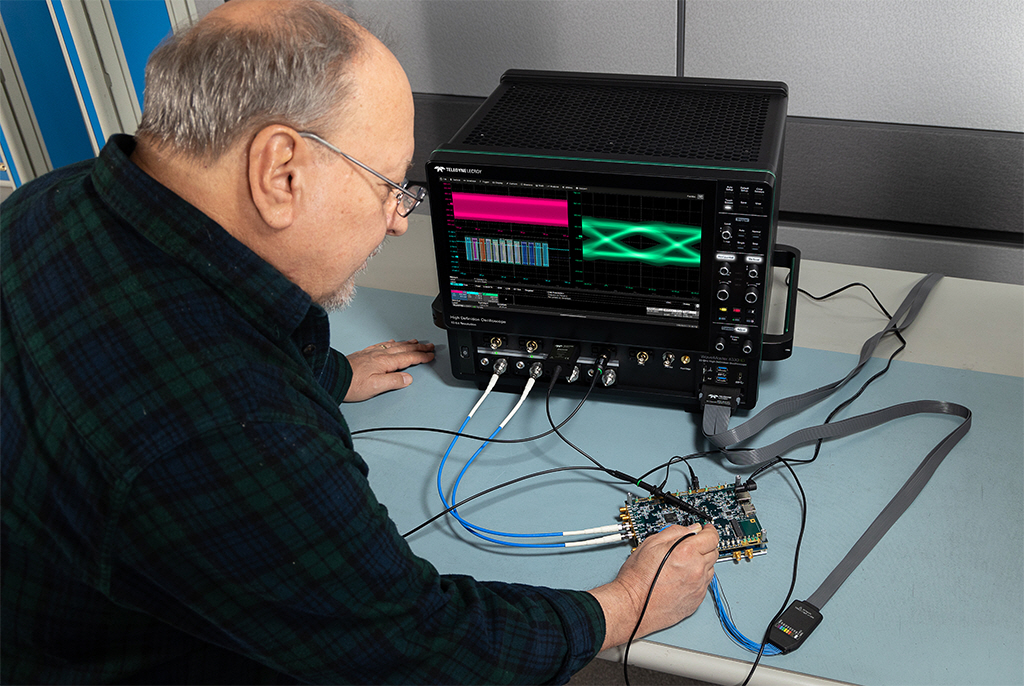

포괄적인 임베디드 디버그 도구 세트

고속 인터페이스를 디버깅하려면 벤치에 두 개의 오실로스코프(고대역폭 오실로스코프 하나와 범용 오실로스코프 하나)가 있어야 합니다. WaveMaster 8000HD 오실로스코프는 성능 저하 없이 모든 기능을 수행합니다.

◐ 패시브 1MΩ 프로브를 사용하여 저속 신호와 50Ω 입력에서 고대역폭 신호를 모두 획득(어댑터 필요 없음)
◐ 간헐적인 문제를 포착하기 위한 하드웨어 직렬 트리거
◐ 측파대 신호용 2.5GS/s 혼합 신호 옵션
◐ DDR 및 기타 고속 애플리케이션을 위한 외부 12.5GS/s 혼합 신호 옵션

SDA 8000HD 시리얼 데이터 분석기 모델에는 추가 획득 메모리, 8Gb/s 직렬 트리거(16Gb/s로 업그레이드 가능), SDA Expert 아이다이어그램 및 지터 분석 도구의 핵심 버전이 포함되어 있습니다.

◐ PCI Express, USB Type-C에 대한 맞춤형 신호 분석^®, DDR 및 기타 기술
◐ 강력한 PAM 및 NRZ 아이, 지터 및 링크 분석 도구

Teledyne LeCroy는 PCIe를 제공하는 유일한 회사입니다.^® 프로토콜부터 물리적까지 여러 계층에 걸쳐 테스트하는 동시에 정교한 지터, 아이 다이어그램, 디버그 및 규정 준수 소프트웨어를 갖춘 우수한 계측기를 제공합니다.

◐ 교차 계층 분석을 통해 PCIe 링크 테스트 단순화
◐ PCIe 규정 준수 및 상호 운용성 테스트에 대한 최고의 신뢰도 제공
◐ 신호 측정 및 특성화를 위한 내장형 PCIe 전문 지식 포함

완벽한 PHY 및 PHY 로직 레이어 오실로스코프 솔루션 USB4®, Thunderbolt™, USB 3.0/2.0, 디스플레이포트^™ 2.1 및 USB Power Delivery를 USB Type-C 커넥터 전반에 걸쳐 제공합니다.

◐ USB Type-C 테스트를 위한 최고의 오실로스코프
◐ 신호 측정 및 특성화를 위한 USB-C 테스트 전문 지식 내장
◐ 크로스 레이어 분석으로 USB-C 링크 테스트 단순화

초기 켜기부터 JEDEC 규정 준수 테스트에 이르기까지 DDR(이중 데이터 속도) 및 LPDDR(저전력 DDR) 설계의 모든 단계를 신속하게 테스트할 수 있는 올바른 도구를 사용하여 최종 제품을 향한 여정을 가속화하세요.

◐ 초기 턴온부터 검증까지 DDR 작동 극대화
◐ DDR 사전 적합성 테스트 및 미세 조정 가속화
◐ 포괄적인 DDR 적합성 테스트

텔레다인 르크로이 비교 WaveMaster 8000HD 시리즈 오실로스코프를 Tektronix 또는 Keysight 고대역폭 오실로스코프 또는 Teledyne LeCroy에 연결 LabMaster 10 Zi-A 시리즈 모듈형 고대역폭 오실로스코프.
