DC 내전압 절연저항시험기 ST5680

제품번호 (발주코드)
ST5680

※GP-IB와 RS-232C는 옵션입니다.



◐ 절연성능을 정확하게 검사해 배터리 및 모터의 품질을 증명
◐ 파형과 수치 표시로 생산공정을 개선, 회수한 불량품을 분석, 검사품질 PR에 활용
◐ 아크방전에 의한 미세 고장품의 유출을 방지
◐ 오판정에 의한 재검사를 방지
◐ 폭넓은 국제규격(IEC, UL, GB, JIS)에 대응. BDV (절연파괴전압) 측정기능 탑재.

DC내전압 시험에 특화된 고스펙 모델
한 단계 높은 검사 품질을 제공하는 DC 내전압 절연 저항 시험기 ST5680을 소개합니다.
다양한 국제규격(IEC, UL, GB, JIS)에 대응하며, 여러 DC 내전압 시험을 지원합니다.



파형과 수치로 절연 성능을 증명 [파형 표시 기능]
ST5680은 다양한 안전 규격에 근거한 DC 내전압 시험과 절연저항 시험을 할 수 있는 측정기입니다.
PASS/FAIL의 양불 판정뿐만 아니라 시험시의 인가 전압 파형과 누설 전류 파형을 표시하거나 기록할 수 있습니다.
시험을 시각화하여 분석하거나 검사 traceability에 도움을 줍니다.

출력 전압과 누설 전류를 파형 표시

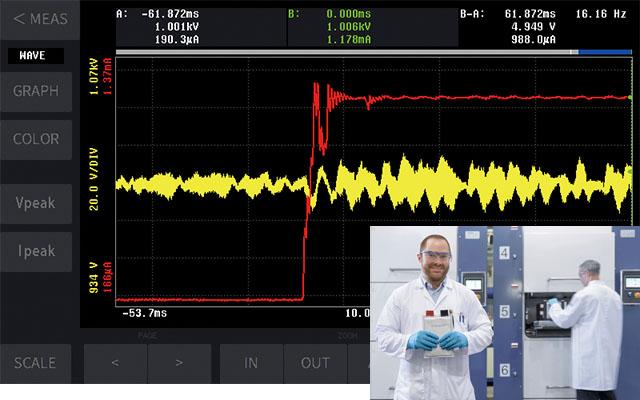

시험시의 출력 전압이나 누설 전류의 움직임을 파형으로 확인할 수 있습니다. 파형을 확인하면서 전압값·누설 전류값·저항값도 시계열로 확인할 수 있습니다.
PC를 사용하지 않고 파형의 확대 표시도 가능하므로 현장에서 상세한 분석이 가능합니다.



파형 표시 기능의 장점
생산 공정 개선
검사 시의 파형을 분석함으로써 생산 공정에서의 불량 요인을 추측할 수 있습니다. 불량 요인을 특정하여 생산 공정을 개선함으로써 생산 효율을 높일 수 있습니다.

회수한 불량품을 분석
불량품으로 회수한 생산품의 출하 검사 시 결과를 파형 레벨로 확인할 수 있습니다. 양품 판정의 기준을 개선함으로써 보다 생산 품질을 향상시킬 수 있습니다.

검사 품질을 PR
파형 기록 관리는 검사 traceability에 도움이 됩니다. 보다 고품질 검사 체제를 구축함으로써 납품처로부터 신뢰성을 얻을 수 있습니다.



아크 방전에 의한 미세 고장품의 유출을 방지
버(Burr)나 부스러기 등의 잔류 이물로 인해 발생하는 아크 방전을 검출할 수 있습니다.
미세하게 절연 불량이 생긴 제품을 미세 고장품으로 판정함으로써 출하 후 발열로 인해 발생하는 화재 사고나 고장 등의 위험을 방지합니다.



오판정에 의한 재검사를 방지 [콘택트 체크기능]
측정 단자 간의 용량(부유 용량, 피시험물의 용량)을 측정함으로써 검사 대상에 올바르게 접촉하고 있는지 판단할 수 있습니다.

불량품을 양품으로 오판정하는 것을 방지
・시험 중에 측정 리드가 분리된 경우
・시험 포인트 간의 저항이 증가한 경우
　예：측정 리드의 열화, 지그나 고압 릴레이의 열화 등

간단하게 이용 가능
・2 단자로 간단하게 배선 가능



배터리, 모터, 전자 부품 등의 내전압 시험에 최적
ST5680은 검사 대상에 고전압을 인가하여 절연 성능을 검사하는 시험기입니다.
전자기기, 전자부품, 재료 등의 연구개발부터 생산라인까지 폭넓은 대상의 안전 시험을 실시할 수 있습니다. 배터리는 모듈과 팩, 셀의 전극과 외장 사이의 내전압 시험에 사용합니다.



출력 전압 Max.8 kV, 출력 전류 Max.100 mA
시험 대상의 누설 전류를 측정하여 절연성을 평가하는 DC 내전압 시험모드와, 저항값을 측정하여 절연성을 평가하는 절연저항 시험모드를 탑재하고 있습니다.
DC 내전압 시험에서는 세계 탑 클래스인 최대 8kV 출력이 가능합니다. 시험 대상에 용량성분이 포함되어 있더라도 100 mA의 대용량 출력에 의해 시험 대상을 고속 충전할 수 있어 검사 택트를 단축할 수 있습니다.



용량 성분을 신경쓰지 않고 시험 가능
시험 대상에 용량 성분이 포함되어 있더라도 오버 슈트가 쉽게 발생하지 않도록 설계되어 있습니다. 따라서 시험 대상에 설정 전압 이상의 전압을 인가하는 일이 없으므로 안심하고 시험할 수 있습니다.
또한, 지연 시간 설정을 조합하여 충전 전류가 흐르고 있는 시간은 판정하지 않도록 하는 것도 가능하므로 더욱 오판정을 방지할 수 있습니다.



최소 분해능 0.001 μA 의 고정밀 판정
배터리나 모터 등의 절연 성능이 향상됨에 따라 내전압 시험의 양불 판정에 사용하는 전류값을 더 작은 미세 전류로 설정하고 싶다는 니즈가 증가하고 있습니다. 분해능이 낮은 내전압 시험기를 사용하면 누설 전류의 측정값을 정확하게 측정할 수 없습니다.
ST5680은 최소 분해능 0.001μA의 고정밀 스펙이라서 아주 작은 누설 전류를 정확하게 측정하여 양불 판정할 수 있습니다.



BDV(절연 파괴 전압) 측정 기능을 탑재
시험 대상의 절연 파괴 전압을 확인하는 BDV (Break Down Voltage) 기능을 탑재하고 있습니다.
일정한 속도로 인가 전압을 승압하면서 절연 파괴에 이르렀을 때의 전압을 확인합니다.
시험방법은 규격에 규정되어 있으며, 연속승압시험과 단계승압시험이 있습니다.
ST5680은 두 가지 시험 모두 실시할 수 있습니다. 연구 개발 시의 절연 성능(절연 내력 평가) 확인에서 활용할 수 있습니다.



제품사양

기본 사양 (정확도 보증기간 1년)​
메인기능 DC 내전압 시험, 절연저항 시험, 절연 파괴 전압 시험, 파형 표시 기능, ARC 방전 검출 기능, 콘택트 체크 기능
(상세는 하단의 '각 시험 및 기능'표를 참조)
기능 일람 인터록, GFI, 자동 방전, 오프셋 취소, 시험 중 설정 전압 변경, 모니터링, 커맨드 모니터, I/O HANDLER 테스트, 키 로크, 셀프체크, 교정기한체크, EXT SW(리모컨 컨트롤)
사용 온습도 범위 0° C~40° C, 80% RH 이하 ( 결로 없을 것 )
적합규격     안전성 : IEC 61010
EMC : IEC 61326
전원전압 AC 100 V ~ 240 V
소비전력 약 180 VA
※전원 조건이 전원 전압 200 V, 전원 주파수 50/60 Hz, 시험 모드 DC 내전압 시험, 시험 전압 2.5kV, 부하 전류 5 mA(부하 저항 500 kΩ)인 경우입니다.
최대 정격 전력 800 VA
인터페이스 통신 : USB, LAN, EXT. I/O
옵션 : RS-232C（Z3001）, GP-IB（Z3000）
메모리 : USB 메모리
치수 및 질량 약 305（W）× 142（H）× 430（D） mm（돌출부 불포함）
약 10.0 kg
부속품 전원 코드 ×1, CD-ROM ×1 (PDF : 사용설명서, 통신 사용설명서), EXT.I/O 용 수컷 커넥터 ×1, EXT.I/O 용 커넥터 커버
×1, EXT.I/O 용 인터록 해제 지그 ×1, 스타트업 가이드 ×1

각 시험 및 기능​
DC 내전압 시험 출력 전압 : DC 0.010 kV ~ 8.000 kV（1 V 분해능）
부하 변동 : ± 1％ 이하
출력 설정 정확도 : ±（1.2% of setting + 20 V）
출력 전류 / 컷오프 전류 : 100 mA max
전류 정확도 : 3.00 mA ＜ : ±（1.5% rdg. ＋ 2 μA）, ≦ 3.00 mA : ± 1.5% rdg.
최소 분해능 : 0.001 μA
시험 시간 : 0.1 s ~ 999 s, Continue（Timer OFF）
전압 상승 / 하강 시간 : 0.1 s ~ 300 s / 0.1 s ~ 300 s, OFF
단락 전류 : 200 mA 이하
시험 모드 : W → IR, IR → W, 프로그램 시험
절연저항시험 출력 전압 : DC 10 V ~ 2000 V（1 V 분해능）
출력 설정 정확도 : ±（1.2% of setting + 2 V）
저항값 표시 범위 : 10.00 kΩ ~ 200.0 GΩ（0.01 kΩ 분해능）
정확도 보증 범위 : 10.00 kΩ ~ 99.99 GΩ
저항 정확도 : ±（1.5% rdg. + 3 dgt.） * 상세는 '절연저항 측정 정확도' 참조
시험 시간 : 0.1 s ~ 999 s, Continue（Timer OFF）
전압 상승 / 하강 시간 : 0.1 s ~ 300 s / 0.1 s ~ 300 s, OFF
절연파괴전압시험 시험 방식 : 연속승압시험 , 단계승압시험
측정 내용 : 절연 파괴 전압 (kV), 절연 파괴 강도 (kV/mm)
설정 내용 : 초기 전압, 종료 전압, 승압 속도, ARC 검출, 전극간 거리, 상한 전류값
파형표시기능 파형 표시 내용 : 전압, 전류, 절연 저항
샘플링 속도 : 500 kS/s
분해능 : 256 K words
ARC(아크) 방전검출기능 검출 방식 : 시험 전압의 변동을 감시
설정 내용 : 시험 전압 변동률 1%~50%
콘택트 체크 기능 검출 방식 : 정전 용량 측정 방식
설정 내용 : 임계값(용량) 설정 1.0 nF ~ 100.0 nF
메모리 기능 ・ 파형・그래프 저장
USB 메모리에 저장
저장 형식 : BMP, PNG, CSV 파일

・ 패널 메모리 기능
본체에 시험 조건 설정을 저장
DC 내전압 시험 / 절연저항 시험 : 최대 64개
프로그램 시험 : 최대 30개 (최대 50스텝)
절연 파괴 전압 시험 : 최대 10개

・데이터 메모리 기능
측정값을 내부 메모리에 저장, 최대 32,000개
판정기능 (판정출력)  PASS 판정, FAIL 판정(UPPER FAIL, LOWER FAIL)
UPPER_FAIL ： 측정값 > 상한값
PASS ： 상한값 ≧ 측정값 ≧ 하한값
LOWER_FAIL ： 측정값 < 하한값

절연저항 측정 정확도 (정확도 보증 시험전압범위: 50 V ～ 2000 V)​
측정범위 10 kΩ ~ 99.99 GΩ (*1) 10 kΩ ~ 99.99 GΩ
*1
10 nA ≦ I ≦ 3 μA 100 MΩ ~ 999.9 MΩ 1.00 GΩ ~ 99.99 GΩ    ±(20% rdg.)
*2, *3, *4
100 nA ≦ I ≦ 30 μA 10.00 MΩ ~ 99.99 MΩ 100.0 MΩ ~ 999.9 MΩ    ±(5% rdg.)
*2, *3, *4
1 μA ≦ I ≦ 300 μA 1.000 MΩ ~ 9.999 MΩ 10.00 MΩ ~ 99.99 MΩ    ±(2% rdg. + 5 dgt.)
*2, *3, *4
10 μA ≦ I ≦ 3 mA 100.0 kΩ ~ 999.9 kΩ 1.000 MΩ ~ 9.999 MΩ    ±(1.5% rdg. +3 dgt.)
*2, *3, *4
100 μA ≦ I ≦ 30 mA 10.00 kΩ ~ 99.99 kΩ 100.0 kΩ ~ 999.9 kΩ    ±(1.5% rdg. +3 dgt.)
*2, *3, *4
1 mA ≦ I ≦ 100 mA 10.00 kΩ ~ 99.99 kΩ     ±(1.5% rdg. +3 dgt.)
*2, *3, *4
주기 *1: 최대정격 500VA 범위에서
*2: 시험전압이 10V ~ 99V일 때 측정 정확도에 ±10%를 가산
*3: 시험전압이 100V ~ 999V일 때 측정 정확도에 ±5%를 가산
*4: 시험전압이 1000V ~ 2000V일 때 측정 정확도에 ±2%를 가산
