정밀한 타이밍 기술이 필수적인 현대 산업에서, 클럭 기술은 다양한 응용 분야에서 핵심적인 역할을 하고 있습니다. 클럭이 중요한 만큼 클럭 측정 기술 또한 정확성, 정밀성 그리고 쉽고 빠르게 측정할 수 있어야 합니다. 텔레다인르크로이의 ClockExpert 솔루션은 클럭 측정에 필요한 모든 기능을 포함하고 있습니다. 이번 블로그 기사에서는 ClcokExpert의 주요 특징과 기술적인 우수성데 대해서 살펴보겠습니다.

제품 개요

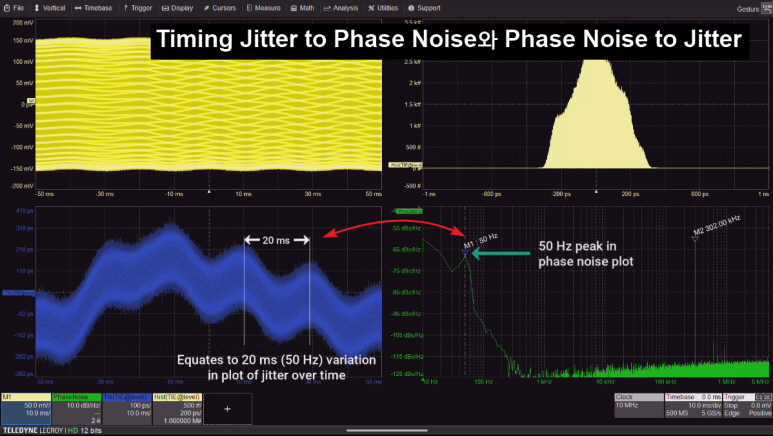

ClockExpert는 클럭 지터, 클럭 위상 노이즈, 클럭 스프레드 스펙트럼 지터 및 누적/N-Cycle 지터를 측정합니다. clockExpert는 타이밍 지터를 위상 노이즈와 또는 위상 노이즈를 타이밍 지터와의 상관성을 파악할 수 있습니다.

Clock Expert는 클럭 신호를 포착할 때, 가장 높은 정밀도와 측정기 자체의 노이즈를 감소시키는 툴을 결합한 툴셋으로 클럭 측정에서 가장 강력하고 효율적인 측정을 지원합니다. 디지털 회로에서 클럭 지터를 측정하고 클럭 지터를 제거하는 방법과 PLL에서 기준 클럭 지터를 제거하는 방법을 찾을 수 있는 이상적인 도구입니다.



1. 매우 낮은 주파수 지터 측정에 필요한 긴 메모리

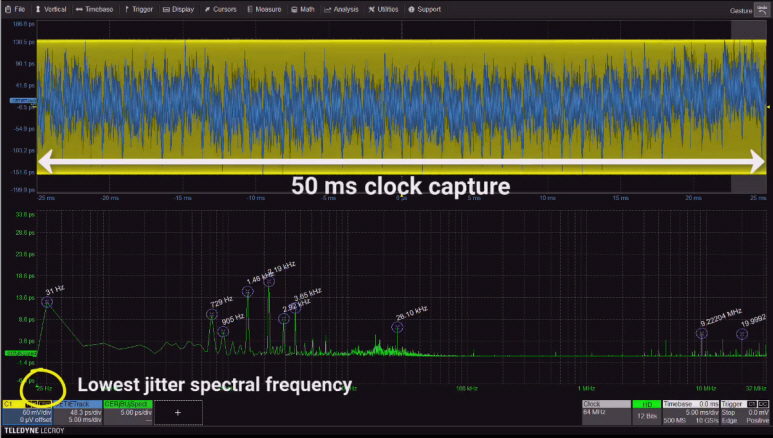

Teledyne LeCroy 오실로스코프는 업계에서 가장 긴 파형 포착 메모리를 갖추고 있으며, 길게 포착된 메모리 데이터를 연산에 사용할 수 있는 분석기능을 제공합니다. 긴 시간동안 포착한 파형에서 가장 낮은 주파수 지터 구성 요소를 분석할 수 있는 기능을 제공합니다.

◐ 5Hz 이하의 wander 측정
◐ 50/60Hz 전원에 의한 영향 측정
◐ 시간에 따른 저 주파수 및 wander 변화 관측



2. 사용하기 쉬운 인터페이스

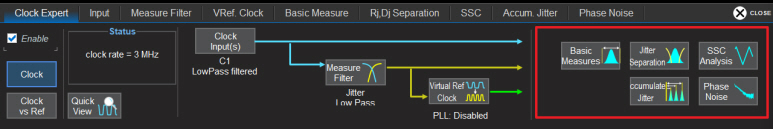

ClockExpert는 사용하기 쉬운 인터페이스를 제공합니다. 클럭 지터 측정에 필요한 기능을 버튼으로 인터페이스내에서 제공하여, 한 번의 버튼 클릭으로 원하는 측정을 수행합니다.



예를 들어 100MHz 클럭을 측정한다면,

1. 신호를 채널에 입력 받고, 간단하게 "Basic Measurement" 버튼을 클릭합니다.

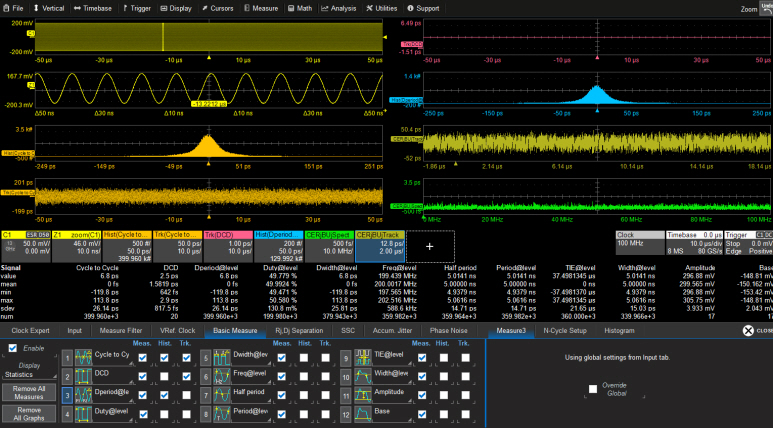

2. 화면에서 12 개의 지터 항목 중 원하는 항목을 클릭하고, 추가 분석에 필요한 히스토그램 또는 지터 트랙을 클릭합니다. 12 가지 모두에 대해서 동일한 동작 또는 한화면에서 모든 지터 파라미터 측정이 가능합니다. 지터 관측은 숫자로 보여지는 측정 값은 물론 히스토그램, 스펙트럼, 트랙을 이용하여 주파수 도메인과 타임 도메인 및 통계 도메인에서 동시에 관측할 수 있습니다.

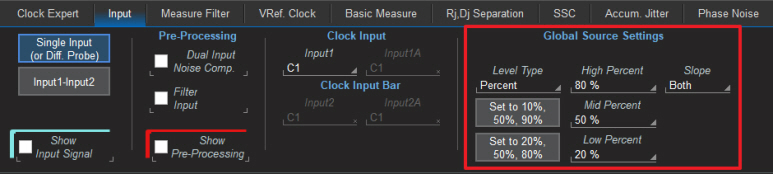

3. 반복된 측정에서도 동일한 설정을 유지할 수 있도록 "Global Source Setting"을 통해 모든 파라미터 설정에 동시에 적용할 수 있습니다. Global Source Setting 메뉴에서 수정하면, 모든 측정  값은 새로 설정한 값을 이용하여 모든 측정이 업데이트됩니다.



4.  노이즈 제거

Clock Expert는 노이즈를 제거하는 기능이 인터페이스에 포함되어 이씃ㅂ니다. Dual Input Noise Compare와 Filter Input을 이용하여 측정 대상 신호에서 노이즈를 제거한 후, 측정을 수행할 수 있습니다.

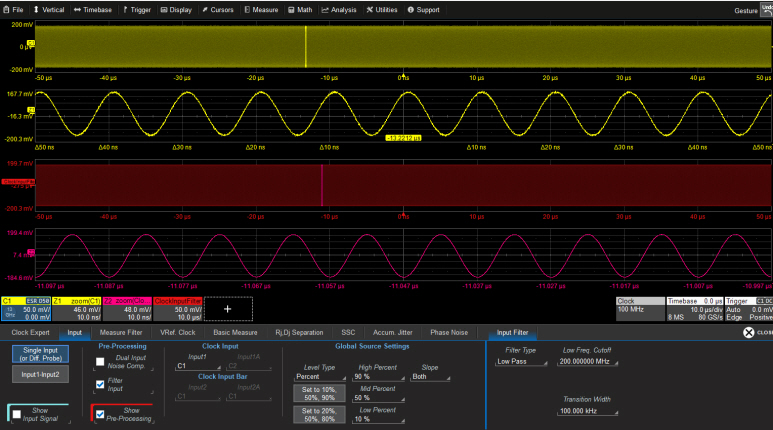

아래의 그림에서는 미세한 노이즈가 섞여있는 입력 신호(노랑색)에 LPF 200MHz 차단 주파수를 적용하여, 노이즈를 제거한 신호(빨강)를 비교하고 있습니다.


​

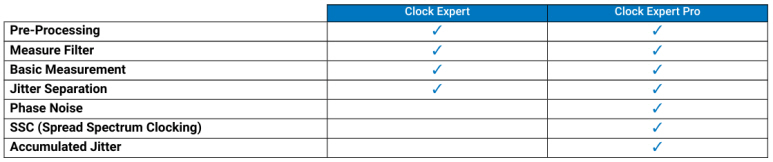

Clock Expert는 standard 버전과 pro 버전으로 제공되며, 아래의 표에서는 두 가지 제품에 따른 기능을 비교하고 있습니다.
