부하 테스트는 측정 대상체의 정격 용량 또는 로드가 최대 한계값에서 어떻게 동작하는 지를 확인하는 과정입니다. 부하 테스트 모델은 여러 가지가 있으며, 지난 포스팅에서는 정상상태(Static) 테스트 모드 종류에 대해서 말씀드렸습니다. 정상 상태 측정에서는 일정하게 유지되는 고정된 부하를 대상체에 가하는 방식입니다. 일반적인 상태의 동작을 알아보기 위한 정상 상태 테스트는 측정체에 다양한 부하가 적용되었을 때 나타날 수 있는 문제를 확인하지는 못합니다.
이 번에 말씀드리는 동적 부하(Dynamic Load) 테스트는 측정체에 다향한 부하를 적용하는 것입니다. 예를 들어, 파워서플라이를 측정체로 본다면, 해당 파워서플라이가 실제 사용예에서 견뎌야하는 다양한 부하를 테스트 하는 것입니다. 전자 부하를 동적 부하 모드에서 동작할 때는 두 가지의 로드 값내에서 변하도록 하여 측정대상체의 동작을 살펴보는 테스트입니다.
테스트를 수행하기 전에 부하 설정( 최소 A 값, 최대 B 값, 펄스 폭 시간, 주파수, 듀티비 등)을 설정하는 것이 매우 중요한 절차 중 하나입니다. 부하가 변경되는 상승 및 하강 슬루율도 동적 테스트에 중요한 설정입니다.
텔레다인르크로이의 T3EL150302P/ T3EL150303P는 아래의 3 가지 모드를 제공합니다.
◉ Continuous Mode
◉ Pulse Mode
◉ Toggle Mode
Continuous Mode
연속 동작 모드(Continuous Mode)는 지정한 두 지점의 부하 사이를 계속해서 전환하면서 진행됩니다.

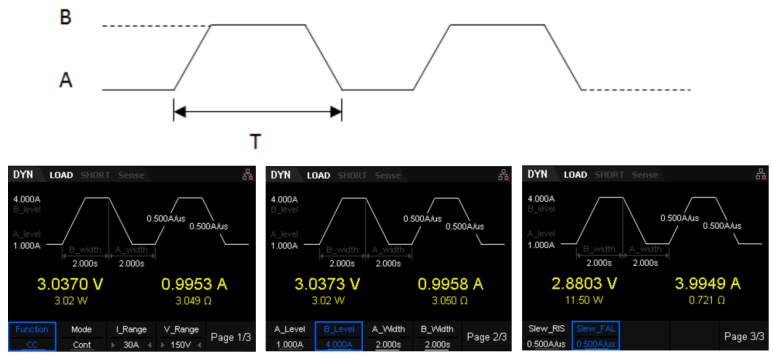

그림 1의 위쪽 그림에서 보이는 것처럼, Level A와 Level B를 지정하여 두 값 사이를 연속적으로 변화 시키면서 테스트하는 모드입니다.
그림 1. Continuous Mode에서의 설정
그림 1의 아랫쪽에서는 Continuous Mode 설정시 보이는 화면 3 page를 모두 표시하였습니다. 1/3 page 에서는 Mode를 Continuous 지정하고, 전류와 전압 범위를 설정할 수 있으며, Page 2/3에서 로드의 최소 레벨과 최대 레벨을 지정했습니다. 그림 1에서는 Level A : 1A, Level B: 4A로 지정되었습니다. 그리고, 각 레벨에서 지속하는 시간을 각각 A_Width, B_Width 파라미터를 통해 설정했습니다. page 3에서 로드가 변화되는 슬루율(A/us)을 0.5A/us 로 지정하는 예를 확인할 수 있습니다. 슬루율에 지정가능한 범위는 0.001A/us ~ 2.5 A/us입니다.
Pulse Mode
펄스 모드는 전자 로드를 동적 모드로 동작시킬 때, 지정한 레벨을 트리거 신호를 받으면, 레벨을 변경하고, 지정한 시간을 유지하고 다시 처음 레벨로 변경하는 방식입니다. 트리거 신호를 받으면, A레벨에서 B레벨로 로드를 변경한 후, 지정한 시간동안 B 레벨을 유지한 후, 다시 A레벨로 되돌아와 트리거 신호를 받을 때까지 A 레벨을 유지합니다.
트리거는 사용자가 버튼을 누르는 Manual, 외부에서 신호를 가해주는 EXT 및 원격 버스를 통해 주어지는 Bus 3 가지 동작을 선택할 수 있습니다.

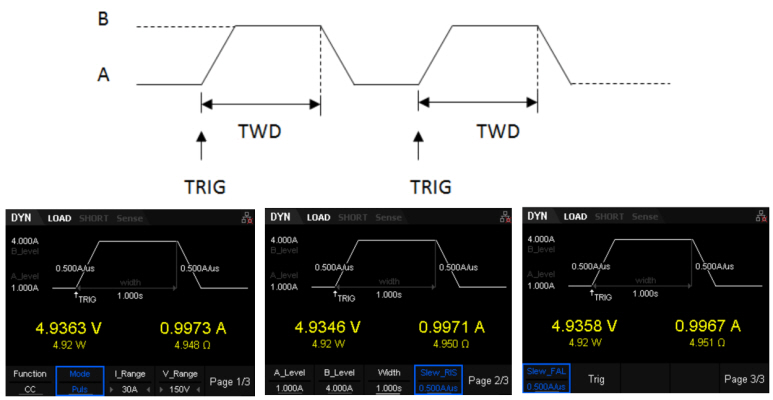

그림 2. Pulse Mode에서의 설정
설정 순서는 continuous mode와 거의 동일하며, page 1/3에서 Mode를 Pulse 모드로 지정하는 것, 그리고 마지막 page 3/3에서 Trigger 항목이 보이는 점이 다릅니다. 트리거 설정은 Utility > Config > 에서 앞서 말씀드린 Manual/Ext/Bus 3 개 중 하나를 선택할 수 있습니다.
그림 2에서는 트리거를 받으면, B Level로 0.5A/us로 변경하기 시작하여 1초 후에 다시 B level로 변경하는 설정을 보이고 있습니다.
Toggle Mode
토글 모드로 전자 부하(T3EL150302P/ T3EL150303P)를 동작시키면, 트리거 신호를 받으면 레벨 A에서 레벨 B로 부하를 변경합니다.Level B의 로드를 계속 진행하다가 다음 Trigger 신호가 가해지면, Level A로 로드 레벨을 변경합니다.

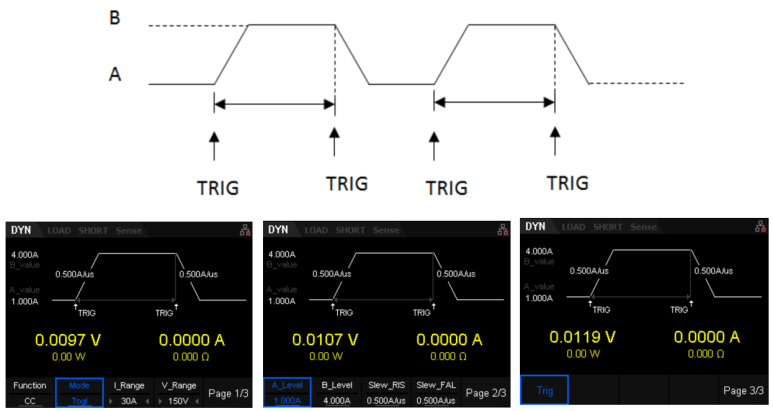

그림 3. 다이나믹 테스트의 토글모드 동작 및 설정
토글 모드와 펄스 모드의 차이는 특정 로드에서 지속하는 시간을 정하느냐 아니면 임의의 시간에 변경할 것이냐의 차이라고 할 수 있습니다. page 1/3 설정에서 Mode를 Toggle 로 지정하며, 레벨 사이의 변경 속도 또는 시간은 page 2에서 지정합니다.
트리거 설정은 Utility > Config > 에서 앞서 말씀드린 Manual/Ext/Bus 3 개 중 하나를 선택할 수 있습니다.
