Teledyne LeCroy의 T3EL15030xP - DC Electric Load
전자 부하는 측정을 수행하는 사람이 원하는 만큼 부하를 설정하여 전원 장치나 부하가 필요한 측정에 사용하는 계측 방비입니다. 예를 들어 출력 전압이 15V이고 전류가 5000mA (5 A)인 75 Watt SMPS의 출력을 측정한다면, 3 ohm 부하를 연결하여 DUT의 동작과 5A의 전류가 잘 흐르는 지를 확인하며, 그 보다 낮은 다양한 부하로 변경하면서 각각의 부하 상태에서 정상 동작하는 지 또는 발열 상태는 어떠한 지를 확인합니다.

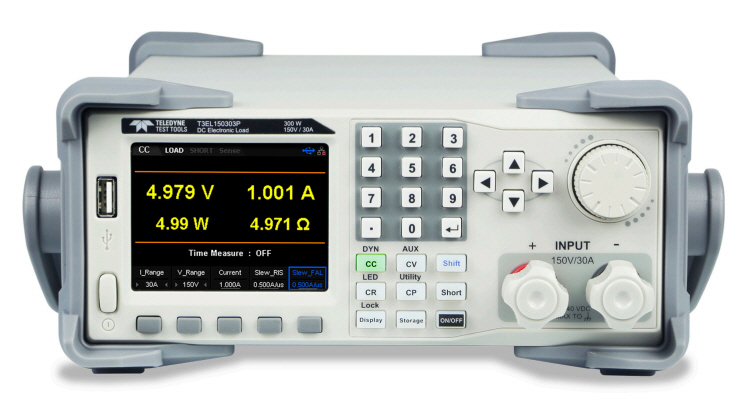

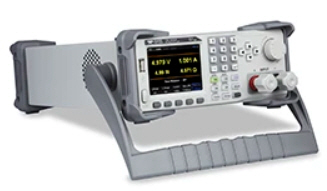

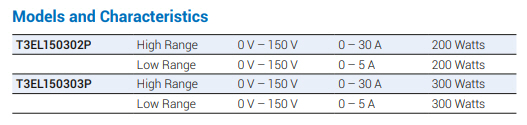

이런 측정 설정에서 로드를 자유롭게 설정하면서 각종 특성을 파악할 수 있도록 해주는 장비가 바로 전자 부하(전자 로드)입니다. 텔레다인르크로이에서 공급하고 있는 전자 부하 장치는 300 Watts /200W 두 가지 모델이 있으며, 기본 사양은 아래와 같습니다.
여러가지 동작 모드 중 먼저 정상상태동작 4가지의 동작 모드를 살펴보겠습니다.
1. CC 모드 (정전류 모드, Constant Current)
2. CV 모드 (정전압 모드, Constant Voltage)
3. CR 모드 (정저항 모드, Constant Resistance)
4. CP 모드 (정전력 모드, Constant Power)

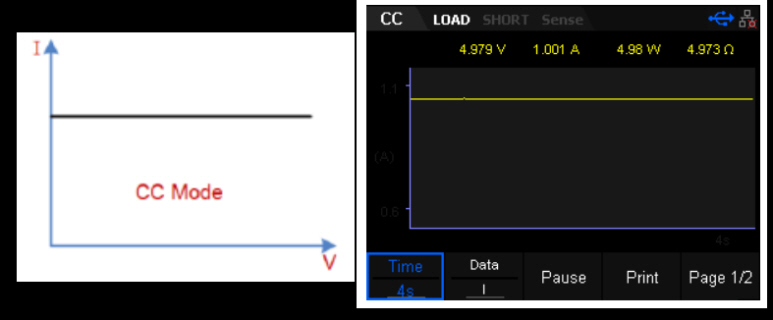

정전류 모드 (CC Mode)
전자 부하 사용시 가장 일반적으로 사용하는 모드입니다. CC 모드로 동작하는 전자 부하는 단자의 출력 전압게 관계없이 일정한 전류를 소모합니다. 보통은 싱크(Sink)라고 표현합니다.

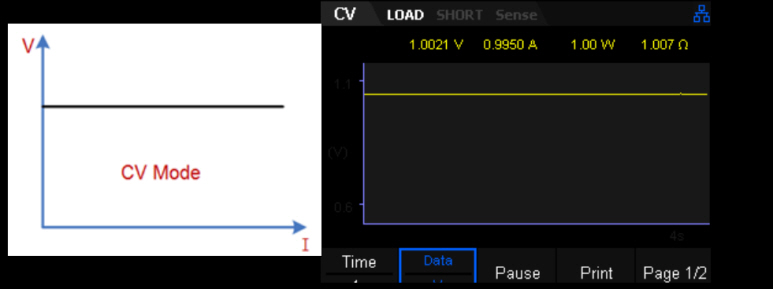

정전압 모드 (CV 모드)
CV 정전압 모드는 전압을 고정하여 Power Supply와 같은 측정 대상체의 최대 전류와 같은 전류 한계값을 확인할 때 사용할 때 적용할 수 있는 모드입니다.
예를 들어 12V 출력을 측정할 때, 전자 부하를 CV모드로 동작시켜 12V를 설정했다면, 전자로드는 항상 12V가 유지되도록 전류를 싱크합니다. 즉, DUT로 부터 전류를 필요한 만큼 가져오는 것입니다.

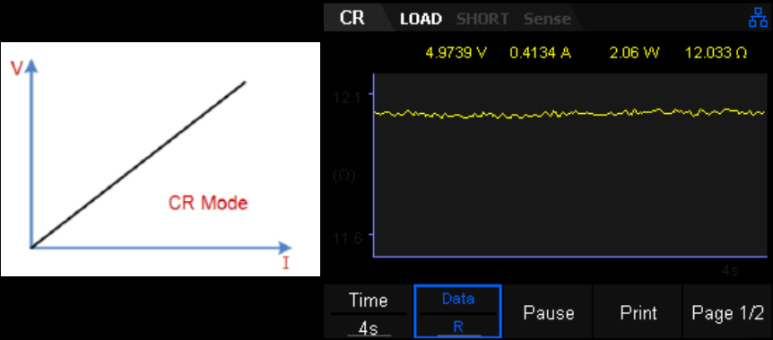

정저항 모드
전자 부하를 정저항모드로 동작시키면, 고정된 저장으로 동작하며 입력 전압에 따라 전류를 선형적으로 변경합니다.

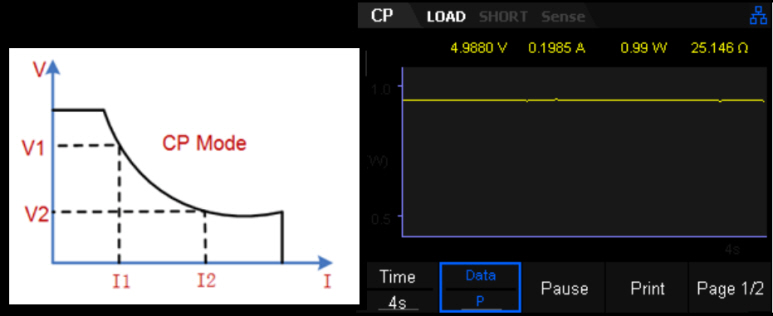

정전력 모드
정전력 모드는 전자 부하가 설정한 전력 즉 일정한 양의 전력을 소모하도록 설정합니다. 측정 대상체의 전압 값에 관계없이 일정한 전력을 소모하도록 동작하기때문에, 전압을 낮추면 전류가 증가하고 전압을 높게 설정하면 그에 따라 전류 양이 낮아집니다.
