텔레다인르크로이의 오실로스코프를 동작할 때 사용하는 프런트 패널에는 오실로스코프를 사용하는 사용자가 화면 저장, 파형 저장은 물론이고 오실로스코프의 특정 동작을 수행할 수 있는 특별한 버튼 두 가지를 가지고 있습니다.
아마 오래 전부터 텔레다인르크로이 오실로스코프를 사용해오셨던 분들은 프린트 버튼이 사라지고 새로운 버튼으로 변경된 것을 알고 계실 것 같습니다. 이번 포스팅에서는 Save 버튼과 User 버튼을 어떻게 사용하는지 , 사용자 버튼은 어떻게 동작을 지정하는 지 말씀드리겠습니다. 이 버튼을 활용하면, 메뉴에 여러 접근하지 않고, 자주 사용하는 동작을 지정하여 편하게 기능을 수행할 수 있습니다.

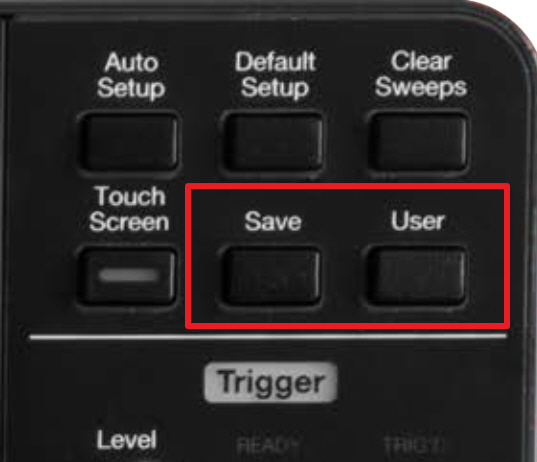

그림 1. 프런트 패널에 배치된 Save와 User 버튼
Save 버튼
Save 버튼을 눌렀을 때 오실로스코프가 특정 동작을 하도록 하려면, 먼저 풀다운 메뉴 File > Save에서 어떤 동작을 하는 지를 확인해야 합니다.

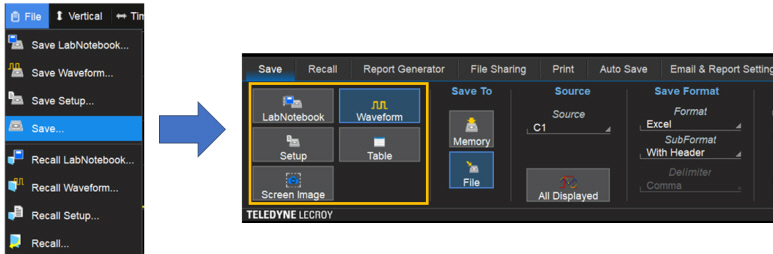

그림 2. Save 메뉴를 선택했을 때, 수행할 수 있는 5 가지 동작
그림 2에서는 File > Save 메뉴를 선택했을 때 수행할 수 있는 오실로스코프 동작을 보이고 있습니다. 보고서를 바로 생성할 수 있는 "LabNotebook", 파형 데이터를 저장하는 "Waveform", 오실로스코프 설정을 저장하는 "Setup", 측정 값 또는 디코드 테이블을 저장하는 "Table"과 화면 이미지를 저장하는 "Screen Image" 등 5 가지의 저장 옵션 중의 하나를 수행할 수 있습니다.
만약 위의 다섯 가지 동작 중, 파형 저장을 자주 수행한다면, 위의 순서대로 File > Save 버튼에서 Waveform을 선택하고 소스와 파일 포멧을 지정해 두면, 이 후부터는 Save 버튼에 바로 설정됩니다.
Save 버튼은 별도록 지정하지 않고, Save 메뉴에서 설정해둔 동작이 Save 버튼에 바로 지정됩니다.
팁 : 파형 또는 파일 이름을 지정하면, 다음 SAVE 버튼을 눌렀을 때 같은 이름의 파일이 존재하게됩니다. 그럼 오실로스코프는 별도의 경고 없이 파일을 덮어 쓰게 됩니다. 이런 실수를 피하려면 Save 메뉴에 보이는 Counter를 선택해 두면, 지정한 이름 뒤에 일련 번호를 자동으로 추가해 파일이름으로 사용합니다.
User 버튼
User 버튼은 오실로스코프의 풀다운메뉴에서 가능한 동작 중 하나를 지정하여 사용하는 버튼입니다. 이 버튼은 이미지를 저장하도록 설정할 수도 있고, 트리거 설정 메뉴를 열거나 트리거 슬롭을 변경하도록 지정할 수도 있습니다.
User 버튼을 눌렀을 때 어떤 동작을 수행할 것인지는 사용자가 직접 지정해야 합니다.

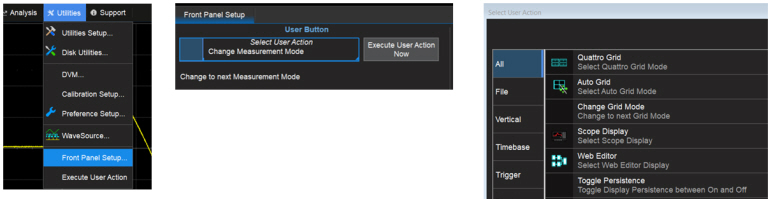

그림 3. Utilities > Front Panel Setup > 사용자 동작 지정의 순서로 User 버튼 동작을 지정합니다.
적용 순서는 Utilites 드롭다운 메뉴에서 Front Panel Setup을 선택하고, 화면 하단에서 "Select User Action"항목에서 원하는 동작으로 지정합니다.

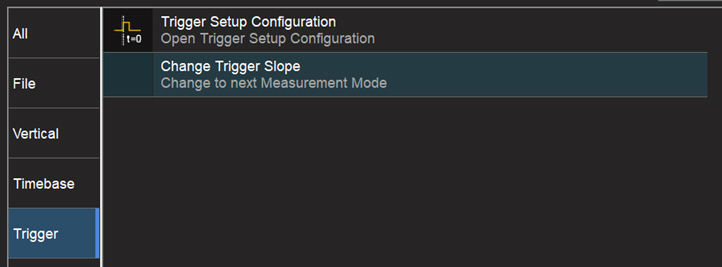

예를 들어, 트리거의 슬롭 (Positive, Negative)동작을 변경하는 것을 User 버튼에 지정한다면,그림 4와 같이 User Action을 선택해두면, 트리거 메뉴에 접근하지 않고도 User 버튼을 누름으로써 바로 트리거 방향을 변경할 수 있습니다.

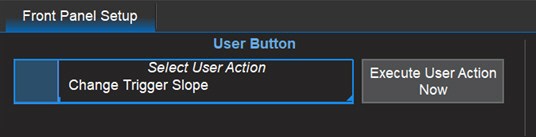

그림 4. User 버튼에 Trigger 슬롭을 변경하는 동작 지정
이 번 포스팅에서 오실로스코프에서 자주 사용하는 동작을 번거로움 없이 사용할 수 있도록 동작을 지정할 수있는 프런트 패널의 Save와 User 버튼에 대해서 알아 봤습니다.
