USB, HDMI와 같은 데이터 인터페이스에서는 소스와 싱크 또는 호스트와 디바이스를 연결할 때 케이블을 사용합니다. 두 디바이스 사이의 데이터 전송에서는 케이블의 특성에 따라 데이터의 신뢰성을 확보하기위해서는 케이블이 중요한 영향을 미칩니다. 이에 따라, 케이블 특성이 확보되어야 합니다.
개발 단계에서의 특성 파악은 물론, 생산 라인 또는 QC에서 고객에게 공급되는 케이블의 특성 측정이 필요합니다. 하지만, 케이블의 특성을 사양은 매우 다양한 각도에서 측정되어야 하고, 고가의 장비가 필요할 수 도 있습니다. QC 및 생산단계에서 케이블이 원하는 사양을 만족하는 여부를 판단하기 위해 매번 고가의 여러 장비를 사용한다면 제품을 시장에 내놓는 속도에도 영향을 줄 수 있을 것입니다.
![](/ko_finder/userfiles/files/Teledyne%20240723-01%20USB.jpg)

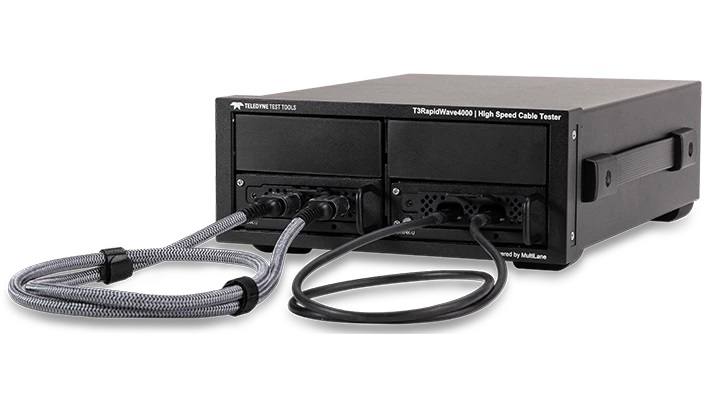

그림 1. HDMI, USB Type-C 케이블 테스트 RapidWave4000
텔레다인르크로이에서는 USB Type-C, HDMI 케이블 테스팅을 하나의 장비에서 아주 빠르고 신뢰성 높은 측정 품질을 제공하는 케이블 테스터를 공급하고 있습니다. RapidWave4000은 USB Type-C, HDMI 2.1 케이블 측정에 필요한 요구사항을 만족하는 고급 케이블 측정기 입니다. 최대 전송 속도 48Gbps 신호를 다루는 기타 케이블 측정도 가능합니다.
측정 항목
RapidWave 4000은 다음의 측정을 수행할 수 있습니다.
○ 와이어, 실드, 접지 및 핀을 포함한 저항
◉ 연결성 테스트
○ 각 핀과 포트 모두 테스트, Open, Short, Connected, Expected
◉ Quiescent 전류 (USB type-C E-marked 케이블)
○ 와이어, 실드, 접지 및 핀을 포함한 저항
◉ Insertion Loss(IL, 삽입손실)
○ 4 개의 차동 페어 동시 측정
○ 테이블 프로파일에 따라 IL 마스크 자동 설정
◉ E-marker 테스트(USB type-C 케이블)
◉ SVID 프로토콜 테스트(USB type-C 케이블)
○ Standard 또는 Vendor ID 프로토콜 테스
◉ Eye Diagram(Mask Pass/Fail Test)
○ 수직축 전압 진폭과 UI(Uint Intetval) 시간
○ 모든 차동 페어에 대한 아이다이어그램 동시 측정
◉ Crosstalk
○ 모든 고속 차동 신호 레인 사이의 크로스톡 측정
○ 케이블 종류별 필요한 마스크 측정
◉ Impedance profile
○ 12ps 상승 시간을 가진 펄스를 이용한 TDR 측정
○ 케이블의 임피던스 프로파일을 바로 확인
◉ Inter-paik skew
◉ intra-pair skew
![](/ko_finder/userfiles/files/Teledyne%20240723-02%20USB.jpg)

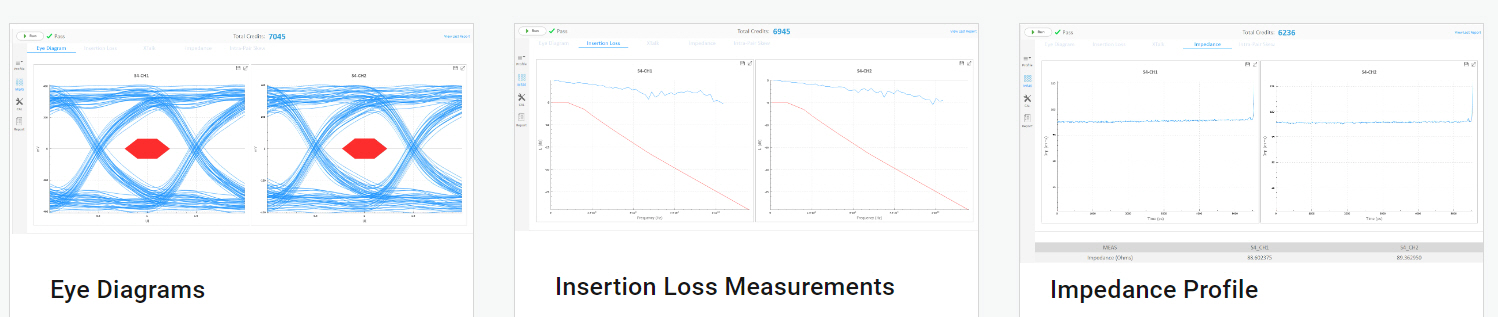

그림 2. Eye Diagram, IL, Impedance Profile 측정 결과의 예
측정된 모든 결과는 pdf 파일 포맷으로 저장할 수 있으며, 테스트 프로파일을 이용하여 합격 또는 불합격 조건을 설정해두면 전체 테스트를 수행하면서 조건에 맞는지 아닌지를 신속하게 확인하면서 pass/fail 결과를 표시합니다.
케이블 테스트에서 Fail이 발생한 경우, QA 또는 엔지니어는 Advanced Signal Integrity 모듈을 이용하여 추가적인 테스트를 수행하여 에러의 근본 원인을 확인할 수 있습니다.
![](/ko_finder/userfiles/files/Teledyne%20240723-03%20USB.jpg)

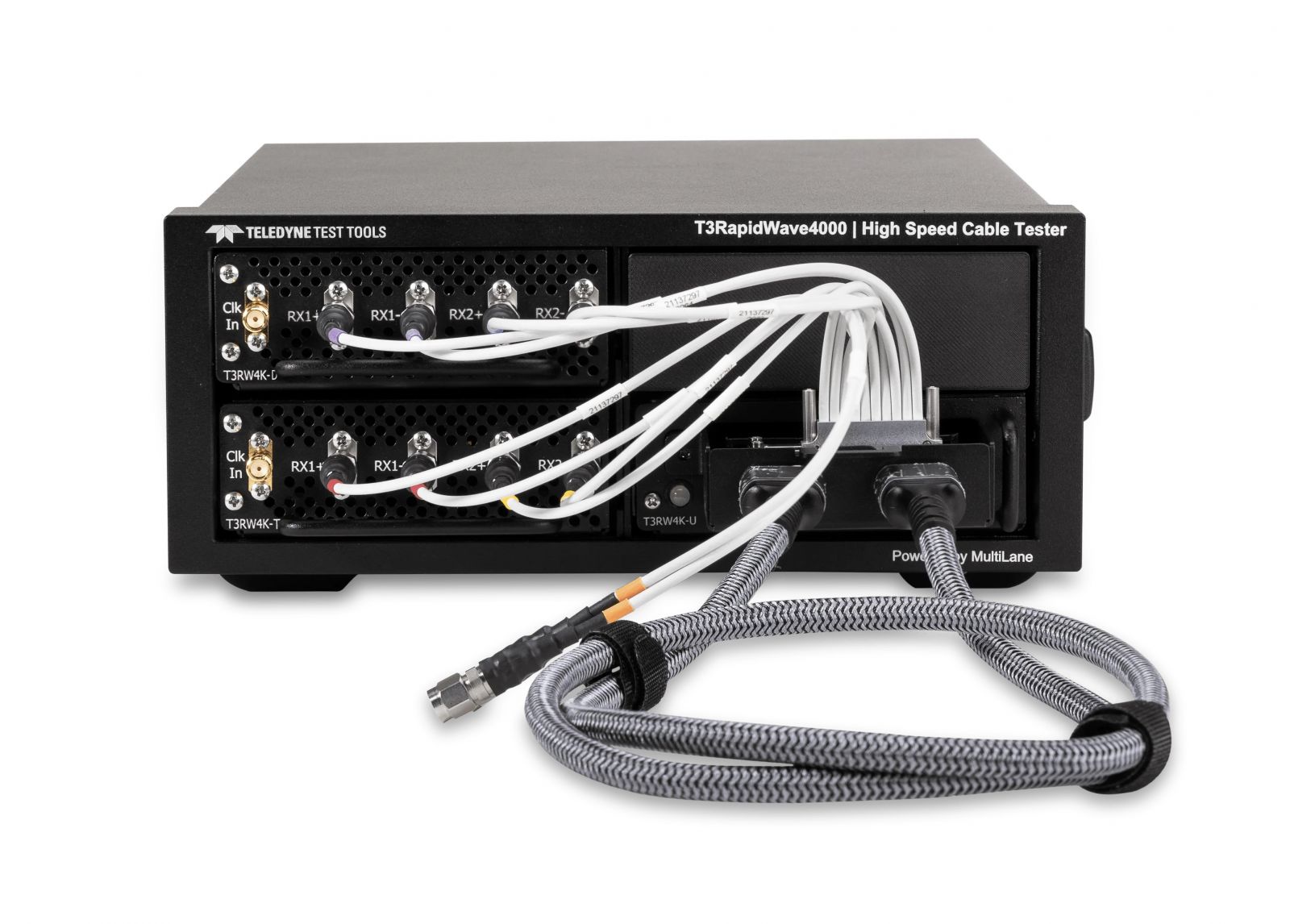

그림 3. Advanced Signal Integrity Testing (SI 테스트 및 에러 분석)
